Instrukcja obsługi drona wyścigowego Eachine Lizard 105S
Szybki przewodnik po dronie wyścigowym Eachine Lizard 105S. Dowiedz się, jak skonfigurować odbiornik, sparować aparaturę, skonfigurować tryby lotu, OSD oraz zaktualizować oprogramowanie układowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Eachine Lizard 105S to dron wyścigowy typu BNF (Bind-N-Fly). Instrukcja ta zawiera niezbędne informacje dotyczące konfiguracji odbiornika, bindowania z aparaturą, ustawień kontrolera lotu oraz aktualizacji oprogramowania. Przed pierwszym lotem upewnij się, że odbiornik jest poprawnie sparowany, a kanały w aparaturze są skonfigurowane zgodnie z zaleceniami.
Specyfikacja techniczna
- Wymiary: 130mm x 130mm x 53mm
- Waga: 80g (bez baterii)
- Kontroler lotu: F4 z wbudowanym OSD
- Silniki: Eachine 1104 KV6000 bezszczotkowe
- ESC: BS-28A 4IN1 DSHOT600
- Kamera: 130 stopni 720P
- VTX: 5.8G 25mW/200mW przełączalny
- Bateria: 14.8V 550mah 60C Lipo
Budowa i połączenia
Dron posiada zintegrowany kontroler lotu i ESC. Schematy połączeń obejmują:
- Kontroler lotu: Wyjścia dla silników (M1-M4), zasilanie Lipo, porty UART dla odbiornika.
- VTX: Połączenia zasilania, wideo oraz ustawienia kanałów i pasm.
- DVR: Możliwość nagrywania wideo na kartę Micro SD (do 32GB).
Konfiguracja odbiornika i bindowanie
Procedura bindowania różni się w zależności od wersji odbiornika:
- Frsky: Przytrzymaj przycisk bindowania podczas podłączania baterii. Po sparowaniu diody wskażą status połączenia.
- Flysky: Upewnij się, że aparatura jest w trybie AFHDS 2A. Przytrzymaj przycisk bindowania na odbiorniku podczas podłączania zasilania.
- DSM2/DSMX: Użyj modułu bindowania BM01. Podłącz moduł do komputera lub zasilania, wprowadź odbiornik w tryb bindowania i sparuj z aparaturą.
Konfiguracja lotu

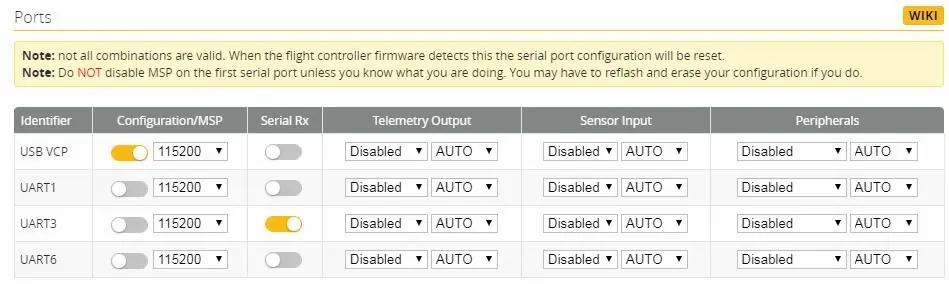

Po sparowaniu odbiornika należy skonfigurować mapę kanałów w Betaflight Configurator:

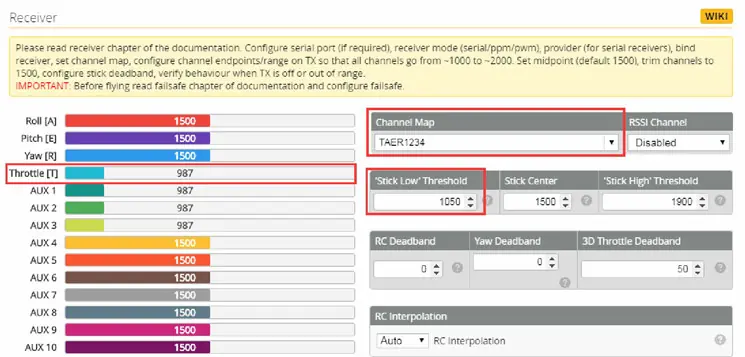

- Dla Frsky: TAER1234
- Dla Flysky: AETR1234
- Dla DSMX: TAER1234
Upewnij się, że wartość przepustnicy (throttle) w aparaturze jest niższa niż próg 'Stick Low' (np. 1050), aby umożliwić uzbrojenie silników. Domyślnie przełącznik AUX1 służy do uzbrajania (Arm/Disarm).
Konfiguracja OSD i firmware
Konfiguracja OSD odbywa się w zakładce OSD w Betaflight Configurator. Możesz tam dostosować układ wyświetlanych parametrów. Aktualizacja firmware wymaga zainstalowania sterowników STM32 Virtual COM Port oraz STM BOOTLOADER, a następnie użycia narzędzia Zadig do wymiany sterownika na WinUSB.
Informacje o producencie
Eachine
Praktyczna pomoc
Typowe problemy
Dron nie uzbraja się (nie można uruchomić silników)
Sprawdź, czy przepustnica (throttle) jest poniżej progu 'Stick Low' (np. 1050). Upewnij się, że przełącznik AUX1 jest poprawnie skonfigurowany w zakładce Modes.
Brak sygnału bindowania
Upewnij się, że używasz odpowiedniego protokołu (Frsky, Flysky lub DSM2/DSMX) i że odbiornik jest w trybie bindowania zgodnie z instrukcją dla danego modelu.
Przed użyciem
- Sprawdź, czy śmigła są poprawnie zamontowane (R dla CW, L dla CCW).
- Upewnij się, że bateria jest naładowana.
- Sprawdź, czy odbiornik jest poprawnie sparowany z aparaturą.
- Upewnij się, że kontroler lotu jest wypoziomowany przed uzbrojeniem.
- Sprawdź, czy wszystkie przewody są dobrze przylutowane.
Ilustracje i schematy
- Schematy połączeń pokazują, jak przylutować przewody do kontrolera lotu i ESC.
- Tabela pasm i kanałów VTX pomaga w ustawieniu częstotliwości transmisji wideo.
Zgodność modelu
- Wymaga aparatury RC kompatybilnej z wybranym odbiornikiem (Frsky, Flysky lub DSM2/DSMX).
- Konfiguracja wymaga oprogramowania Betaflight Configurator.
