Instrukcja obsługi systemu radiowego Traxxas TQ 2.4GHz
Szybki przewodnik po systemie radiowym Traxxas TQ 2.4GHz. Dowiedz się, jak zainstalować baterie, sparować nadajnik z odbiornikiem, przeprowadzić test zasięgu i interpretować kody LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System radiowy Traxxas TQ 2.4GHz jest fabrycznie sparowany. Wymaga 4 baterii AA. W razie problemów z zasięgiem, sprawdź stan anteny odbiornika i poziom naładowania baterii. str. 1, 5, 7
Najważniejsze czynności
- Parowanie nadajnika z odbiornikiem str. 7
- Wymiana baterii w nadajniku str. 5
- Test zasięgu str. 7
Pierwsze uruchomienie
- Zainstaluj 4 baterie AA w nadajniku, włącz nadajnik, a następnie odbiornik. str. 5, 6
Problemy i rozwiązania
Dioda LED miga szybko na czerwono
Błąd połączenia. Wyłącz i włącz system, sprawdź antenę i baterie.
str. 8Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| Miganie średnie czerwone (nadajnik) | Niski poziom baterii | Wymień baterie | str. 8 |
| Miganie szybkie czerwone (nadajnik) | Błąd połączenia | Zrestartuj system, sprawdź antenę | str. 8 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość | 2406~2453 MHz | Zakres pracy radia | str. 2 |
Gdzie szukać w PDF
- Opis nadajnika str. 3
- Instalacja baterii str. 5
- Kody LED str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System radiowy Traxxas TQ 2.4GHz jest fabrycznie sparowany. Najważniejsze zasady użytkowania to: zawsze włączaj nadajnik jako pierwszy i wyłączaj jako ostatni, używaj tylko świeżych baterii i nigdy nie przecinaj ani nie zaginaj przewodu anteny odbiornika, gdyż drastycznie zmniejsza to zasięg.

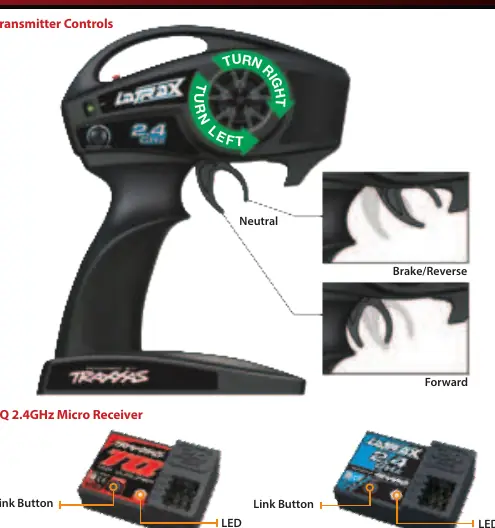

Opis urządzenia
Nadajnik posiada koło sterujące, spust przepustnicy, przycisk SET do programowania, diodę statusu LED oraz komorę na 4 baterie AA. Odbiornik wyposażony jest w przycisk LINK oraz diodę LED.
Instalacja baterii
Nadajnik wymaga 4 baterii AA. Aby je zainstalować:
- Naciśnij zatrzask i przesuń pokrywę komory baterii w podstawie nadajnika.
- Włóż baterie zgodnie z oznaczeniami polaryzacji.
- Zamknij pokrywę.
- Po włączeniu dioda powinna świecić na zielono. Jeśli miga na czerwono, baterie są słabe lub zainstalowane nieprawidłowo.
Instalacja odbiornika
Odbiornik należy zamontować w modelu za pomocą taśmy dwustronnej piankowej. Przewód anteny powinien być umieszczony w rurce antenowej, aby chronić go przed uszkodzeniem. Nie należy skracać rurki ani przewodu.
Parowanie (Binding)
System jest sparowany fabrycznie. Jeśli zajdzie potrzeba ponownego parowania:
- Naciśnij i przytrzymaj przycisk SET na nadajniku.
- Włącz nadajnik i zwolnij przycisk SET (dioda zacznie powoli migać na czerwono).
- Naciśnij i przytrzymaj przycisk LINK na odbiorniku.
- Włącz zasilanie modelu (regulator prędkości).
- Gdy diody na obu urządzeniach zaświecą na zielono, system jest gotowy do pracy.
Test zasięgu
Przed każdą sesją należy wykonać test zasięgu:
- Włącz system radiowy.
- Poproś drugą osobę o trzymanie modelu (z dala od ruchomych części).
- Odejdź na planowaną odległość operacyjną.
- Sprawdź, czy model reaguje poprawnie na polecenia.

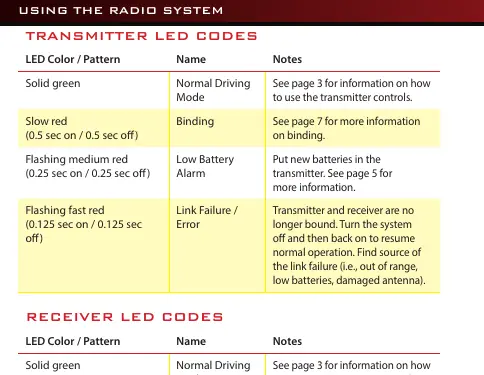

Kody LED i rozwiązywanie problemów
Dioda LED informuje o stanie systemu:
- Stałe zielone światło: Normalny tryb pracy.
- Powolne miganie na czerwono: Tryb parowania.
- Szybkie miganie na czerwono: Błąd połączenia (sprawdź baterie, zasięg lub antenę).
- Średnie miganie na czerwono: Niski poziom baterii w nadajniku.
Praktyczna pomoc
Typowe problemy
Model nie reaguje lub traci zasięg
Sprawdź, czy antena odbiornika nie jest uszkodzona, przecięta lub zagięta. Upewnij się, że nadajnik jest skierowany w stronę modelu.
Dioda LED nadajnika miga szybko na czerwono
Oznacza to błąd połączenia. Wyłącz i włącz system ponownie. Jeśli problem nie ustąpi, sprawdź stan baterii i anteny.
Dioda LED nadajnika miga średnio na czerwono
Baterie w nadajniku są słabe. Wymień je na nowe.
Przed użyciem
- Sprawdź stan baterii w nadajniku (powinny być nowe lub w pełni naładowane).
- Upewnij się, że antena odbiornika jest poprawnie zainstalowana w rurce.
- Wykonaj test zasięgu przed każdą jazdą.
- Włącz najpierw nadajnik, potem odbiornik.
- Upewnij się, że koło sterujące jest wycentrowane.
Parametry w praktyce
- Częstotliwość pracy
- 2406~2453 MHz
- Zasilanie nadajnika
- 4 baterie typu AA
Ilustracje i schematy
- Nadajnik posiada koło sterujące (skręt), spust (gaz/hamulec) oraz przycisk SET do programowania.
- Odbiornik posiada przycisk LINK używany podczas parowania z nadajnikiem.
Zgodność modelu
- System przeznaczony dla modeli Traxxas.
- Wymaga kalibracji regulatora prędkości (ESC) po zmianie ustawień kanałów.
