Aparatura Spektrum DX Pro+ to zaawansowany system radiowy 2.4GHz DSMR. Instrukcja zawiera kluczowe procedury dotyczące bezpiecznego użytkowania, bindowania odbiornika, aktualizacji oprogramowania oraz zaawansowanej konfiguracji parametrów modelu. Przed użyciem należy upewnić się, że akumulatory są naładowane, a model jest wyłączony podczas zmian w ustawieniach systemowych.

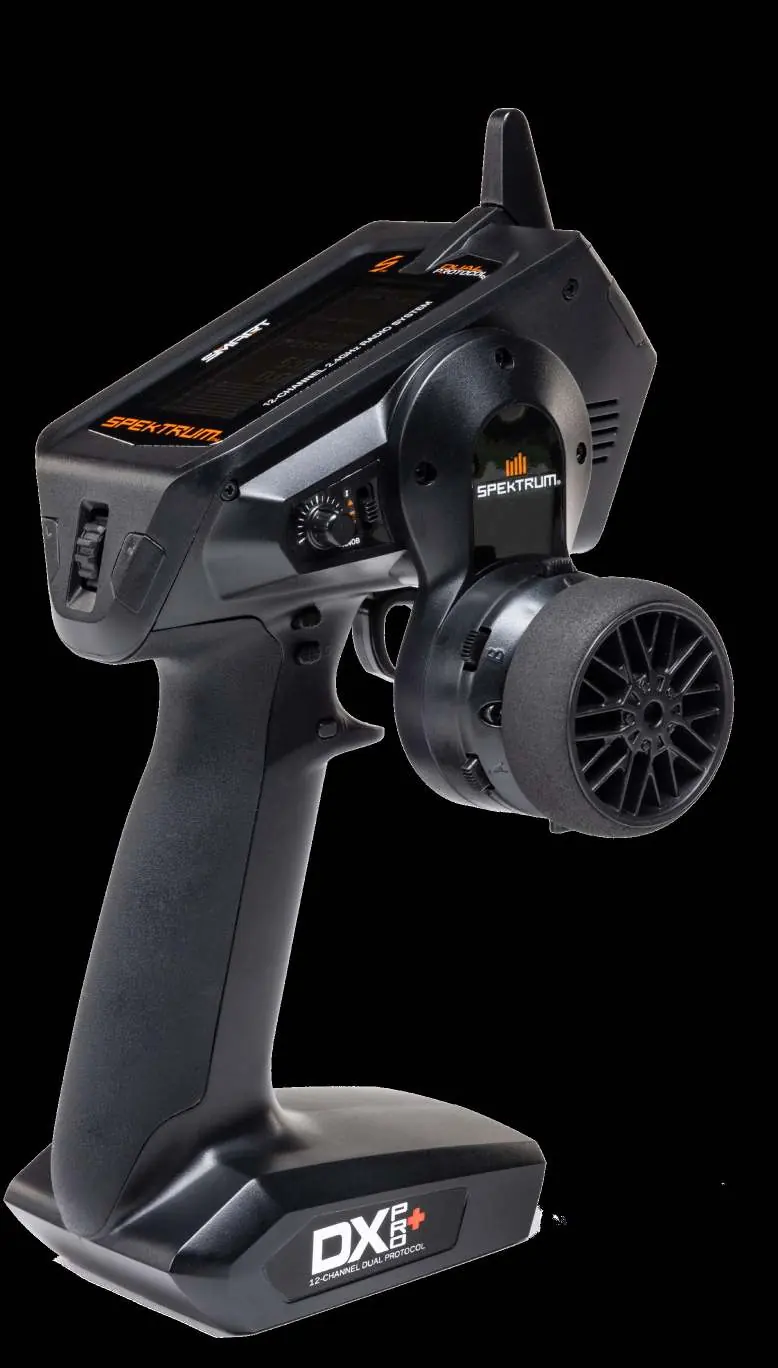

Opis urządzenia i sterowanie
Nadajnik wyposażony jest w liczne przełączniki (A-R), pokrętło (Scroll Wheel) do nawigacji po menu oraz ekran LCD. Główne funkcje sterowania obejmują:
- Scroll Wheel: Służy do przewijania menu, wyboru opcji i zatwierdzania ustawień.
- Przełączniki: Możliwość przypisania funkcji do konkretnych przełączników w menu konfiguracji.
- Ekran główny: Wyświetla napięcie akumulatora, nazwę modelu, timery oraz pozycje trymerów.
Pierwsze uruchomienie i bindowanie
Proces bindowania odbiornika z nadajnikiem jest niezbędny do poprawnej pracy systemu:
- Wprowadź odbiornik w tryb bindowania (dioda zacznie migać).
- Włącz nadajnik i wybierz odpowiedni model w pamięci.
- W menu wybierz opcję "Bind".
- Ustaw gaz w pozycji Failsafe.
- Po zakończeniu procesu diody na odbiorniku i nadajniku powinny świecić światłem ciągłym.
Konfiguracja i funkcje
DX Pro+ oferuje szeroki zakres ustawień:
- Servo Setup: Regulacja punktów końcowych (Travel), sub-trim, rewers oraz prędkość serw.
- AVC (Active Vehicle Control): Zaawansowana stabilizacja modelu. Wymaga kalibracji po zbindowaniu.
- ABS: System zapobiegający blokowaniu hamulców.
- Traktion: Kontrola trakcji ograniczająca poślizg kół.
- Fahrmodus (Tryby jazdy): Możliwość przypisania wielu funkcji do jednego przełącznika.
Personalizacja nadajnika
Nadajnik pozwala na fizyczne dostosowanie do potrzeb użytkownika:
- Zmiana chwytu: Możliwość wymiany nakładek na rękojeść.
- Dropdown Wheel: Regulacja kąta koła kierownicy lub powrót do standardowego układu.
- Regulacja napięcia: Możliwość dostosowania oporu spustu gazu i koła kierownicy za pomocą śrub regulacyjnych.
Rozwiązywanie problemów
W przypadku braku połączenia sprawdź odległość między nadajnikiem a odbiornikiem (zalecane 2.4-3.6m) oraz upewnij się, że w nadajniku wybrano właściwy model. Jeśli odbiornik przechodzi w tryb Failsafe, sprawdź stan naładowania akumulatora oraz poprawność połączeń kablowych.
Praktyczna pomoc
Typowe problemy
System nie łączy się z modelem
Sprawdź, czy nadajnik i odbiornik są w odległości 2.4-3.6m. Upewnij się, że w nadajniku wybrano właściwy slot modelu i wykonano proces bindowania.
Odbiornik wchodzi w tryb Failsafe
Sprawdź stan naładowania akumulatora odbiornika oraz poprawność instalacji anteny.
Serwo reaguje nieprawidłowo
Sprawdź ustawienia rewersu (Reverse) w menu Servo Setup oraz poprawność połączeń kablowych.
Przed użyciem
- Naładuj akumulatory nadajnika i odbiornika.
- Sprawdź, czy wszystkie serwa i kable są poprawnie podłączone.
- Upewnij się, że model jest wyłączony przed zmianą ustawień w nadajniku.
- Sprawdź warunki pogodowe (nie używaj w trudnych warunkach).
- Upewnij się, że antena nie jest skierowana bezpośrednio na model.
Ilustracje i schematy

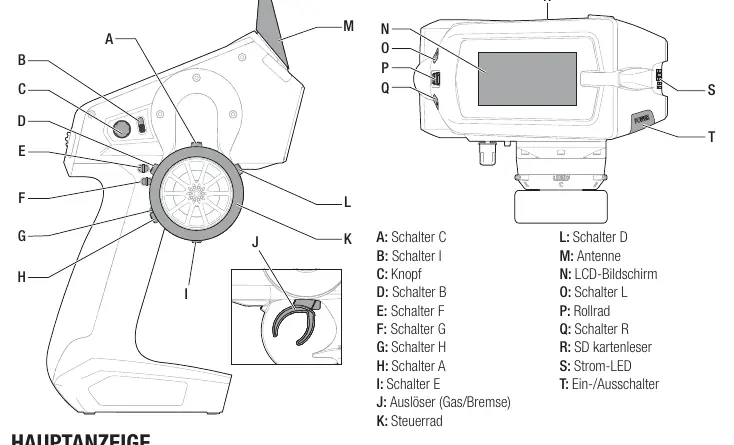

- Schemat przycisków i przełączników na obudowie nadajnika.

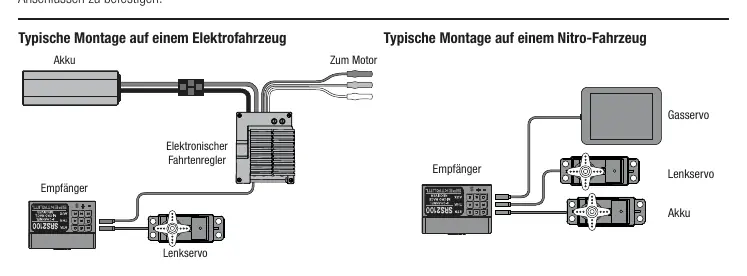

- Schemat montażu odbiornika SR2100 w modelu elektrycznym i spalinowym.
- Instrukcja wymiany chwytu rękojeści.
- Instrukcja montażu i regulacji Dropdown Wheel.
Zgodność modelu
- Kompatybilny z odbiornikami Spektrum DSMR, DSMR 5.5, DSMR+ oraz SLT.
- Odbiornik SR2100 nie obsługuje telemetrii.
- Wymaga akumulatorów 4x AA lub opcjonalnego pakietu Li-Ion.
