Instrukcja obsługi nadajnika Spektrum DX Rugged+

Najważniejsze informacje z instrukcji

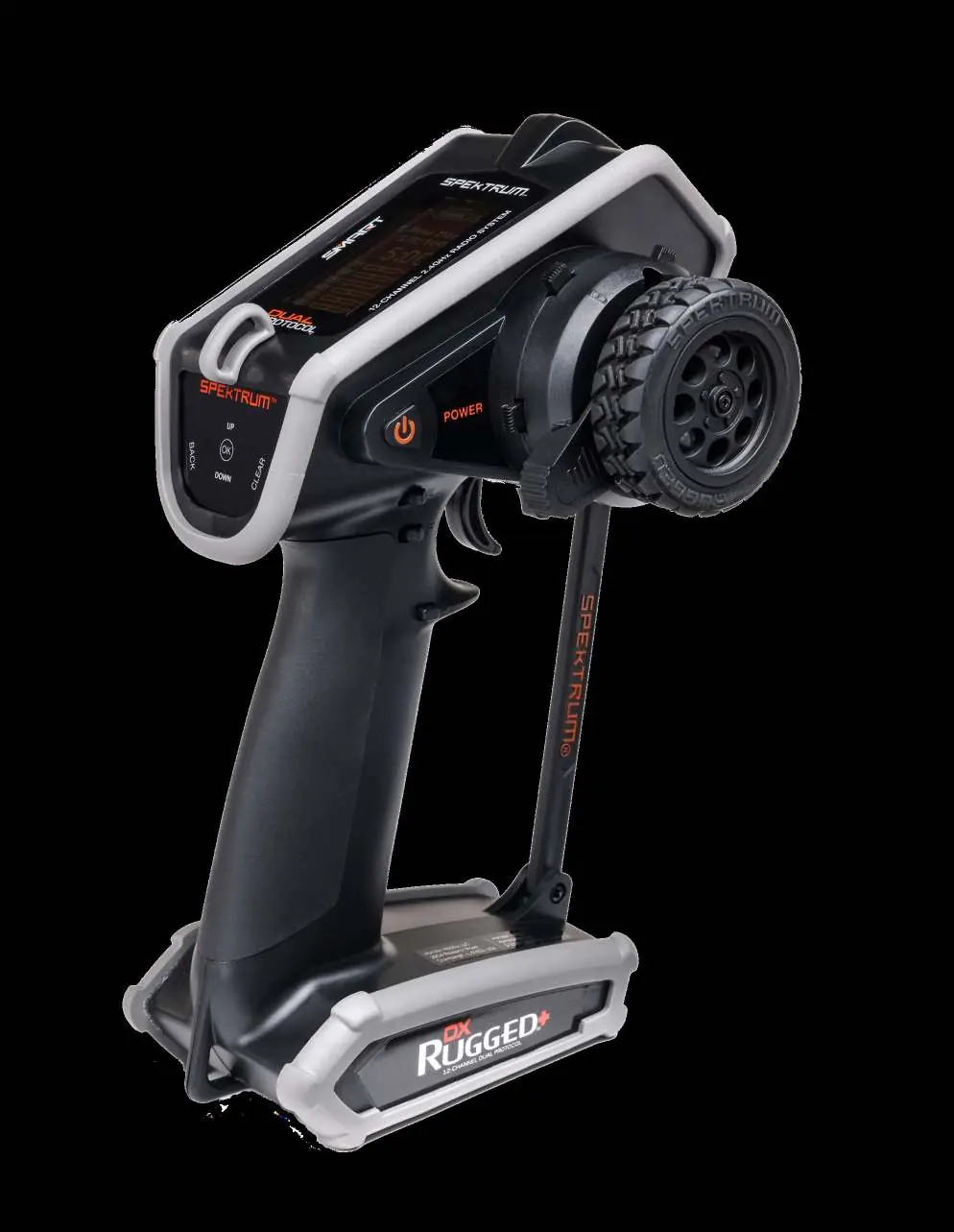

Nadajnik Spektrum DX Rugged+ to zaawansowany 12-kanałowy system radiowy 2.4GHz DSMR. Niniejsza instrukcja zawiera kluczowe procedury konfiguracji, parowania (binding) oraz zaawansowane ustawienia stabilizacji AVC. Urządzenie posiada powłokę odporną na wilgoć, jednak nie jest wodoszczelne i wymaga ostrożności w trudnych warunkach pogodowych.

Bezpieczeństwo i użytkowanie

• Nadajnik posiada powłokę odporną na wilgoć, ale nie jest wodoszczelny. Nie zanurzaj go w wodzie ani nie używaj w ulewnym deszczu.
• Zawsze sprawdzaj stan naładowania baterii przed użyciem modelu.
• Nigdy nie kieruj anteny bezpośrednio na model, ponieważ wzorzec promieniowania na jej końcówce jest słaby.
• W przypadku zauważenia nieprawidłowego działania, natychmiast zatrzymaj model.

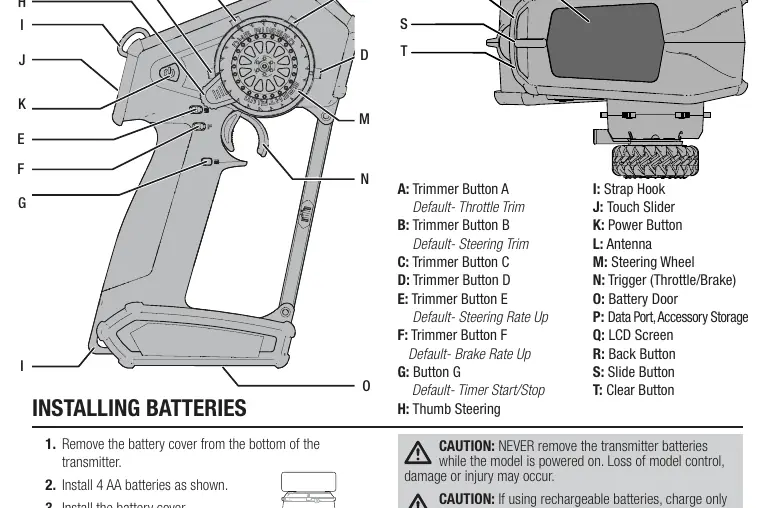

Instalacja baterii

1. Zdejmij pokrywę baterii znajdującą się na spodzie nadajnika.
2. Zainstaluj 4 baterie AA zgodnie z polaryzacją wskazaną wewnątrz komory.
3. Załóż pokrywę baterii.

Parowanie (Binding)

1. Wprowadź odbiornik w tryb parowania (używając wtyczki bind lub przycisku na odbiorniku).
2. Włącz nadajnik.
3. Wybierz model w pamięci nadajnika, z którym chcesz sparować odbiornik.
4. Wybierz opcję "Bind" z menu listy.
5. Przesuń kanał przepustnicy do żądanej pozycji failsafe.
6. Zatwierdź parowanie. Po zakończeniu diody LED na nadajniku i odbiorniku powinny świecić światłem ciągłym.

Ustawienia AVC (Active Vehicle Control)

Menu AVC pozwala na konfigurację wzmocnienia sterowania (Steering Gain), wzmocnienia przepustnicy (Throttle Gain) oraz priorytetu (Priority). Wartości te można dostrajać w locie (OTF) po przypisaniu odpowiedniego trymera. Pamiętaj, że dla odbiorników bez AVC menu to powinno pozostać wyłączone (Inhibited).

Konserwacja i regulacje fizyczne

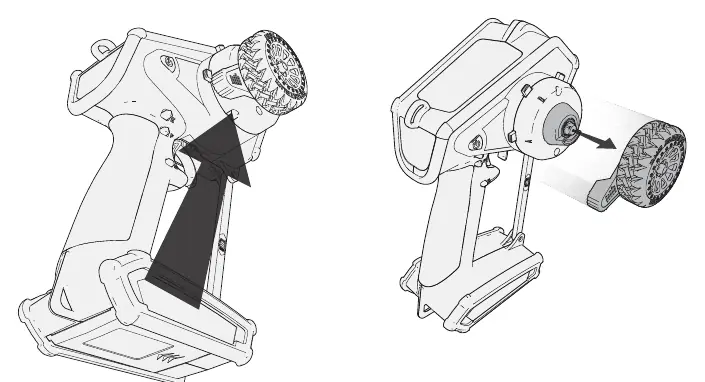

Nadajnik umożliwia regulację napięcia koła sterującego za pomocą śruby dostępnej po zdjęciu koła. Dostęp do portu danych oraz schowka na narzędzia znajduje się pod tylną klapką (Accessory Door).

Rozwiązywanie problemów

W przypadku problemów z połączeniem, upewnij się, że nadajnik i odbiornik znajdują się w odległości 2.4-3.6m od siebie. Jeśli pojazd oscyluje przy dużej prędkości, zmniejsz wzmocnienie sterowania (Steering Gain). Jeśli odbiornik traci parowanie, sprawdź, czy nadajnik nie został przypadkowo przełączony w tryb parowania.
