Instrukcja obsługi regulatora prędkości Spektrum FIRMA 130A Brushless Smart Sensored ESC

Najważniejsze informacje z instrukcji

Regulator Spektrum FIRMA 130A to zaawansowany komponent przeznaczony do bezszczotkowych silników w modelach RC (skala 1/8). Przed rozpoczęciem użytkowania należy zapoznać się z pełną instrukcją, aby uniknąć uszkodzeń mienia lub obrażeń ciała. Produkt nie jest zabawką i wymaga nadzoru osoby dorosłej w przypadku użytkowników poniżej 14 roku życia.

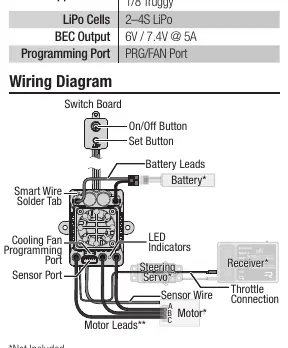

Instalacja i podłączenie

Podczas montażu należy zapewnić odpowiednią wentylację dla regulatora. Proces instalacji obejmuje:

• Montaż regulatora i przycisku zasilania za pomocą dołączonych taśm lub uchwytów.
• Przylutowanie przewodów silnika (A, B, C) do odpowiednich pól lutowniczych na silniku.
• Podłączenie 6-żyłowego przewodu czujnika (sensor wire) między regulatorem a silnikiem.
• Zabezpieczenie przewodów przed uszkodzeniem przez ruchome części modelu.

Uwaga: Nie podłączaj oddzielnego akumulatora odbiornika, gdy regulator jest włączony, ponieważ może to doprowadzić do jego uszkodzenia.

Kalibracja regulatora

Kalibracja jest niezbędna do poprawnej współpracy z nadajnikiem:

1. Ustaw kanał przepustnicy w nadajniku na 100% zakresu i trymery w pozycji neutralnej.
2. Włącz nadajnik i podłącz akumulator do regulatora (nie włączaj go jeszcze).
3. Przytrzymaj przycisk Set, włączając regulator. Gdy czerwona dioda zacznie migać, zwolnij przycisk.
4. Pozostaw przepustnicę w pozycji neutralnej i naciśnij przycisk Set (czerwona dioda przestanie migać, zielona mignie raz, silnik wyda dźwięk).
5. Ustaw przepustnicę na pełne przyspieszenie, naciśnij przycisk Set (zielona dioda mignie dwa razy, silnik wyda dwa dźwięki).
6. Ustaw przepustnicę na pełne hamowanie, naciśnij przycisk Set (zielona dioda mignie trzy razy, silnik wyda trzy dźwięki).

Programowanie

Regulator oferuje trzy metody programowania:

• Przycisk Set: Umożliwia zmianę podstawowych parametrów za pomocą sekwencji błysków diod LED.
• Karta programowania (SPMXCA200): Wymaga odłączenia wentylatora i podłączenia karty do portu programowania.
• Nadajnik Spektrum: Zaawansowane funkcje dostępne bezpośrednio z poziomu kompatybilnego nadajnika (np. DX5C, DX5 Pro) przy użyciu odbiornika z telemetrią.

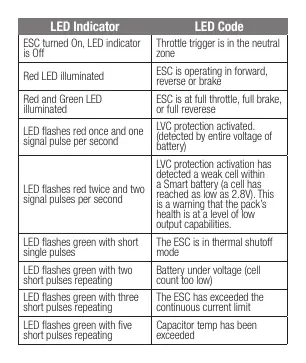

Diagnostyka i kody LED

Diody LED informują o stanie pracy regulatora:

• Czerwona dioda świeci: Praca w przód, tył lub hamowanie.
• Czerwona i zielona dioda świecą: Pełne przyspieszenie, hamowanie lub pełny wsteczny.
• Miganie czerwonej diody (1 raz/s): Aktywowana ochrona LVC (niskie napięcie).
• Miganie zielonej diody (krótkie impulsy): Tryb wyłączenia termicznego.

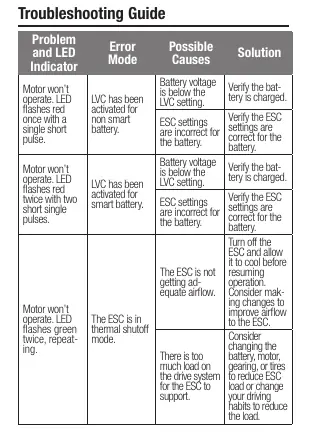

Rozwiązywanie problemów

W przypadku problemów z pracą silnika:

• Silnik nie działa (miga czerwona dioda): Sprawdź naładowanie akumulatora i ustawienia LVC.
• Silnik nie działa (miga zielona dioda): Regulator przegrzewa się. Popraw wentylację lub zmniejsz obciążenie układu napędowego.
• Silnik szarpie przy starcie: Sprawdź połączenia przewodów, usuń opory mechaniczne w układzie napędowym lub wymień przewód czujnika.

Dane techniczne

• Typ silnika: Bezszczotkowy z czujnikiem (Sensored Brushless)
• Prąd ciągły/szczytowy: 130A / 760A
• Zasilanie: 2–4S LiPo
• Wyjście BEC: 6V / 7.4V @ 5A
