Instrukcja obsługi regulatora obrotów Hobbywing Skywalker 130A/160A HV OPTO V2

Szybki przewodnik po instrukcji obsługi regulatora obrotów Hobbywing Skywalker 130A/160A HV OPTO V2. Dowiedz się, jak poprawnie podłączyć urządzenie, przeprowadzić kalibrację zakresu przepustnicy, zaprogramować parametry oraz jak...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Regulator obrotów (ESC) Hobbywing Skywalker serii HV OPTO V2 to zaawansowane urządzenie sterujące silnikami bezszczotkowymi. Instrukcja zawiera kluczowe procedury instalacji, kalibracji oraz programowania parametrów pracy. Przed użyciem należy upewnić się, że wszystkie połączenia są izolowane, a akumulator jest w pełni naładowany. Urządzenie posiada wbudowane zabezpieczenia, w tym termiczne oraz przed utratą sygnału.

Specyfikacja techniczna

  • Skywalker 130A HV OPTO V2: Prąd ciągły 130A, prąd szczytowy 160A, wejście 6-14S LiPo.
  • Skywalker 160A HV OPTO V2: Prąd ciągły 160A, prąd szczytowy 200A, wejście 6-14S LiPo.
  • Cechy: 32-bitowy procesor ARM, technologia DEO (Driving Efficiency Optimization) poprawiająca wydajność i obniżająca temperaturę.

Podłączenie urządzenia

Schemat połączeń obejmuje trzy główne elementy:

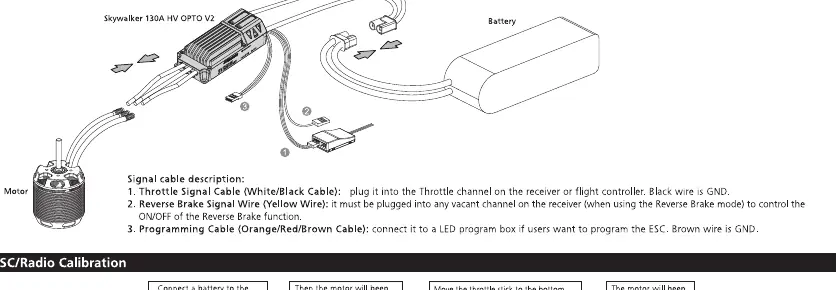

Schemat połączeń ESC z silnikiem, akumulatorem i odbiornikiem
Schemat połączeń ESC z silnikiem, akumulatorem i odbiornikiem
  • Silnik: Podłączony do trzech przewodów wyjściowych ESC.
  • Akumulator: Podłączony do wejścia zasilania ESC.
  • Odbiornik: Przewód sygnałowy (biały) podłączany do kanału przepustnicy w odbiorniku. Przewód sygnałowy (żółty) służy do obsługi funkcji hamulca (Reverse Brake).

Kalibracja ESC i radia

Aby zapewnić prawidłową pracę, należy przeprowadzić kalibrację zakresu przepustnicy:

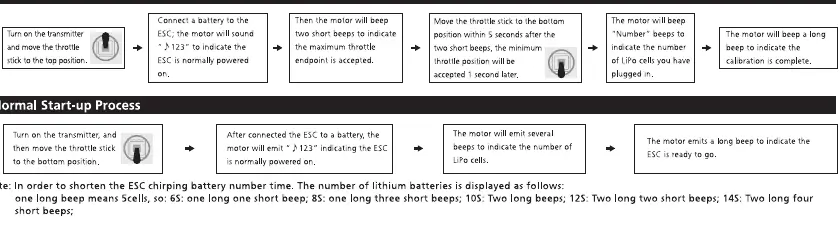

Procedura kalibracji zakresu przepustnicy
Procedura kalibracji zakresu przepustnicy
  1. Włącz nadajnik i ustaw przepustnicę w pozycji maksymalnej.
  2. Podłącz akumulator do ESC.
  3. Po usłyszeniu dwóch sygnałów dźwiękowych, przesuń przepustnicę do pozycji minimalnej w ciągu 5 sekund.
  4. ESC wyemituje sygnały potwierdzające liczbę ogniw LiPo, a następnie długi sygnał oznaczający zakończenie kalibracji.

Programowanie regulatora

Parametry pracy można zmieniać za pomocą karty programowania LED lub nadajnika:

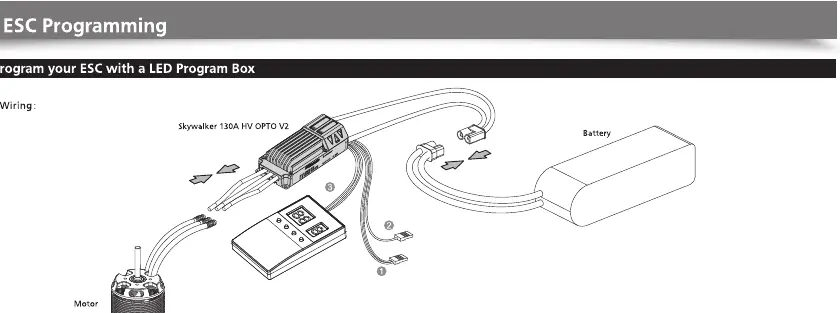

Schemat podłączenia karty programowania LED
Schemat podłączenia karty programowania LED
  • Karta LED: Podłącz ESC do karty programowania, wybierz parametry (ITEM) i wartości (VALUE), a następnie zatwierdź przyciskiem OK.
  • Nadajnik: Wymaga wejścia w tryb programowania poprzez ustawienie przepustnicy w pozycji maksymalnej przy włączaniu, a następnie podążanie za sygnałami dźwiękowymi zgodnie z tabelą parametrów.

Zabezpieczenia i ochrona

ESC wyposażony jest w szereg funkcji ochronnych:

  • Ochrona startowa: Jeśli silnik nie uruchomi się poprawnie, ESC spróbuje ponownie. Jeśli problem wystąpi ponownie, należy sprawdzić połączenia.
  • Ochrona termiczna: Jeśli temperatura przekroczy 120 stopni Celsjusza, moc zostanie ograniczona do 60%.
  • Utrata sygnału: W przypadku utraty sygnału powyżej 0.25s, moc zostanie odcięta.

Rozwiązywanie problemów

W przypadku problemów z pracą urządzenia, należy zwrócić uwagę na sygnały dźwiękowe:

  • Brak startu silnika: Sprawdź połączenia akumulatora i odbiornika.
  • Przerywana praca: Może wynikać z aktywacji zabezpieczenia termicznego (sprawdź chłodzenie) lub niskiego napięcia.
  • Błędna kalibracja: Powtórz procedurę kalibracji zakresu przepustnicy.

Praktyczna pomoc

Typowe problemy

Silnik nie uruchamia się po podłączeniu zasilania

Sprawdź, czy akumulator jest naładowany i czy połączenia z odbiornikiem są poprawne. Upewnij się, że przepustnica w nadajniku jest w pozycji neutralnej.

ESC przerywa pracę w trakcie lotu

Może to być efekt aktywacji zabezpieczenia termicznego. Zapewnij lepszy przepływ powietrza chłodzącego do regulatora.

ESC wydaje sygnały ostrzegawcze (B-B-B...)

Sprawdź, czy sygnał z odbiornika jest stabilny. Jeśli problem występuje przy starcie, sprawdź kalibrację zakresu przepustnicy.

Przed użyciem

  • Sprawdź poprawność izolacji wszystkich połączeń elektrycznych.
  • Upewnij się, że akumulator jest w pełni naładowany i zgodny z zakresem 6-14S LiPo.
  • Przeprowadź kalibrację zakresu przepustnicy przed pierwszym lotem.
  • Sprawdź, czy silnik obraca się w odpowiednim kierunku.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie silnika do trzech przewodów wyjściowych oraz akumulatora do wejścia zasilania.
  • Przewód sygnałowy (biały) musi być podłączony do kanału przepustnicy w odbiorniku.
  • Dodatkowy przewód sygnałowy (żółty) służy do aktywacji funkcji hamulca (Reverse Brake).

Zgodność modelu

  • Urządzenie wymaga zewnętrznego zasilania odbiornika (brak wbudowanego BEC).
  • Kompatybilne z kartą programowania LED Hobbywing.
