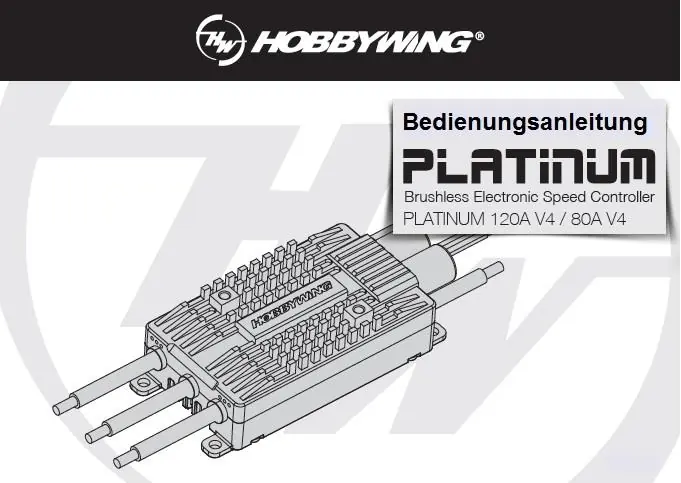

Instrukcja obsługi regulatora obrotów Hobbywing Platinum 120A/80A V4

Najważniejsze informacje z instrukcji

Regulator Hobbywing Platinum V4 to zaawansowane urządzenie sterujące silnikami bezszczotkowymi. Przed pierwszym użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa: zawsze używaj lutownicy o mocy co najmniej 60W do połączeń, upewnij się, że silnik nie jest zablokowany, a po zakończeniu lotu zawsze odłączaj akumulator. Nie używaj urządzenia w ekstremalnie wysokich temperaturach.

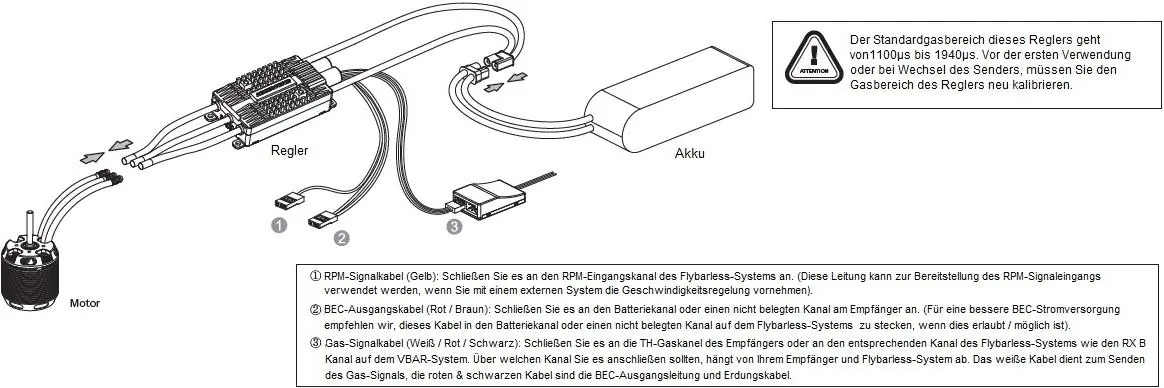

Podłączenie

Regulator posiada trzy główne typy kabli wyjściowych:

• Kabel sygnałowy RPM (żółty): Podłącz do kanału wejściowego RPM w systemie flybarless.
• Kabel BEC (czerwony/brązowy): Podłącz do kanału zasilania odbiornika lub wolnego kanału w systemie flybarless.
• Kabel sygnałowy gazu (biały/czerwony/czarny): Podłącz do kanału gazu w odbiorniku lub systemie flybarless.

Kalibracja zakresu gazu

Kalibracja jest niezbędna przed pierwszym użyciem lub po zmianie nadajnika:

1. Włącz nadajnik i ustaw drążek gazu w pozycji maksymalnej.
2. Podłącz akumulator do regulatora. Silnik wyda dźwięk "123", potwierdzając włączenie.
3. Po 5 sekundach silnik wyda dwa krótkie dźwięki, potwierdzając pozycję pełnego gazu.
4. Przesuń drążek gazu do pozycji minimalnej. Po 1 sekundzie usłyszysz potwierdzenie pozycji biegu jałowego.
5. Silnik wyda liczbę dźwięków odpowiadającą liczbie cel akumulatora, a następnie długi sygnał oznaczający zakończenie kalibracji.

Programowanie

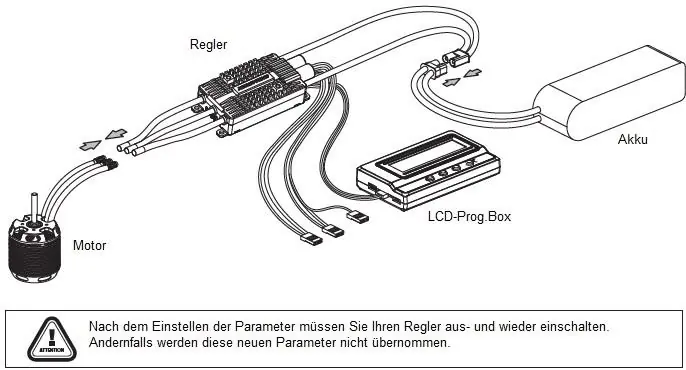

Regulator można programować za pomocą wielofunkcyjnej karty LCD (LCD Program Box) lub modułu WiFi. Po podłączeniu urządzenia do regulatora i akumulatora, użyj przycisku "ITEM" do wyboru parametru oraz "VALUE" do zmiany wartości. Po zakończeniu zmian należy zapisać ustawienia przyciskiem "OK" i ponownie uruchomić regulator.

Parametry pracy

Regulator oferuje zaawansowane tryby pracy, w tym:

• Flugmodus (Tryb lotu): Wybór między samolotem a różnymi trybami helikopterowymi (Linear, Elf Governor, Store Governor).
• Governor Mode: Utrzymuje stałe obroty silnika niezależnie od obciążenia.
• BEC: Napięcie wyjściowe regulowane w zakresie 5-8V.
• Auto Restart: Funkcja umożliwiająca szybki restart silnika w locie (tzw. Bailout).

Ochrona i diagnostyka

Urządzenie posiada wbudowane zabezpieczenia:

• Ochrona przed przegrzaniem: Redukuje moc do 50% przy przekroczeniu 110°C.
• Ochrona przed przeciążeniem: Odcina zasilanie w przypadku nagłego skoku prądu (np. zablokowane śmigło).
• Ochrona przed utratą sygnału: Odcina zasilanie silnika, jeśli sygnał zostanie utracony na dłużej niż 0,25s.
• Sygnały ostrzegawcze: Dźwięki typu "BB, BB, BB" informują o nieprawidłowym napięciu wejściowym, a "B-, B-, B-" o braku sygnału gazu.
