Instrukcja obsługi silnika bezszczotkowego Hobbywing Xerun V10 G4R
Poznaj szczegółowe instrukcje montażu, podłączenia, regulacji timingu oraz konserwacji silnika bezszczotkowego Hobbywing Xerun V10 G4R. Dowiedz się, jak poprawnie ustawić przełożenie FDR i dbać o wydajność jednostki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Silnik Hobbywing Xerun V10 G4R to zaawansowana jednostka bezszczotkowa przeznaczona do wyścigów klasy 1/10 Stock. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa:
- Ochrona przed przegrzaniem: Jeśli temperatura silnika przekroczy 100°C, należy natychmiast przerwać pracę. Zaleca się aktywację funkcji "Motor Thermal Protection" w regulatorze ESC.
- Lutowanie: Czas lutowania przewodów nie powinien przekraczać 5 sekund przy użyciu lutownicy o mocy co najmniej 60W.
- Praca bez obciążenia: Nigdy nie używaj pełnej przepustnicy bez zamontowanej zębatki atakującej (pinion gear), aby uniknąć uszkodzenia silnika przez zbyt wysokie obroty.
- Warunki pracy: Unikaj kontaktu z wodą, olejem, paliwem i innymi cieczami przewodzącymi prąd.
Instalacja i podłączenie
Prawidłowy montaż jest kluczowy dla trwałości silnika:
- Montaż: Używaj śrub M3. Głębokość otworów montażowych wynosi 4mm – upewnij się, że śruby nie są zbyt długie, aby nie uszkodzić wnętrza silnika.
- Podłączenie do ESC: Silnik posiada trzy fazy oznaczone jako A, B i C. Należy je połączyć odpowiednio z fazami A, B i C regulatora ESC.
- Sensor: Po podłączeniu faz, podłącz kabel sensora do silnika oraz regulatora ESC.
Regulacja timingu
Silnik umożliwia regulację timingu w zakresie 20-60 stopni:
- Aby wyregulować timing, poluzuj śrubę na tylnej pokrywie silnika.
- Obrót tylnej pokrywy zgodnie z ruchem wskazówek zegara zmniejsza timing.
- Obrót przeciwnie do ruchu wskazówek zegara zwiększa timing.
- Uwaga: Zwiększenie timingu podnosi obroty (RPM) i temperaturę, ale obniża wydajność. Po regulacji zawsze dokręć śrubę.
Zalecane przełożenia (FDR)
Wartość FDR (Final Drive Ratio) zależy od warunków na torze. Zalecane wartości początkowe dla trybu Blinky:
- 13.5T: 4.7 (TC mały tor), 4.0 (TC duży tor), 7.6 (2WD Off-road), 8.3 (4WD Off-road).
- 17.5T: 4.0 (TC mały tor), 3.5 (TC duży tor), 6.6 (2WD Off-road), 7.5 (4WD Off-road).
- Jeśli zalecane FDR nie jest odpowiednie, zacznij od wyższego przełożenia i stopniowo je koryguj.
Konserwacja i demontaż
Silnik jest przystosowany do łatwego serwisowania:
- Regularnie sprawdzaj stan łożysk i czyść silnik.
- W celu demontażu postępuj zgodnie z kolejnością: zdejmij tylną pokrywę z modułem sensora, wyjmij rotor, zdejmij przednią płytę.
- Montaż odbywa się w odwrotnej kolejności.
Praktyczna pomoc
Typowe problemy
Silnik przegrzewa się podczas pracy
Zmniejsz timing lub zwiększ przełożenie FDR (zastosuj zębatkę atakującą z mniejszą liczbą zębów lub odbierającą z większą liczbą zębów).
Silnik nie pracuje poprawnie lub ESC zgłasza błąd
Sprawdź poprawność podłączenia faz A, B, C oraz czy kabel sensora jest prawidłowo wpięty w oba urządzenia.
Uszkodzenie silnika przy wysokich obrotach
Nigdy nie uruchamiaj silnika bez zamontowanej zębatki atakującej (pinion gear).
Przed użyciem
- Sprawdź izolację wszystkich przewodów i połączeń.
- Upewnij się, że śruby montażowe M3 nie przekraczają 4mm głębokości wkręcenia.
- Zweryfikuj zgodność faz A-B-C między silnikiem a ESC.
- Podłącz kabel sensora.
- Sprawdź, czy ESC jest poprawnie zaprogramowane przed pierwszym uruchomieniem.
Ilustracje i schematy

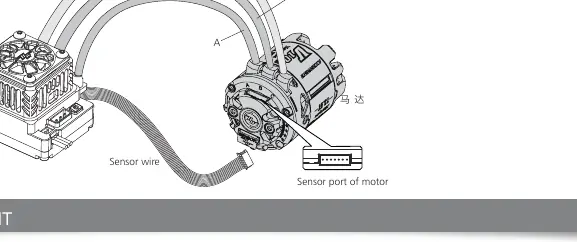

- Schemat połączeń: Ilustruje poprawne podłączenie silnika do ESC za pomocą trzech przewodów fazowych oraz kabla sensora.

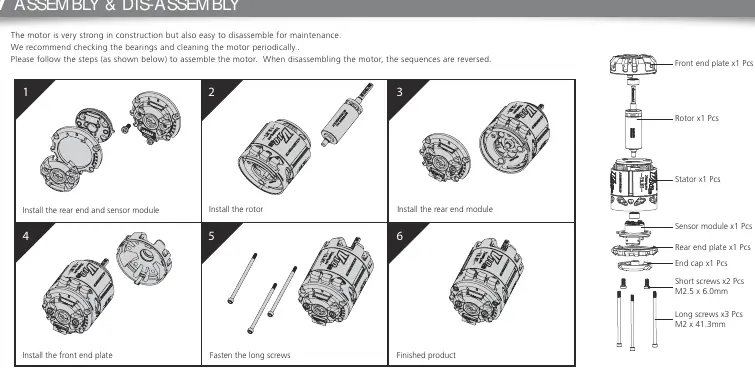

- Schemat montażu: Przedstawia sekwencję demontażu i montażu komponentów silnika (rotor, stator, łożyska).
Zgodność modelu
- Wersja ROAR silnika jest przeznaczona do zawodów wymagających zgodności z przepisami ROAR (niższy wzrost temperatury).
- Wersja standardowa jest przeznaczona do zawodów EFRA.
