Instrukcja obsługi regulatora obrotów Scorpion Tribunus 14-200A ESC
Szybki przewodnik po konfiguracji i obsłudze regulatora Scorpion Tribunus 14-200A ESC. Dowiedz się, jak podłączyć silnik, skonfigurować tryby lotu, zaktualizować oprogramowanie i użyć zestawu Anti-Spark.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Scorpion Tribunus 14-200A ESC to zaawansowany regulator obrotów przeznaczony do modeli samolotów i helikopterów. Przed przystąpieniem do pracy należy pamiętać o bezpieczeństwie: zawsze zdejmuj śmigło lub zębatkę podczas pracy przy modelu z podłączonym akumulatorem. Urządzenie wymaga kalibracji zakresu gazu przed pierwszym użyciem.
Podłączenie regulatora
Podłączenie ESC wymaga uwagi, aby uniknąć uszkodzeń:
- Silnik: Użyj złączy typu bullet. Upewnij się, że przewody są dobrze zaizolowane (rurki termokurczliwe).
- Akumulator: Przylutuj wysokiej jakości złącze do przewodów zasilających. Zachowaj poprawną polaryzację (czerwony do czerwonego, czarny do czarnego).
- Odbiornik/Gubernator: Przewód Master (brązowy, czerwony, żółty) podłącz do kanału gazu w odbiorniku. Przewód Slave podłącz do zewnętrznego gubernatora lub użyj go do telemetrii.
Montaż
Montuj ESC radiatorem skierowanym na zewnątrz. Zaleca się użycie paska mocującego Scorpion lub taśmy dwustronnej. Jeśli używasz opasek zaciskowych, nie umieszczaj ich bezpośrednio na komponentach elektronicznych – zaciśnij je wokół radiatora, pozostawiając luz.
Konfiguracja i oprogramowanie

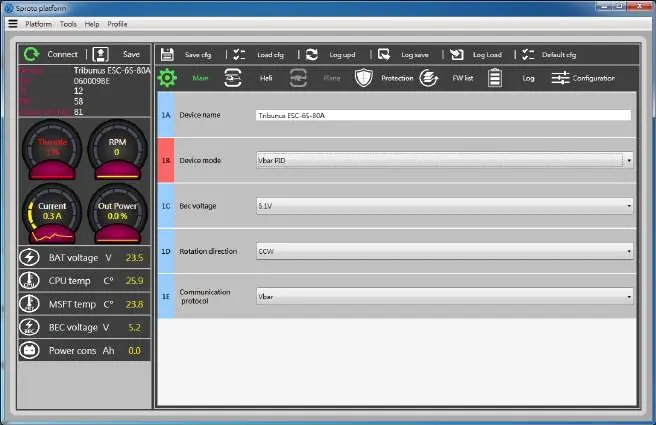

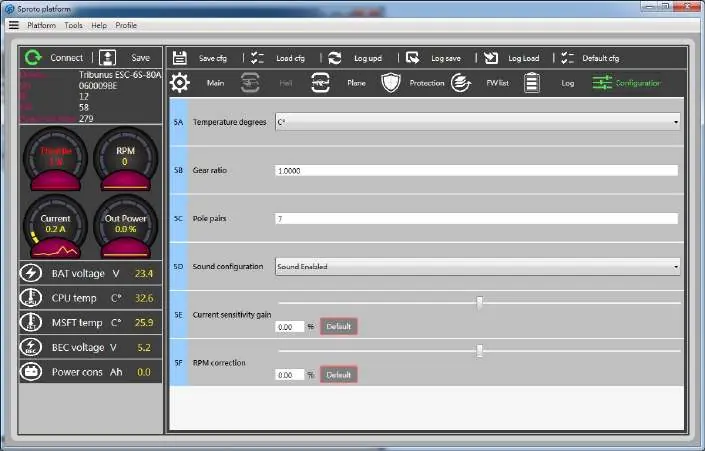

Regulator można konfigurować za pomocą komputera PC lub urządzenia z systemem Android (wymagany kabel OTG). Pobierz oprogramowanie Sproto ze strony scorpionsystem.com. Po każdej zmianie ustawień w programie pamiętaj o kliknięciu przycisku SAVE.
Tryby pracy

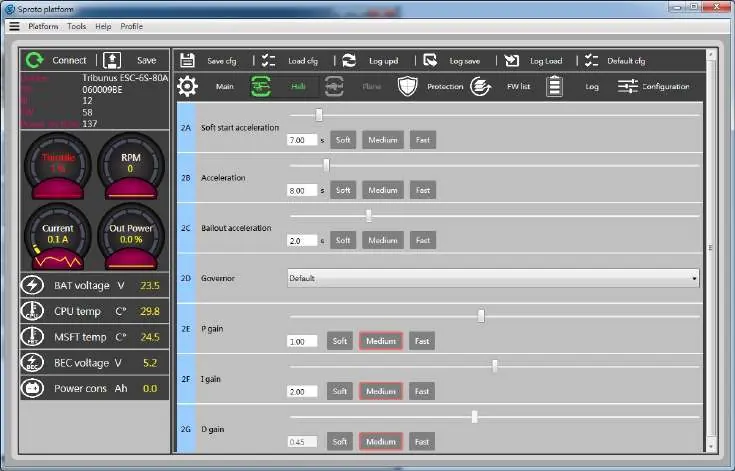

- Helikopter: Dostępne funkcje Soft Start, Acceleration, Bailout Acceleration oraz ustawienia gubernatora.

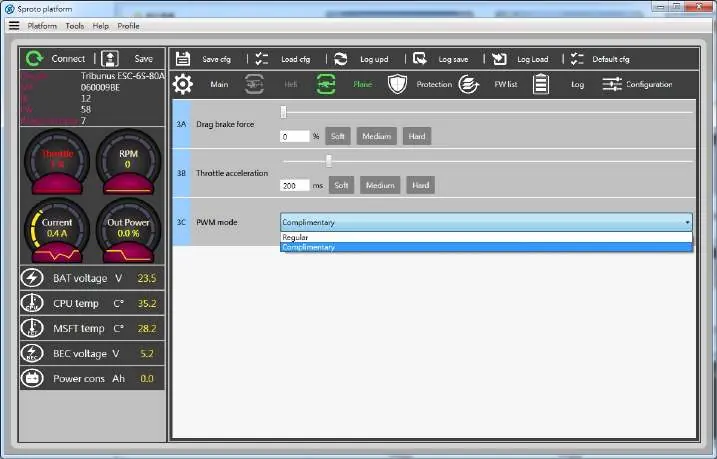

- Samolot: Dostępne funkcje Drag Brake (hamulec), Throttle Acceleration oraz wybór trybu PWM (Regular lub Complimentary).
Zestaw Anti-Spark
Instrukcja zawiera szczegółowy przewodnik montażu zestawu Anti-Spark (bezpiecznik PTC), który zapobiega iskrzeniu podczas podłączania akumulatora. Proces obejmuje przylutowanie bezpiecznika do przewodu dodatniego i zabezpieczenie go rurką termokurczliwą.
Rozwiązywanie problemów
ESC komunikuje się za pomocą kodów Morse'a emitowanych przez silnik lub diodę LED. Przykładowe kody:
- N: Brak sygnału gazu.
- Z: Gaz nie jest w pozycji zero.
- V: Błąd napięcia.
- I: Błąd prądu.
- T: Błąd temperatury (przegrzanie).
Oficjalne zasoby z instrukcji
Informacje o producencie
Scorpion Power System
Praktyczna pomoc
Typowe problemy
ESC nie startuje po podłączeniu zasilania
Upewnij się, że drążek gazu w nadajniku znajduje się w pozycji zero (najniższej).
Silnik nie obraca się lub przerywa
Sprawdź połączenia złączy bullet oraz czy przewody nie są uszkodzone. Upewnij się, że ESC jest poprawnie skalibrowany.
Błąd temperatury (kod Morse'a T)
ESC jest przegrzany. Poczekaj, aż urządzenie ostygnie przed ponownym lotem.
Błąd napięcia (kod Morse'a V)
Sprawdź napięcie akumulatora. Upewnij się, że ustawienia odcięcia napięcia w oprogramowaniu są zgodne z używanym pakietem.
Przed użyciem
- Zdejmij śmigło lub zębatkę przed kalibracją zakresu gazu.
- Upewnij się, że polaryzacja akumulatora jest poprawna.
- Zainstaluj oprogramowanie Sproto na komputerze lub urządzeniu Android.
- Sprawdź, czy ESC jest podłączony do właściwego kanału odbiornika.
- Upewnij się, że używasz akumulatora o odpowiednim napięciu (14S-200A).
Ilustracje i schematy

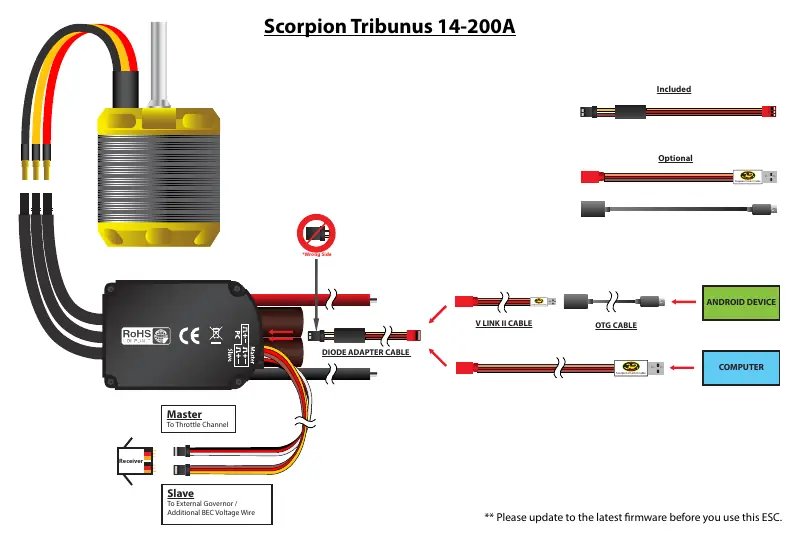

- Schemat połączeń (str. 3) pokazuje podłączenie Master (odbiornik) i Slave (gubernator/telemetria).
- Instrukcja Anti-Spark (str. 16-17) pokazuje montaż bezpiecznika PTC na przewodzie dodatnim.
Zgodność modelu
- Wymaga akumulatora min. 4S do konfiguracji przez PC/Android.
- Kompatybilny z Mikado VBar Control i VBar NEO.
