Instrukcja obsługi regulatora obrotów Scorpion Tribunus II 06-120A ESC SBEC
Szybki przewodnik po konfiguracji, podłączeniu i programowaniu regulatora Scorpion Tribunus II 06-120A ESC SBEC. Dowiedz się, jak skalibrować przepustnicę, ustawić tryby pracy, zintegrować z VBar oraz zainstalować zestaw przeciwiskrowy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Scorpion Tribunus II 06-120A ESC SBEC to zaawansowany regulator obrotów przeznaczony do modeli RC (samoloty i helikoptery). Instrukcja obejmuje procedury podłączenia, kalibracji przepustnicy, konfiguracji za pomocą oprogramowania PC/Android oraz integracji z systemami VBar. Przed przystąpieniem do pracy należy bezwzględnie zdjąć śmigło lub zębatkę silnika dla bezpieczeństwa.
Bezpieczeństwo
- Zawsze zdejmuj śmigło lub zębatkę podczas pracy z podłączonym akumulatorem.
- Nie lataj nad ludźmi ani w pobliżu tłumów.
- Upewnij się, że wszystkie złącza są poprawnie zaizolowane (np. rurką termokurczliwą).
Podłączenie regulatora
Regulator posiada przewody Master (do kanału przepustnicy odbiornika) oraz Slave (do zewnętrznego gubernatora lub dodatkowego zasilania BEC). Należy upewnić się, że polaryzacja akumulatora jest prawidłowa (czerwony do czerwonego, czarny do czarnego). W przypadku korzystania z zewnętrznego akumulatora BEC, należy odłączyć przewód sygnałowy na kablu Slave.
Kalibracja przepustnicy
- Włącz nadajnik i ustaw drążek gazu w pozycji maksymalnej (0% min, 100% max).
- Podłącz akumulator do ESC. Po kilku sekundach usłyszysz jeden sygnał dźwiękowy.
- Przesuń drążek gazu do pozycji minimalnej. Usłyszysz dwa sygnały dźwiękowe potwierdzające kalibrację.
- Proces ten należy wykonać przed pierwszym użyciem.
Konfiguracja i oprogramowanie

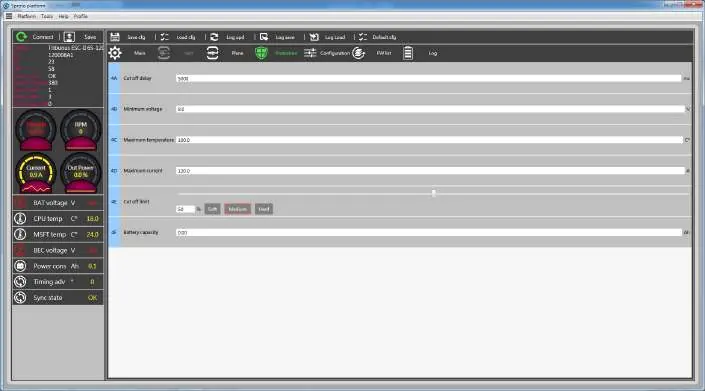

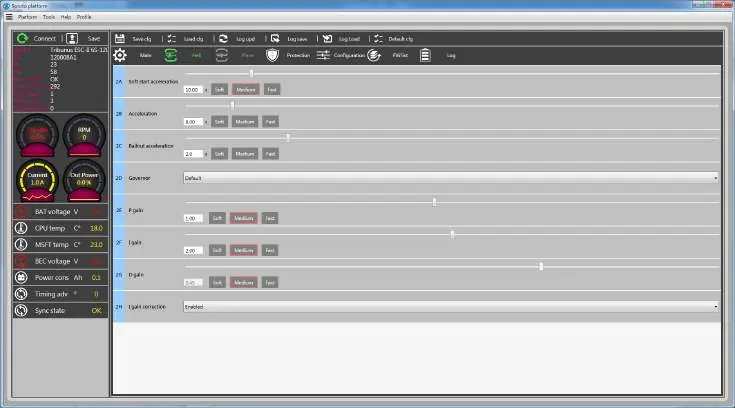

Do zaawansowanej konfiguracji służy oprogramowanie Scorpion Sproto (dostępne na Windows). Połączenie z komputerem wymaga kabla V-Link II lub bezpośredniego kabla USB (zależnie od modelu). W oprogramowaniu można ustawić tryby pracy (Airplane/Heli), napięcie BEC (5.1V-8.1V), kierunek obrotów silnika oraz limity ochrony (napięcie, temperatura, prąd).
Integracja z Mikado VBar
Regulator wspiera integrację z systemem VBar. Wymaga to podłączenia przewodu telemetrycznego do portu telemetrycznego VBar NEO i zainstalowania odpowiedniej aplikacji w radiu VBar Control. Po konfiguracji możliwe jest sterowanie parametrami ESC bezpośrednio z poziomu nadajnika.
Zestaw przeciwiskrowy (Anti-Spark)
Instrukcja zawiera szczegółowy przewodnik montażu zestawu przeciwiskrowego (Anti-Spark DIY Kit), który zapobiega iskrzeniu podczas podłączania akumulatora. Zestaw składa się z bezpiecznika PTC, rurki plastikowej i koszulki termokurczliwej.
Dane techniczne
- Napięcie wejściowe: 11-26.1V (3S-6S Hv-LiPo)
- Prąd ciągły: 120A
- BEC: 5.1V-8.1V (10A ciągłe, 20A szczytowe)
- Wymiary: 76.7 x 36.5 x 25.4 mm
- Waga: 120g
Informacje o producencie
Scorpion Power System
Praktyczna pomoc
Typowe problemy
ESC nie uzbraja się po podłączeniu zasilania
Upewnij się, że drążek gazu w nadajniku znajduje się w pozycji zero (najniższej).
Błąd temperatury (dioda LED miga kodem T)
ESC przekroczył dopuszczalną temperaturę. Poczekaj, aż urządzenie ostygnie, zanim ponownie zwiększysz obroty.
Brak sygnału radiowego (dioda miga na zielono)
Sprawdź, czy nadajnik jest włączony i czy odbiornik jest poprawnie podłączony do ESC.
Przed użyciem
- Zdejmij śmigło lub zębatkę przed kalibracją.
- Sprawdź poprawność polaryzacji zasilania (czerwony +, czarny -).
- Upewnij się, że złącza silnika są dobrze zaizolowane.
- Skalibruj zakres przepustnicy przed pierwszym lotem.
- Sprawdź, czy wszystkie komponenty RC są przystosowane do ustawionego napięcia BEC.
Parametry w praktyce
- Napięcie wejściowe
- Obsługuje pakiety 3S-6S Hv-LiPo (11-26.1V).
Ilustracje i schematy

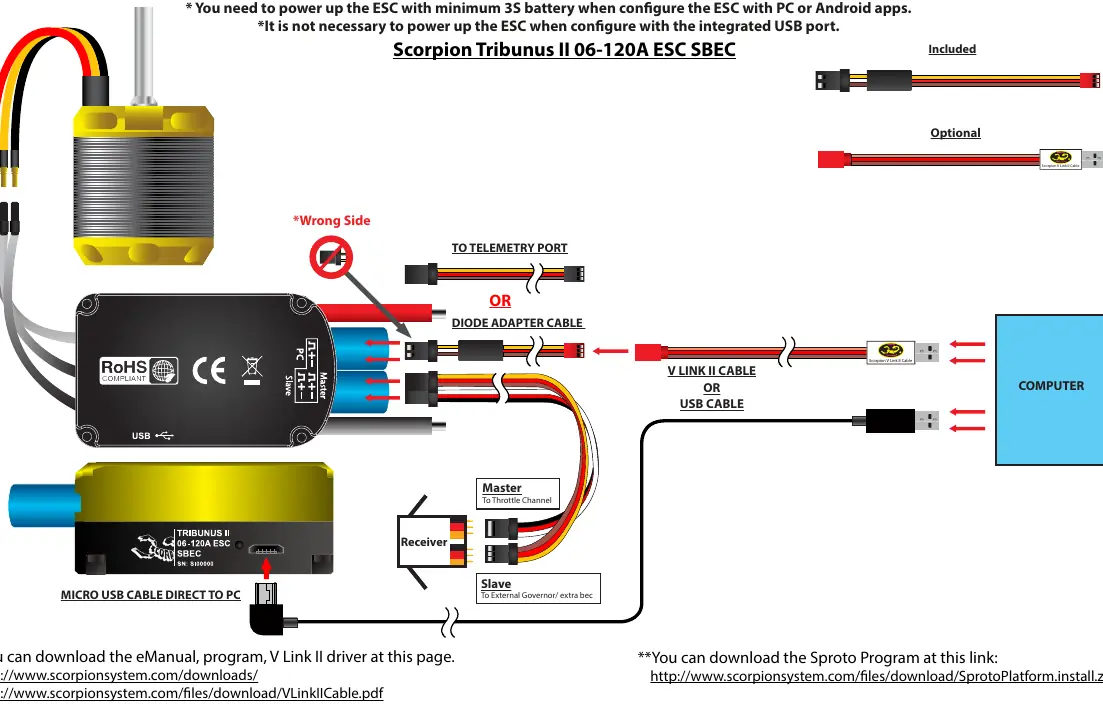

- Schemat połączeń pokazuje podłączenie silnika, odbiornika (Master/Slave) oraz opcjonalnego kabla V-Link II do komputera.
Zgodność modelu
- Współpracuje z Mikado VBar Control i VBar NEO.
- Wymaga zasilania min. 3S przy konfiguracji przez PC/Android.
- Wspiera telemetrię Futaba Sbus 2.
