Instrukcja obsługi regulatora obrotów Scorpion Tribunus 06-120A ESC

Najważniejsze informacje z instrukcji

Scorpion Tribunus 06-120A ESC to zaawansowany regulator obrotów dostępny w dwóch wersjach: 6S-120A SBEC oraz 6S-120A OPTO. Wersja OPTO nie posiada wbudowanego układu BEC. Urządzenie obsługuje tryby pracy dla samolotów i helikopterów, posiada wbudowany czujnik fazy (RPM) oraz obsługuje telemetrię. Do pełnej konfiguracji wymagane jest oprogramowanie Sproto (PC/Android) oraz opcjonalny kabel Scorpion V Link II.

Podłączenie regulatora

• Bateria: Przylutuj wysokiej jakości złącze do przewodów zasilających. Upewnij się, że polaryzacja jest poprawna (czerwony do plusa, czarny do minusa).
• Silnik: Użyj złączy typu bullet. Zaleca się tymczasowe podłączenie w celu sprawdzenia kierunku obrotów przed trwałym lutowaniem.
• Odbiornik/Governor: Przewód Master (czerwony konektor) podłącz do kanału przepustnicy. Przewód Slave (czarny konektor) służy do zewnętrznego gubernatora lub dodatkowego zasilania.
• Montaż: Zamontuj regulator radiatorem na zewnątrz. Użyj paska mocującego lub taśmy dwustronnej. Nie zakrywaj komponentów opaskami zaciskowymi.

Kalibracja przepustnicy

1. Włącz nadajnik i ustaw przepustnicę na maksimum.
2. Podłącz zasilanie do regulatora.
3. Po usłyszeniu jednego sygnału dźwiękowego, przesuń drążek przepustnicy do pozycji minimalnej.
4. Po usłyszeniu dwóch sygnałów dźwiękowych i dźwięku POS (Power On Sound), kalibracja jest zakończona.

Konfiguracja przez oprogramowanie Sproto

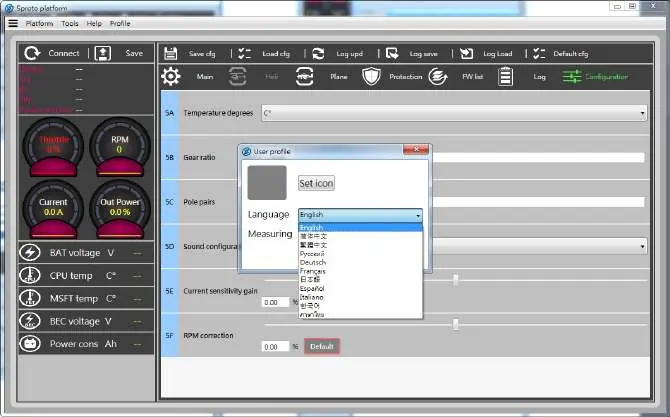

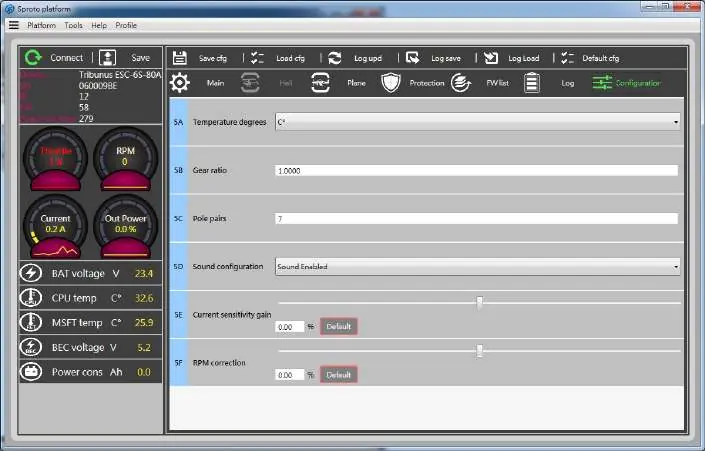

Oprogramowanie Sproto umożliwia zaawansowane ustawienia regulatora:

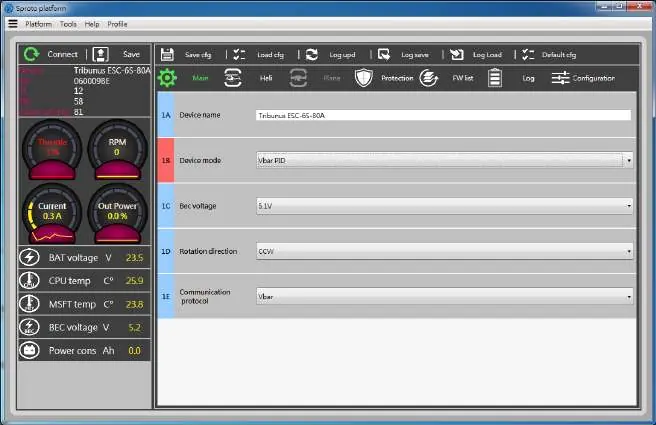

• General Setting: Wybór trybu pracy (Airplane, Heli, External Governor), ustawienie napięcia BEC (5.1V-8.1V) oraz kierunku obrotów silnika.

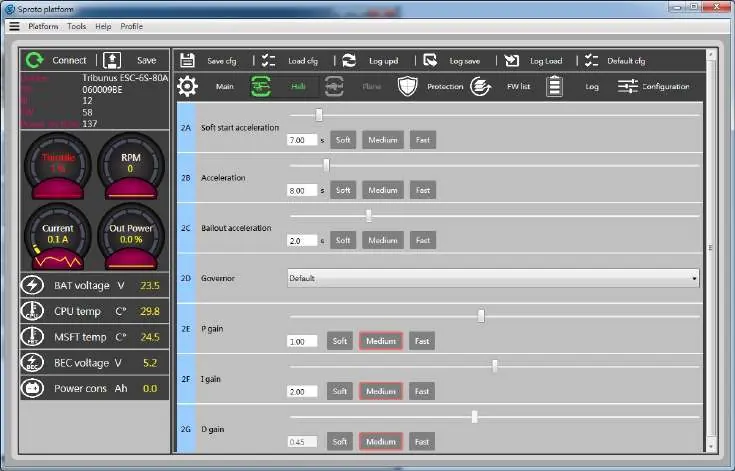

• Helicopter Mode: Ustawienia Soft Start, Acceleration, Bailout Acceleration oraz zyski gubernatora (P, I, D).

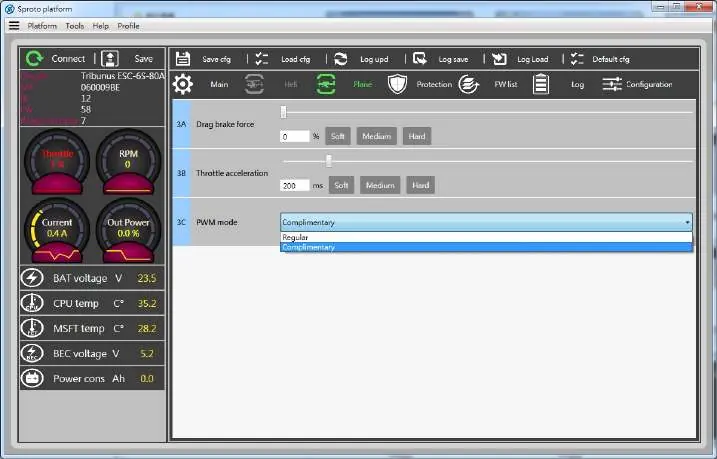

• Airplane Mode: Ustawienia hamulca (Drag Brake), przyspieszenia przepustnicy oraz trybu PWM (Regular/Complimentary).

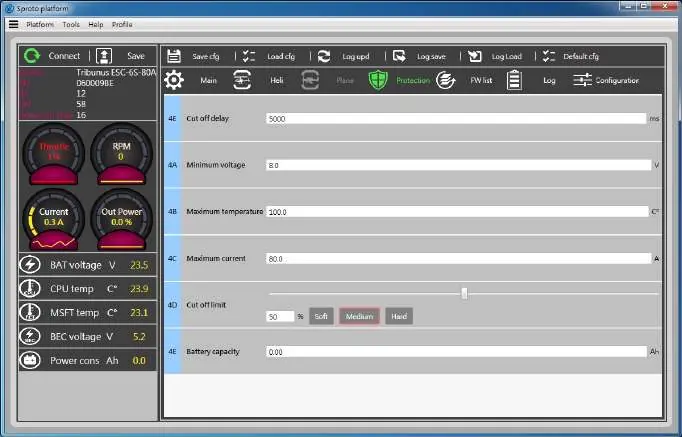

• Protection: Ustawienia limitów (napięcie, temperatura, prąd, pojemność baterii).

Integracja z Mikado VBar

Regulator Tribunus wspiera pełną integrację z systemem Mikado VBar Control. Wymaga to podłączenia przewodu telemetrii do portu telemetrii w VBar NEO oraz zainstalowania aplikacji Scorpion ESC Support w nadajniku. Po konfiguracji, ustawienia regulatora można zmieniać bezpośrednio z poziomu radia.

Zestaw przeciwiskrowy (Anti-Spark DIY)

Instrukcja zawiera szczegółowy opis montażu zestawu przeciwiskrowego (PTC Resettable fuse), który zapobiega iskrzeniu podczas podłączania baterii. Zestaw składa się z bezpiecznika PTC, rurki plastikowej i koszulki termokurczliwej.

Gwarancja i serwis

Produkt objęty jest roczną gwarancją producenta. W przypadku awarii należy skontaktować się z działem RMA pod adresem [email protected] w celu uzyskania numeru RMA przed wysyłką urządzenia do serwisu.
