Instrukcja obsługi elektronicznego regulatora prędkości (ESC) Scorpion Tribunus III...

Najważniejsze informacje z instrukcji

Regulator Scorpion Tribunus III to zaawansowany sterownik silnika bezszczotkowego (ESC) z wbudowanym BEC, telemetrią i funkcją logowania danych. Przed przystąpieniem do pracy należy pamiętać o kluczowych zasadach bezpieczeństwa: zawsze zdejmuj śmigło (w samolotach) lub pinion (w helikopterach) podczas pracy z podłączonym zasilaniem, aby uniknąć przypadkowego uruchomienia silnika.

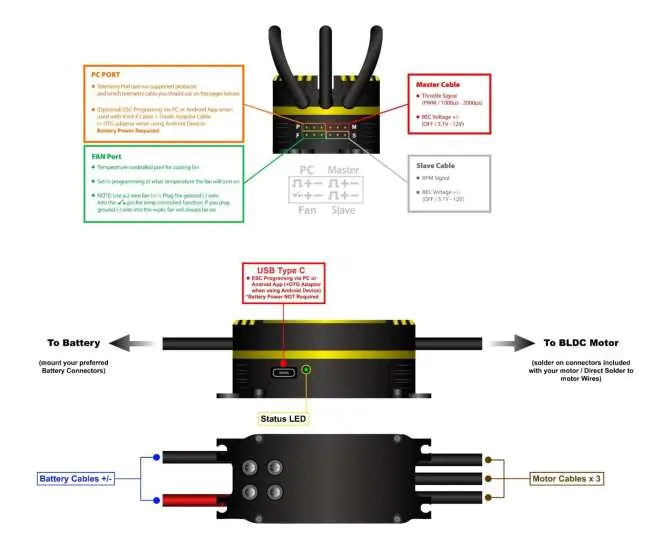

Podłączenie i instalacja

Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i wydajności:

• Bateria: Przylutuj odpowiednie złącze do przewodów zasilających. Uważaj na polaryzację – odwrotne podłączenie spowoduje uszkodzenie ESC i utratę gwarancji.
• Silnik: Użyj złączy typu bullet. Upewnij się, że przewody fazowe są dobrze zaizolowane.
• Odbiornik/Telemetria: Kabel Master (czerwony) podłącz do kanału przepustnicy. Kabel Slave (czarny) służy do sygnału RPM i zasilania BEC.
• Wentylator: Zaleca się użycie dołączonego wentylatora chłodzącego, szczególnie przy wysokich obciążeniach.

Pierwsze uruchomienie i kalibracja

Przed pierwszym lotem konieczna jest kalibracja zakresu przepustnicy:

1. Zdejmij śmigło lub pinion.
2. Włącz nadajnik i ustaw przepustnicę na maksimum.
3. Podłącz zasilanie do ESC. Po kilku sekundach usłyszysz sygnał dźwiękowy.
4. Przesuń drążek przepustnicy do pozycji minimum w ciągu 3 sekund.
5. Usłyszysz dwa sygnały dźwiękowe potwierdzające zakończenie kalibracji.

Konfiguracja parametrów

Regulator posiada rozbudowane opcje konfiguracji dostępne przez oprogramowanie SPROTO:

• Tryby pracy (Device Mode): Wybierz odpowiedni tryb (Heli Gov, Airplane, Boat) w zależności od modelu.
• Napięcie BEC: Programowalne w zakresie 5.0V - 12.1V. Upewnij się, że serwa obsługują wybrane napięcie.
• Ochrona (Protection Settings): Możesz ustawić limity napięcia, temperatury i prądu.
• Heli Settings: Dostępne parametry P/I/D gain dla gubernatora.

Oprogramowanie SPROTO

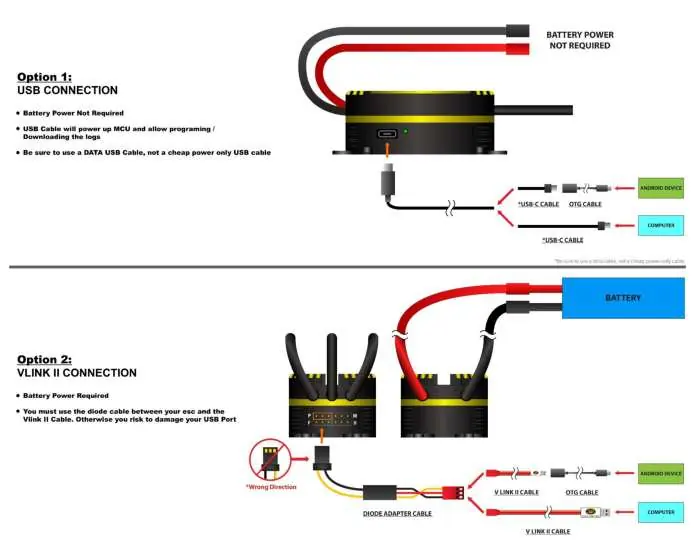

SPROTO to dedykowane narzędzie do konfiguracji, aktualizacji firmware i analizy logów. Po podłączeniu ESC do komputera kablem USB-C (lub VLink II), oprogramowanie pozwala na zapisywanie i wczytywanie ustawień oraz przeglądanie wykresów pracy w czasie rzeczywistym.

Rozwiązywanie problemów

W przypadku problemów z połączeniem lub pracą silnika:

• Sprawdź, czy używasz kabla USB typu "Data" (nie tylko do ładowania).
• Upewnij się, że ESC nie jest w trybie "Unsolicited telemetry" podczas próby połączenia z PC (wymaga połączenia w ciągu 5 sekund od włączenia).
• Jeśli silnik nie startuje, sprawdź kalibrację przepustnicy i czy drążek był w pozycji 0% przy inicjalizacji.
• W przypadku przegrzewania, sprawdź logi i upewnij się, że przełożenie (gearing) jest odpowiednie dla danego modelu.
