Instrukcja obsługi nadajnika Spektrum iX14
Szybki przewodnik po nadajniku Spektrum iX14. Dowiedz się, jak ładować urządzenie, konfigurować modele, wiązać odbiornik, regulować drążki i korzystać z systemu Android.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nadajnik Spektrum iX14 to zaawansowane urządzenie sterujące oparte na systemie Android. Przed przystąpieniem do użytkowania należy naładować akumulator, zapoznać się z funkcjami przełączników oraz przeprowadzić proces wiązania z odbiornikiem. Urządzenie wymaga ostrożności podczas obsługi i nie jest zabawką dla dzieci poniżej 14 roku życia.
Elementy nadajnika i funkcje
Nadajnik wyposażony jest w liczne przełączniki, pokrętła i porty. Kluczowe elementy to:
- Antena i LED: Wskaźniki statusu i transmisji sygnału.
- Ekran dotykowy LCD: Główny interfejs użytkownika oparty na systemie Android.
- Porty: USB-C do ładowania, port szeregowy, gniazdo audio oraz slot na kartę pamięci.
- Przełączniki i drążki: Konfigurowalne elementy sterujące, których funkcje można przypisać w menu nadajnika.
Ładowanie akumulatora
Do optymalnego ładowania wymagany jest zasilacz USB o wydajności co najmniej 2-3A. Użycie słabszego zasilacza może wydłużyć czas ładowania lub uniemożliwić ładowanie podczas pracy nadajnika.
- Podłącz zasilacz USB do gniazdka.
- Podłącz magnetyczny kabel USB do zasilacza.
- Włóż magnetyczny adapter micro USB do portu z tyłu nadajnika.
- Połącz kabel z adapterem. Dioda LED będzie migać na niebiesko podczas ładowania.
- Ładowanie jest zakończone, gdy ikona baterii na ekranie wskazuje pełne naładowanie.
Ostrzeżenia: Nigdy nie pozostawiaj ładowanego akumulatora bez nadzoru. Nie zmieniaj limitu niskiego napięcia dla akumulatorów Li-Ion poniżej 3.3V.
Uruchamianie i nawigacja
Nadajnik uruchamia się poprzez przytrzymanie przycisku zasilania. System operacyjny Android pozwala na nawigację za pomocą gestów (tapnięcia, przesunięcia). Aplikacja Spektrum AirWare uruchamia się automatycznie. Dostęp do paska powiadomień i ustawień Androida uzyskuje się poprzez przesunięcie palcem od górnej krawędzi ekranu.
Konfiguracja modeli i wiązanie
Aby utworzyć nowy model, należy przejść do menu Model Utilities (ikona pióra na pulpicie). Proces wiązania (Binding) polega na połączeniu nadajnika z odbiornikiem. Można go zainicjować bezpośrednio z ekranu głównego przyciskiem BIND lub z menu Model Setup.
Regulacja drążków
Nadajnik umożliwia fizyczną regulację drążków (gimbal):
- Naciąg drążków: Regulacja siły oporu drążków za pomocą śrub pod gumowymi zaślepkami.
- Zmiana trybu (Throttle Limit): Możliwość ograniczenia skoku drążka gazu przy zmianie trybów (np. z 1 na 2). Wymaga zdjęcia plastikowych osłon i przesunięcia przełącznika limitu gazu.
Dane techniczne
- Kanały: 14
- Pamięć modeli: 250
- Częstotliwość: 2.4GHz (DSMX/DSM2)
- Akumulator: Li-Ion 10,500mAh
- System operacyjny: Android
Praktyczna pomoc
Typowe problemy
Nadajnik nie ładuje się lub ładuje bardzo wolno
Upewnij się, że używasz zasilacza USB o wydajności co najmniej 2-3A. Słabsze zasilacze mogą być niewystarczające.
Drążki są zbyt luźne lub zbyt sztywne
Wyreguluj śruby naciągu znajdujące się pod gumowymi zaślepkami na obudowie nadajnika.
Błąd niskiego napięcia baterii
Nigdy nie zmieniaj limitu niskiego napięcia dla akumulatorów Li-Ion poniżej 3.3V, aby uniknąć uszkodzenia baterii i nadajnika.
Przed użyciem
- Naładuj akumulator nadajnika przed pierwszym użyciem.
- Sprawdź wszystkie serwa i ich połączenia przed każdym lotem.
- Włącz funkcję 'throttle cut' (odcięcie gazu) przed zbliżeniem się do modelu.
- Upewnij się, że antena nie jest skierowana bezpośrednio w stronę modelu.
- Sprawdź, czy warunki pogodowe pozwalają na bezpieczny lot.
Parametry w praktyce
- Pamięć modeli: 250
- Liczba profili modeli, które można zapisać w pamięci nadajnika.
- Akumulator: 10,500mAh
- Pojemność akumulatora Li-Ion zapewniająca czas pracy nadajnika.
- Częstotliwość: 2.4GHz
- Standard transmisji radiowej DSMX/DSM2.
Ilustracje i schematy

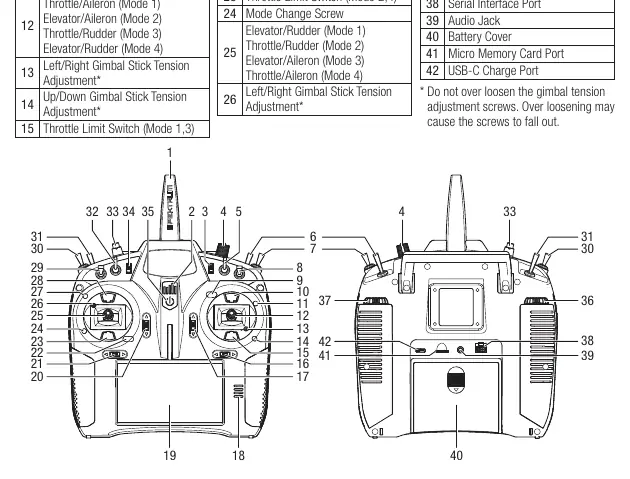

- Strona 3 zawiera szczegółowy schemat nadajnika z numeracją wszystkich przełączników, portów i elementów sterujących.
- Strona 9 pokazuje punkty regulacji drążków (gimbal) oraz sposób zmiany trybu pracy (throttle limit).
Zgodność modelu
- Kompatybilny z odbiornikami Spektrum DSM2 i DSMX (wersja EU nie obsługuje DSM2).
- Wymaga zasilacza USB o wydajności 2-3A do optymalnego ładowania.
