Silnik Hobbywing XERUN BANDIT G4R to zaawansowana jednostka bezszczotkowa przeznaczona do wyścigów klasy 1/10 Outlaw Stock. Przed użyciem należy upewnić się, że ESC jest poprawnie zaprogramowane, a wszystkie połączenia są dobrze zaizolowane. Nigdy nie uruchamiaj silnika na pełnych obrotach bez zamontowanej zębatki (pinion), ponieważ może to doprowadzić do uszkodzenia. W przypadku przegrzania (powyżej 100°C/212°F) należy natychmiast przerwać pracę i pozwolić silnikowi ostygnąć.

Instalacja i podłączenie

Podczas montażu silnika w modelu należy użyć śrub M3. Głębokość otworów montażowych wynosi 4 mm; upewnij się, że śruby nie są zbyt długie, aby nie uszkodzić wnętrza silnika. Przy podłączaniu do regulatora (ESC) należy zachować kolejność faz A, B i C (A-A, B-B, C-C). Niewłaściwa kolejność uniemożliwi poprawną pracę silnika. Pamiętaj również o podłączeniu kabla sensora.

Schemat podłączenia silnika do regulatora (ESC)
Schemat podłączenia silnika do regulatora (ESC)

Regulacja timingu

Silnik posiada regulowany timing w zakresie 20-60 stopni. Aby dokonać regulacji, należy poluzować śrubę na tylnej pokrywie silnika. Obrót tylnej pokrywy zgodnie z ruchem wskazówek zegara zmniejsza timing, a przeciwnie do ruchu wskazówek zegara – zwiększa go. Zwiększenie timingu podnosi obroty (RPM), ale również temperaturę pracy i zmniejsza wydajność. Domyślne ustawienie wynosi 43 stopnie.

Dobór przełożenia (FDR)

FDR (Final Drive Ratio) to stosunek obrotów zębatki do kół. Wartość ta zależy od warunków na torze, przyczepności, opon i wagi pojazdu. Instrukcja podaje wartości początkowe dla trybu Blinky. Jeśli silnik się przegrzewa, należy zmniejszyć timing lub zwiększyć FDR (zmienić zębatkę na mniejszą lub koło odbiorcze na większe).

Montaż i demontaż

Silnik jest przystosowany do łatwego demontażu w celu konserwacji. Zaleca się okresowe sprawdzanie łożysk i czyszczenie wnętrza. Proces montażu obejmuje instalację tylnej pokrywy z modułem sensora, rotora, przedniej pokrywy oraz dokręcenie śrub mocujących. Podczas demontażu należy postępować w odwrotnej kolejności.

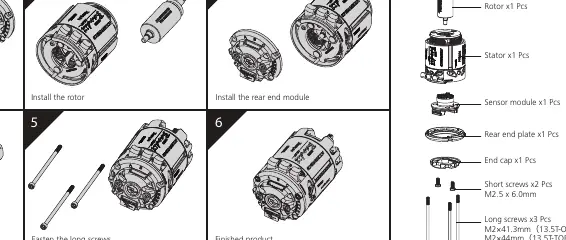

Kroki montażu i demontażu silnika
Kroki montażu i demontażu silnika

Środki ostrożności

  • Podczas lutowania przewodów kontroluj czas (maks. 5 sekund) i używaj lutownicy o mocy co najmniej 60W.
  • Chroń silnik przed kontaktem z wodą, olejem, paliwem i innymi cieczami przewodzącymi.
  • Zaleca się aktywację funkcji ochrony termicznej (Motor Thermal Protection) w ustawieniach ESC.

Praktyczna pomoc

Typowe problemy

Silnik przegrzewa się podczas pracy.

Sprawdź temperaturę za pomocą miernika podczerwieni. Pozwól silnikowi ostygnąć. Zmniejsz timing lub zwiększ przełożenie FDR (zmień zębatkę na mniejszą).

Silnik nie pracuje poprawnie po podłączeniu.

Sprawdź kolejność faz A, B, C między silnikiem a ESC (muszą być połączone odpowiednio A-A, B-B, C-C). Sprawdź poprawność podłączenia kabla sensora.

Uszkodzenie silnika przy montażu.

Upewnij się, że śruby montażowe M3 nie są dłuższe niż 4 mm, aby nie uszkodzić uzwojenia.

Przed użyciem

  • Sprawdź kolejność przewodów między ESC a silnikiem (A-A, B-B, C-C).
  • Upewnij się, że śruby montażowe nie przekraczają 4 mm głębokości.
  • Zamontuj zębatkę (pinion) przed uruchomieniem silnika.
  • Upewnij się, że ESC jest poprawnie zaprogramowane.
  • Sprawdź, czy kabel sensora jest dobrze wpięty w oba urządzenia.

Parametry w praktyce

FDR (Final Drive Ratio)
Stosunek obrotów zębatki do kół. Kluczowy parametr dla dostosowania wydajności silnika do warunków na torze.

Ilustracje i schematy

  • Schemat połączeń: Ilustruje poprawne podłączenie faz A, B, C oraz kabla sensora między silnikiem a ESC.
  • Schemat montażu: Pokazuje kolejność składania części silnika (rotor, łożyska, pokrywy).

Zgodność modelu

  • Silnik przeznaczony do wyścigów klasy 1/10 Outlaw STOCK.
  • Wymaga ESC z obsługą sensorów.
