Instrukcja obsługi elektronicznego regulatora obrotów Hobbywing Seaking V4

Najważniejsze informacje z instrukcji

Elektroniczny regulator obrotów (ESC) Hobbywing Seaking V4 jest przeznaczony do łodzi zdalnie sterowanych. Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji zakresu przepustnicy, aby zapewnić prawidłową współpracę z nadajnikiem. Urządzenie posiada zaawansowane funkcje zabezpieczające (niskie napięcie, przegrzanie, przeciążenie) oraz możliwość programowania parametrów za pomocą karty LED, modułu LCD lub programatora OTA.

Opis urządzenia i specyfikacja

Seria Seaking V4 obejmuje modele 30A, 60A, 90A oraz 120A. Urządzenia charakteryzują się wodoodpornością klasy IP67, wbudowanym układem BEC o regulowanym napięciu oraz obsługą telemetrii danych przez aplikację HW Link (przy użyciu modułu OTA). Szczegółowe parametry prądowe, obsługiwane ogniwa LiPo oraz wymiary różnią się w zależności od konkretnego modelu (szczegóły w tabeli specyfikacji w instrukcji).

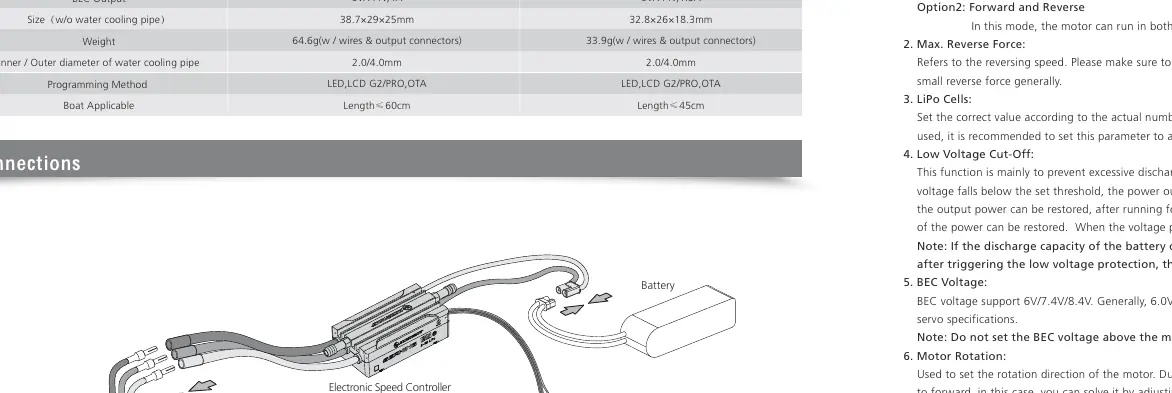

Podłączenie

Podłączenie systemu wymaga poprawnego połączenia silnika, odbiornika oraz akumulatora:

• Silnik: Nie ma określonej kolejności przewodów. Jeśli silnik obraca się w niewłaściwym kierunku, zamień dwa przewody miejscami lub zmień ustawienie w parametrach ESC.
• Chłodzenie wodne: Podłącz rurki chłodzące zgodnie z instrukcją wewnątrz łodzi, używając opasek zaciskowych.
• Odbiornik: Wepnij kabel przepustnicy do kanału przepustnicy w odbiorniku. Czerwony przewód dostarcza napięcie BEC – nie podłączaj zewnętrznego zasilania do odbiornika, jeśli używasz BEC.
• Kabel sygnałowy AUX: Żółty kabel służy do podłączenia kanału AUX w celu zdalnej regulacji parametrów w czasie rzeczywistym.
• Akumulator: Upewnij się, że polaryzacja (+/-) jest zgodna. Odwrotne podłączenie spowoduje uszkodzenie ESC.

Kalibracja zakresu przepustnicy

Kalibrację należy wykonać przy pierwszym użyciu lub po zmianie nadajnika:

1. Włącz nadajnik i ustaw parametry przepustnicy (D/R, EPA, ATL) na 100%.
2. Ustaw przepustnicę w pozycji neutralnej (lub zgodnie z instrukcją dla danego typu nadajnika).
3. Włącz zasilanie ESC.
4. Postępuj zgodnie z sygnałami dźwiękowymi (beeps) potwierdzającymi ustawienie punktów końcowych (pełna przepustnica, pozycja neutralna).

Programowanie parametrów

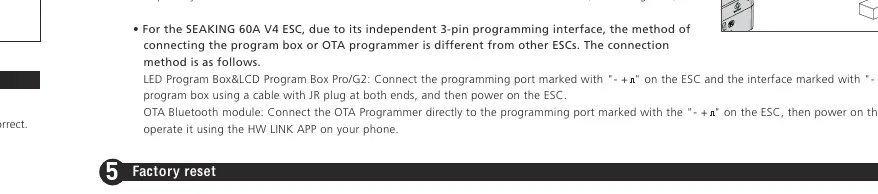

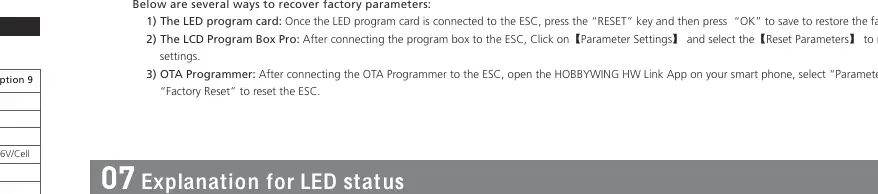

Parametry można zmieniać za pomocą karty LED, LCD Program Box Pro/G2 lub modułu OTA Bluetooth. W przypadku modułu OTA, podłącz ESC do modułu za pomocą kabla Y, a następnie użyj aplikacji HW Link na smartfonie. Dostępne ustawienia obejmują m.in. tryb pracy (Forward Only/Forward and Reverse), siłę hamowania wstecznego, odcięcie niskiego napięcia (LiPo Cutoff), napięcie BEC oraz timing silnika.

Kody błędów LED

Status pracy sygnalizowany jest diodami LED:

• Czerwona migająca (pojedynczo): Niskie napięcie akumulatora.
• Niebieska migająca (pojedynczo): Przegrzanie ESC (moc ograniczona do 50%).
• Niebieska migająca (trzy razy): Zabezpieczenie nadprądowe.
• Niebieska migająca (pięć razy): Przegrzanie kondensatora.

Rozwiązywanie problemów

W przypadku problemów z działaniem:

• Silnik nie startuje: Sprawdź połączenia akumulatora, napięcie pakietu oraz czy przepustnica została poprawnie skalibrowana.
• Odwrócony kierunek obrotów: Zamień dwa przewody silnika lub zmień parametr "Motor Rotation".
• Silnik przerywa pracę: Sprawdź, czy nie zadziałało zabezpieczenie termiczne lub czy nie ma zakłóceń sygnału w odbiorniku.
