Instrukcja montażu piekarnika GE Advantium 120V
Szybki przewodnik instalacji piekarników GE Advantium 120V. Zawiera wymiary wnęk, wymagania elektryczne, instrukcje montażu w szafce oraz montażu z szufladą akcesoryjną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu piekarników GE Advantium 120V. Instalacja wymaga podstawowych umiejętności mechanicznych i elektrycznych. Czas montażu wynosi około 1 godziny. Piekarnik musi być zainstalowany w szafce, która jest solidnie przymocowana do konstrukcji budynku. Ze względów bezpieczeństwa, jeśli piekarnik jest instalowany poniżej 36 cali (ok. 91 cm), należy użyć plastikowej listwy dolnej i nie usuwać plastikowej listwy drzwiowej, aby zapobiec ryzyku oparzeń dzieci.
Wymagania elektryczne
- Piekarnik wymaga zasilania 120V, 60 Hz, 15-amperowego obwodu.
- Pobór mocy wynosi 1,8 kW.
- Przewód zasilający ma 48 cali długości.
- Nie używaj przedłużaczy.
- Gniazdko elektryczne powinno być zainstalowane w tylnej ścianie wnęki, w zasięgu przewodu zasilającego.
Przygotowanie wnęki

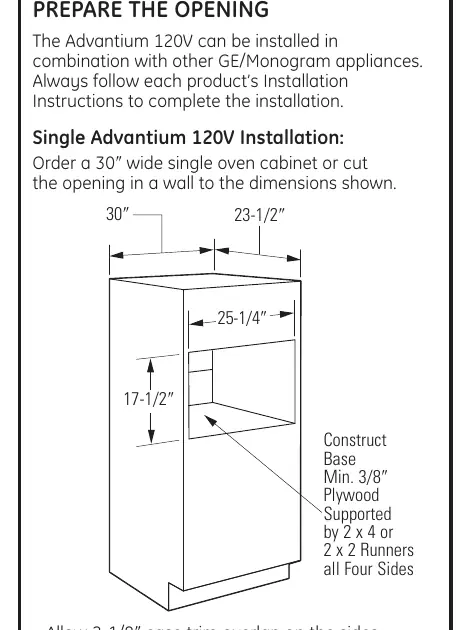

Wymiary wnęki różnią się w zależności od tego, czy instalujesz piekarnik z szufladą akcesoryjną, czy bez niej. Zawsze sprawdzaj odpowiedni schemat dla swojej konfiguracji. Piekarnik musi spoczywać na solidnej podstawie z sklejki o grubości co najmniej 3/8 cala, wspartej na listwach 2x4 lub 2x2.
Instrukcja montażu
- Przygotowanie: Usuń opakowanie i części. Upewnij się, że masz wszystkie elementy (śruby, listwy).
- Montaż drzwi: Jeśli instalujesz piekarnik powyżej 36 cali, możesz usunąć plastikową listwę z dołu drzwi.
- Wsuwanie: Wsuń piekarnik do wnęki, podłączając wcześniej przewód zasilający. Uważaj, aby nie przytrzasnąć przewodu.

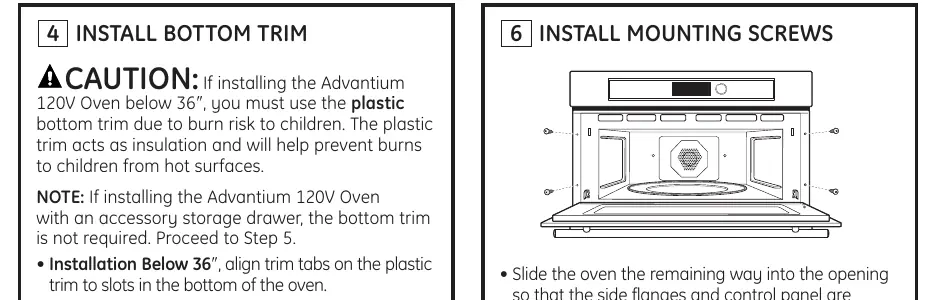

- Listwa dolna: Zamontuj listwę dolną (plastikową lub metalową) zgodnie z instrukcją dla danej wysokości montażu.
- Mocowanie: Wywierć otwory pilotowe przez boczne kołnierze i przykręć piekarnik do ramy szafki za pomocą dołączonych śrub.
Montaż z szufladą akcesoryjną

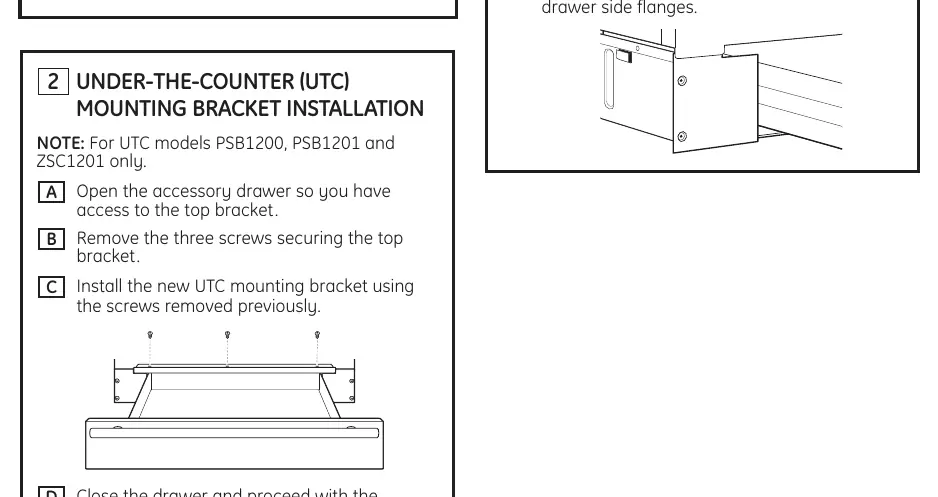

Jeśli instalujesz piekarnik z szufladą akcesoryjną, musisz najpierw zmontować oba urządzenia ze sobą przed włożeniem ich do szafki. Szuflada musi być przykręcona do piekarnika za pomocą dostarczonych wsporników bocznych. Modele ZSC1202 nie mogą być instalowane z szufladą akcesoryjną.
Praktyczna pomoc
Typowe problemy
Piekarnik nie mieści się w szafce
Sprawdź wymiary wnęki; wymagania różnią się w zależności od tego, czy instalujesz szufladę akcesoryjną, czy nie.
Ryzyko oparzeń dzieci
Jeśli instalujesz piekarnik poniżej 36 cali, musisz użyć plastikowej listwy dolnej i nie usuwać plastikowej listwy drzwiowej.
Piekarnik przechyla się
Piekarnik musi być bezpiecznie zainstalowany w szafce, która jest przymocowana do konstrukcji budynku. Nigdy nie pozwalaj nikomu stawać na drzwiach piekarnika.
Przed użyciem
- Sprawdź, czy szafka wytrzyma obciążenie 160 funtów (ok. 72 kg).
- Upewnij się, że masz dostęp do gniazdka 120V, 15A w pobliżu.
- Przygotuj wiertarkę, śrubokręt krzyżakowy #2, poziomicę i piłę.
- Upewnij się, że wnęka ma odpowiednie wymiary (różne dla wersji z szufladą i bez).
- Sprawdź, czy posiadasz wszystkie części: śruby, listwy, wsporniki.
Parametry w praktyce
- Waga całkowita
- Do 160 funtów (piekarnik + szuflada + obciążenie).
- Wymagania montażowe
- Wymagana solidna podstawa z sklejki 3/8 cala.
Ilustracje i schematy
- Schematy wnęk pokazują wymagane wymiary dla różnych konfiguracji (z szufladą, bez, pod płytą grzejną).
- Schemat elektryczny wskazuje strefę montażu gniazdka w tylnej ścianie wnęki.
Zgodność modelu
- Modele ZSC1202 nie mogą być instalowane z szufladą akcesoryjną.
- Modele ZSC1201 wymagają specjalnych warunków przy instalacji z szufladą.
- Piekarnik może być instalowany pod płytą grzejną, jeśli jest to zgodne z etykietą na urządzeniu.
