Instrukcja instalacji piekarnika do zabudowy GE Advantium 120V
Kompletny przewodnik instalacji piekarnika do zabudowy GE Advantium 120V. Dowiedz się, jak przygotować otwór montażowy, podłączyć zasilanie i bezpiecznie zamontować urządzenie w szafce.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instalacja piekarnika GE Advantium 120V wymaga podstawowych umiejętności mechanicznych i elektrycznych. Czas potrzebny na instalację wynosi około 1 godziny. Piekarnik musi być zainstalowany w szafce, która jest solidnie przymocowana do konstrukcji budynku. Należy pamiętać, że niewłaściwa instalacja może skutkować utratą gwarancji.
Przygotowanie do instalacji
Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie niezbędne narzędzia:
- Śrubokręt krzyżakowy nr 2
- Wiertarka ręczna
- Wiertło 3/32 cala
- Śrubokręt płaski 3/8 cala
- Poziomica
- Piła
- Okulary ochronne
Wymagania elektryczne: Urządzenie wymaga obwodu 120V, 60Hz, 15A. Gniazdko elektryczne powinno znajdować się w zasięgu 48-calowego przewodu zasilającego.

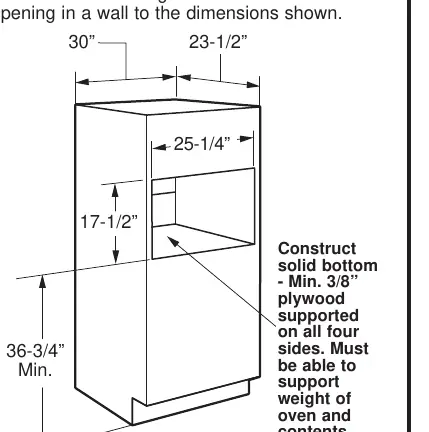

Przygotowanie otworu montażowego
Instrukcja przewiduje dwa główne typy montażu: standardowy oraz montaż typu Flush Mount (licowany z frontem szafki). W przypadku montażu Flush Mount wymagane są wysokie umiejętności stolarskie. Zawsze należy zachować minimalną wysokość 36-3/4 cala od podłogi do otworu montażowego, chyba że zainstalowano plastikową listwę wykończeniową.
Instrukcja montażu krok po kroku
- Usunięcie opakowania i części: Rozpakuj urządzenie i zlokalizuj zestaw montażowy.
- Demontaż listwy drzwiowej: W przypadku instalacji powyżej 36 cali, można usunąć plastikową listwę z dołu drzwi dla celów estetycznych.
- Wsuwanie piekarnika: Wymagana pomoc drugiej osoby. Nie podnoś piekarnika za uchwyt. Wsuń urządzenie do otworu, podłącz zasilanie i upewnij się, że przewód nie jest przytrzaśnięty.
- Montaż listwy dolnej: Jeśli instalujesz piekarnik poniżej 36 cali, konieczne jest użycie plastikowej listwy dolnej w celu ochrony przed oparzeniami.
- Montaż śrub mocujących: Wywierć otwory pilotowe przez boczne kołnierze i przykręć piekarnik do ramy szafki.
- Finalizacja: Włącz zasilanie i sprawdź, czy oświetlenie wewnętrzne działa po otwarciu drzwi.
Bezpieczeństwo
Urządzenie musi być uziemione. Nigdy nie używaj przedłużaczy. Jeśli instalujesz piekarnik poniżej 36 cali, nie usuwaj plastikowej listwy drzwiowej, ponieważ pełni ona funkcję izolacji termicznej, chroniąc dzieci przed oparzeniami.
Praktyczna pomoc
Typowe problemy
Ryzyko oparzeń dzieci przy instalacji poniżej 36 cali
Konieczne jest użycie plastikowej listwy dolnej oraz pozostawienie plastikowej listwy drzwiowej, które działają jako izolacja termiczna.
Piekarnik nie mieści się w otworze
Sprawdź wymiary wycięcia w szafce. Wymiary różnią się w zależności od tego, czy instalujesz piekarnik z szufladą do przechowywania czy bez.
Brak zasilania po instalacji
Upewnij się, że gniazdko elektryczne jest poprawnie zainstalowane i uziemione, a obwód 15A jest aktywny.
Przed użyciem
- Sprawdź, czy szafka ma odpowiednią szerokość (30 cali).
- Upewnij się, że masz wymagane narzędzia (śrubokręt, wiertarka, poziomica).
- Sprawdź, czy powierzchnia montażowa utrzyma ciężar piekarnika.
- Upewnij się, że gniazdko elektryczne jest w zasięgu przewodu zasilającego.
- Załóż okulary ochronne przed rozpoczęciem prac.
Parametry w praktyce
- 120V, 60Hz, 15A
- Wymagane parametry zasilania elektrycznego dla urządzenia.
Ilustracje i schematy

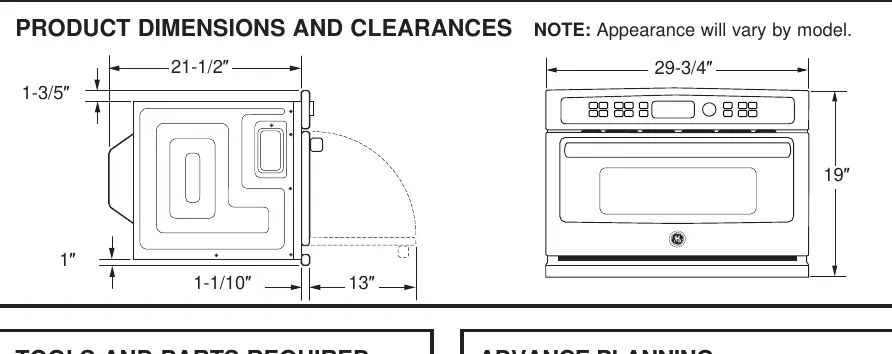

- Schematy pokazują wymiary wycięcia dla różnych konfiguracji (standard, flush mount, z szufladą).
- Rysunki ilustrują sposób montażu listwy dolnej i mocowania piekarnika śrubami do ramy szafki.
Zgodność modelu
- Tylko wybrane modele (PSB9120, PWB7030) mogą być instalowane z szufladą do przechowywania poniżej 36 cali.
- Instalacja Flush Mount wymaga wysokich umiejętności stolarskich.
- Model ZSC1202 nie może być instalowany z szufladą do przechowywania.
