Instrukcja montażu lampy LED GE Type B HID Hazardous Rated
Kompletny przewodnik instalacji lampy LED GE Type B HID w oprawach oświetleniowych klasy niebezpiecznej. Instrukcja zawiera szczegółowe kroki montażu, schematy okablowania oraz wytyczne dla różnych modeli opraw.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji lampy LED typu B (HID Retrofit) w oprawach oświetleniowych przeznaczonych do pracy w strefach niebezpiecznych (Hazardous Rated). Produkt wymaga ominięcia istniejącego statecznika (bypass ballast). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi.
Bezpieczeństwo i przygotowanie
- Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne oprawy.
- Pozwól oprawie i starej lampie całkowicie ostygnąć, aby uniknąć ryzyka poparzenia.
- Upewnij się, że oprawa jest kompatybilna z lampą pod względem wymiarów i parametrów wejściowych.
- Nie wykonuj ani nie modyfikuj otworów w obudowie okablowania podczas instalacji.
- Chroń przewody przed kontaktem z ostrymi krawędziami metalowymi.
Wymagane narzędzia
- Śrubokręt płaski
- Klucz nastawny
- Obcinak do przewodów
- Ściągacz izolacji
Procedura instalacji (ogólna)
- Odłącz zasilanie elektryczne oprawy.
- Otwórz obudowę statecznika (zazwyczaj poprzez poluzowanie śruby/nakrętki i odchylenie pokrywy).
- Odłącz istniejące przewody od statecznika. Zachowaj przewód uziemiający (zielony).
- Odłącz przewody od oprawki lampy.

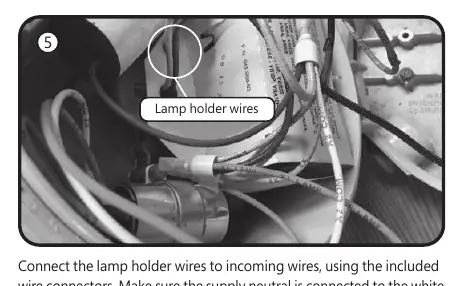

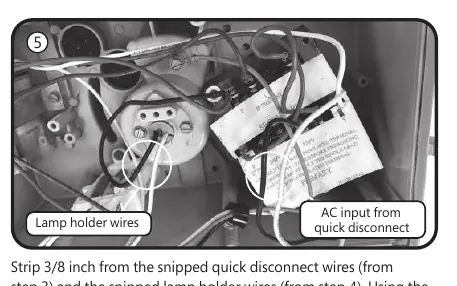

- Połącz przewody zasilające z przewodami oprawki lampy za pomocą dołączonych złączy (biały do białego, czarny do czarnego/kolorowego).
- Zamknij obudowę statecznika, upewniając się, że żadne przewody nie są przytrzaśnięte.
- Usuń starą lampę HID i sprawdź stan oprawki.
- Zainstaluj nową lampę LED, używając odpowiedniego adaptera (E26/E39) zgodnie z tabelą dla danego modelu oprawy.
- Naklej nową etykietę znamionową na oprawę.
- Przywróć zasilanie.
Kompatybilność
Instrukcja obejmuje retrofitting następujących serii opraw:
- GE Lighting Filtr-Gard
- Crouse-Hinds Champ VMV
- Appleton Mercmaster III oraz II
- GE Lighting Powr-Gard H9
- Hubbell Killark VM
- Holophane Petrolux P3M
- Thomas & Betts Hazlux 3
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów (biały do białego, czarny do czarnego/kolorowego) oraz czy zasilanie zostało przywrócone.
Oprawa nie pasuje do lampy
Upewnij się, że używasz odpowiedniego adaptera (E26/E39) zgodnie z tabelą dla danego modelu oprawy w instrukcji.
Przed użyciem
- Odłącz zasilanie elektryczne przed rozpoczęciem prac.
- Pozwól oprawie i starej lampie ostygnąć.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt, obcinak, ściągacz izolacji).
- Sprawdź, czy oprawa znajduje się w odpowiedniej lokalizacji (Class I, Division 2).
Ilustracje i schematy
- Schematy pokazują proces otwierania obudowy statecznika, odłączania starego okablowania i podłączania nowych przewodów lampy LED.
Zgodność modelu
- Wymaga instalacji przez wykwalifikowanego elektryka.
- Przeznaczona do opraw klasy niebezpiecznej (Hazardous Rated).
