Instrukcja obsługi systemu nagłośnieniowego Gemini WPX-2000 i WPX-2000TOGO

Szybki przewodnik po systemach nagłośnieniowych Gemini WPX-2000 oraz WPX-2000TOGO. Dowiedz się, jak obsługiwać mikser, łączyć się przez Bluetooth, korzystać z funkcji TWS oraz dbać o akumulator.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Systemy Gemini WPX-2000 i WPX-2000TOGO to modułowe systemy nagłośnieniowe typu line array. WPX-2000 jest zasilany sieciowo, a WPX-2000TOGO posiada wbudowany akumulator. Oba oferują 3-kanałowy mikser, Bluetooth, USB i funkcję TWS. str. 4, 13

Najważniejsze czynności

  • Parowanie Bluetooth str. 6, 11, 21, 30
  • Łączenie TWS str. 6, 11, 21, 30

Pierwsze uruchomienie

  • Włączanie str. 4, 7, 15, 20
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Zniekształcenia dźwięku

Zmniejsz Gain lub Master Volume, aż diody CLIP/LIMIT zgasną.

str. 4, 8, 11, 20

Konserwacja i reset

  • Factory Reset str. 6, 12, 22, 31

Dane techniczne

Parametr Wartość Znaczenie Strony
WPX-2000 Power 1200W Peak Moc szczytowa str. 7, 13
WPX-2000TOGO Power 1000W Peak Moc szczytowa str. 7, 13

Gdzie szukać w PDF

  • Panel sterowania str. 4, 10, 15, 19
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Budowa kolumny głośnikowej Strona 3 Panel sterowania miksera Strona 4 Wskaźnik stanu baterii Strona 5

Najważniejsze informacje z instrukcji

Seria Gemini WPX obejmuje dwa modele: WPX-2000 (zasilany sieciowo) oraz WPX-2000TOGO (zasilany akumulatorowo). Oba systemy to modułowe kolumny głośnikowe typu line array z wbudowanym 3-kanałowym mikserem, łącznością Bluetooth, USB oraz funkcją TWS (True Wireless Stereo) do łączenia dwóch głośników.

Opis urządzenia

System składa się z kolumny głośnikowej z 6 przetwornikami wysokotonowymi, opcjonalnych dystansów (spacerów) pozwalających na regulację wysokości oraz subwoofera z 8-calowym głośnikiem niskotonowym.

Budowa kolumny głośnikowej
Budowa kolumny głośnikowej

Obsługa i sterowanie

Panel tylny zawiera:

Panel sterowania miksera
Panel sterowania miksera
  • Gain Knobs: Regulacja wzmocnienia dla każdego kanału.
  • Przełączniki wejść: Wybór między Line/Mic (kanał 2) oraz Line/Gtr (kanał 3).
  • Master Volume: Główna głośność z diodami Power i Limit.
  • Equalizer: Regulacja tonów niskich (Bass) i wysokich (Treble).
  • Media Player: Sterowanie odtwarzaniem USB/Bluetooth.
  • Bluetooth/TWS: Przyciski do parowania urządzeń i łączenia dwóch głośników w tryb stereo.

Wskaźniki LED

  • CLIP (żółty): Sygnalizuje przesterowanie sygnału. Należy zmniejszyć wzmocnienie (Gain) na danym kanale.
  • POWER (zielony): Potwierdza włączenie urządzenia.
  • LIMIT (czerwony): Sygnalizuje aktywację limitera. Należy zmniejszyć Master Volume, aby uniknąć zniekształceń.

Funkcje Bluetooth i USB

Po włączeniu urządzenie domyślnie szuka połączenia Bluetooth. Aby połączyć dwa głośniki w trybie TWS, należy włączyć oba w trybie BT i przytrzymać przycisk TWS na obu urządzeniach. Odtwarzanie USB uruchamia się automatycznie po włożeniu nośnika (obsługiwane formaty: MP3, WAV, MP2, WMA).

Konserwacja akumulatora (tylko WPX-2000TOGO)

Akumulator litowy 11,1V wymaga ładowania przynajmniej raz na 70 dni, jeśli urządzenie nie jest używane. Wskaźnik baterii pokazuje poziom naładowania (100%, 75%, 50%, LOW, CHARGE). Wymiana akumulatora polega na odkręceniu śrub na spodzie subwoofera.

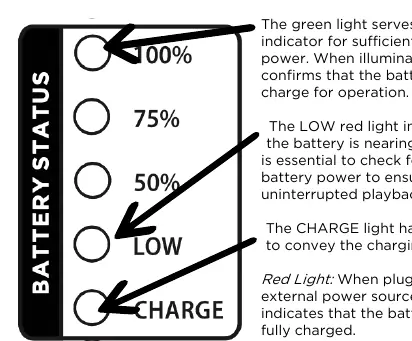

Wskaźnik stanu baterii
Wskaźnik stanu baterii

Rozwiązywanie problemów

Jeśli przyciski przestaną reagować lub wystąpią błędy w pamięci, można wykonać Factory Reset, przytrzymując przyciski MODE oraz PREVIOUS/REWIND przez ponad 6 sekund.

Praktyczna pomoc

Typowe problemy

Zniekształcony dźwięk

Zmniejsz Gain na kanałach wejściowych lub Master Volume, jeśli świeci się dioda CLIP lub LIMIT.

Brak połączenia Bluetooth

Upewnij się, że urządzenie jest w trybie parowania. Jeśli połączone, długie naciśnięcie przycisku Bluetooth rozłączy obecne urządzenie.

Bateria nie ładuje się

Sprawdź, czy używasz odpowiedniego zasilania. Ładuj urządzenie przynajmniej raz na 70 dni.

Przed użyciem

  • Sprawdź, czy wszystkie elementy (kolumna, dystanse, subwoofer) są stabilnie połączone.
  • Naładuj akumulator (tylko WPX-2000TOGO) przed pierwszym użyciem.
  • Ustaw Master Volume na minimum przed włączeniem.
  • Upewnij się, że przełączniki Line/Mic/Gtr są ustawione zgodnie z podłączonym źródłem.
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • Panel tylny zawiera wszystkie wejścia, wyjścia, pokrętła głośności, korektor oraz wskaźniki LED.
  • Wskaźnik baterii (WPX-2000TOGO) znajduje się na panelu tylnym i pokazuje stan naładowania.

Zgodność modelu

  • WPX-2000: Zasilanie sieciowe.
  • WPX-2000TOGO: Zasilanie akumulatorowe (11.1V Li-Battery).
