Instrukcja obsługi systemu line array FBT MYRA 214L
Szybki przewodnik po systemie line array FBT MYRA 214L. Dowiedz się o instalacji, mechanice riggingu, podłączeniach, ustawieniach DSP oraz specyfikacji technicznej.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FBT MYRA 214L to 3-drożny moduł line array. Wymaga wzmacniaczy z procesorem DSP i dedykowanych presetów FBT. Do montażu należy używać atestowanych akcesoriów i oprogramowania Rigging Safety Calculator. str. 3, 5, 15
Najważniejsze czynności
- Ustawianie kąta między modułami str. 7, 17
- Podłączanie kabli głośnikowych str. 8, 18
Pierwsze uruchomienie
- Weryfikacja konfiguracji w oprogramowaniu str. 7, 17
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 40Hz - 20kHz | Zakres częstotliwości | str. 11, 21 |
| SPL max | 147dB | Maksymalny poziom ciśnienia akustycznego | str. 11, 21 |
| Waga | 61.5 kg | Masa netto urządzenia | str. 11, 21 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 4, 14
- Mechanika i Rigging str. 7, 17
- Podłączenia str. 8, 18
- Specyfikacja str. 11, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

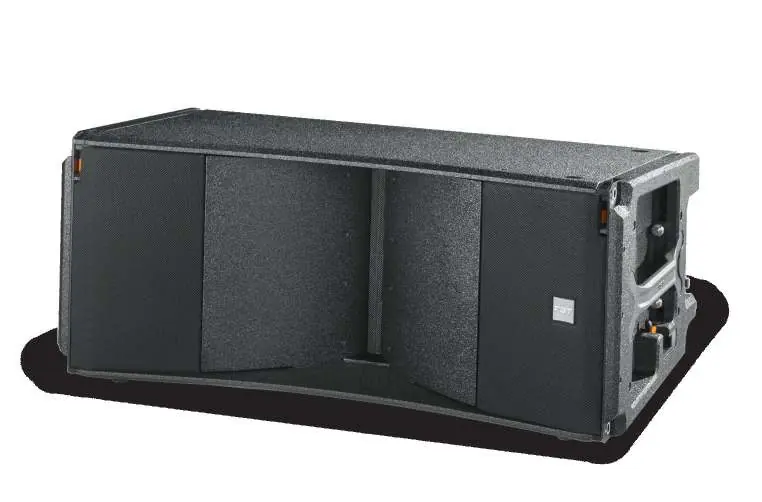

System FBT MYRA 214L to 3-drożny moduł line array o zmiennej krzywiźnie, przeznaczony do średnich i dużych zastosowań touringowych oraz instalacji stałych. System wymaga użycia wzmacniaczy z procesorem DSP i dedykowanych presetów FBT w celu zapewnienia poprawnej pracy i ochrony komponentów. Użycie systemu bez autoryzowanych presetów jest zabronione.
Bezpieczeństwo
- Nigdy nie przebywaj w bezpośrednim sąsiedztwie głośników pracujących na wysokim poziomie głośności, aby uniknąć uszkodzenia słuchu.
- Podczas instalacji na ziemi (ground stack) upewnij się, że podłoże jest stabilne i użyj pasów zabezpieczających przed przesunięciem.
- Używaj wyłącznie akcesoriów montażowych testowanych i zatwierdzonych przez FBT.
- Regularnie sprawdzaj stan techniczny akcesoriów montażowych i punktów mocowania pod kątem zużycia.
- Głośniki wytwarzają pole magnetyczne – zachowaj bezpieczną odległość od urządzeń wrażliwych na magnetyzm.
Opis systemu
MYRA 214L wykorzystuje dwa neodymowe drivery kompresyjne w konfiguracji koaksjalnej (4-calowa cewka MF, 2.5-calowa cewka HF) oraz dwa 14-calowe woofery neodymowe. Obudowa wykonana jest z wysokiej jakości sklejki brzozowej z powłoką poliuretanową.
Mechanika i montaż
System wyposażony jest w 4-punktowy mechanizm riggingu, który pozwala na łączenie do 24 modułów. Kąt między modułami można regulować w zakresie od 0,25° do 8° za pomocą pinów blokujących. Do obliczeń bezpieczeństwa konfiguracji należy używać oprogramowania MYRA Rigging Safety Calculator.
Podłączenia i zasilanie
System jest bi-amplifikowany i posiada dwa złącza Neutrik NLT4MP. Impedancja nominalna wynosi 4 Ohm dla sekcji LF oraz 16 Ohm dla sekcji MF/HF. W przypadku łączenia (linkowania) dwóch modułów, należy użyć wzmacniacza zdolnego do obsługi obciążenia 2 Ohm.
Oprogramowanie i konfiguracja

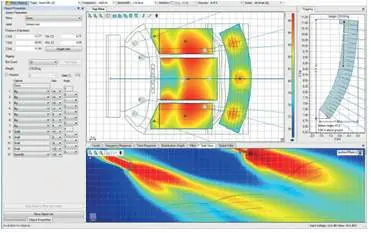

Do optymalizacji systemu zaleca się użycie oprogramowania AFMG EASE FOCUS 3. Pliki .GLL dla systemu MYRA są dostępne na stronie producenta. Należy zawsze korzystać z oficjalnych presetów DSP dostępnych w dokumencie "MYRA PASSIVE SYSTEM PRESET AND CONFIGURATIONS".
Dane techniczne
- Pasmo przenoszenia: 40Hz - 20kHz (@ -6dB)
- SPL max (cont/peak): 147dB
- Dyspersja pozioma: 90°
- Moc (długoterminowa): 800W LF / 300W MF/HF
- Wymiary: 930 x 398 x 530 mm
- Waga: 61.5 kg
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak odpowiedniej wydajności lub ryzyko uszkodzenia komponentów
Używaj wyłącznie wzmacniaczy z procesorem DSP i dedykowanych presetów FBT. Używanie systemu bez presetów jest zabronione.
Niestabilność systemu w konfiguracji ground stack
Upewnij się, że system stoi na solidnej powierzchni i użyj pasów zabezpieczających przed ruchem.
Przeciążenie wzmacniacza przy łączeniu modułów
Przy łączeniu dwóch modułów impedancja spada do 2 Ohm dla sekcji LF. Upewnij się, że wzmacniacz obsługuje takie obciążenie.
Przed użyciem
- Sprawdź stan techniczny wszystkich punktów mocowania i akcesoriów riggingowych.
- Upewnij się, że używasz oprogramowania MYRA Rigging Safety Calculator do weryfikacji bezpieczeństwa konfiguracji.
- Zweryfikuj, czy używasz dedykowanych presetów DSP dla systemu MYRA.
- Dobierz odpowiedni przekrój kabla: 4x2.5mm2 dla długości do 15m, 4x4mm2 dla długości powyżej 15m.
- Sprawdź, czy wszystkie piny blokujące są poprawnie osadzone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- SPL max (147dB)
- Maksymalny poziom ciśnienia akustycznego (ciągły/szczytowy), określający głośność systemu.
- Impedancja (4 Ohm LF / 16 Ohm MF/HF)
- Wartości impedancji nominalnej dla poszczególnych sekcji głośnikowych.
- Pasmo przenoszenia (40Hz - 20kHz)
- Zakres częstotliwości, które system jest w stanie efektywnie odtwarzać.
Ilustracje i schematy
- Schemat mechaniki (str. 7/17) pokazuje punkty mocowania, piny szybkiego zwalniania oraz flanszę do regulacji kąta.

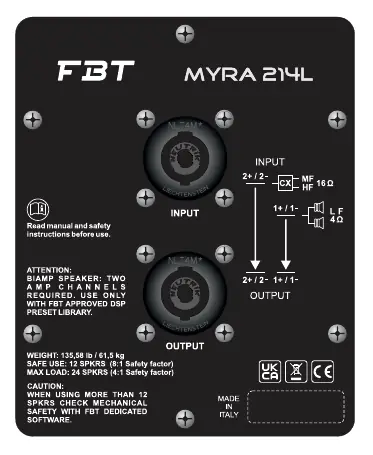

- Schemat połączeń (str. 8/18) przedstawia pinout złącza Neutrik NLT4MP (LF+/-, MHF+/-).
Zgodność modelu
- System wymaga wzmacniaczy z DSP.
- Kompatybilny z oprogramowaniem AFMG EASE FOCUS 3.
- Wymaga dedykowanych akcesoriów montażowych FBT.
