Instrukcja obsługi subwoofera FBT MUSE 218S
Przewodnik użytkownika subwoofera FBT MUSE 218S. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować wzmacniacz, dobrać parametry DSP oraz bezpiecznie eksploatować sprzęt.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- MUSE 218S to pasywny subwoofer wymagający zewnętrznego wzmacniacza i procesora DSP. Nie posiada wbudowanej zwrotnicy pasywnej, dlatego poprawne ustawienia DSP są kluczowe dla bezpieczeństwa i jakości dźwięku. str. 1, 3
Najważniejsze czynności
- Podłączenie kabli Speakon str. 3
Problemy i rozwiązania
Słaba wydajność akustyczna
Sprawdź ustawienia DSP. Urządzenie wymaga zewnętrznego procesora z parametrami FBT.
str. 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc RMS | 4000W | Zalecana moc wzmacniacza | str. 2 |
| Impedancja | 4 Ohm | Nominalna impedancja | str. 2 |
| SPL Max | 148.5 dB | Maksymalne ciśnienie akustyczne (peak) | str. 2 |
Gdzie szukać w PDF
- Dane techniczne str. 2
- Schemat połączeń str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
FBT MUSE 218S to pasywny subwoofer o dużej mocy, który nie posiada wbudowanej zwrotnicy pasywnej. Oznacza to, że do poprawnego i bezpiecznego działania wymaga zewnętrznego wzmacniacza oraz procesora DSP z odpowiednimi ustawieniami dostarczonymi przez producenta. Niewłaściwe ustawienia DSP mogą doprowadzić do uszkodzenia przetworników.
Opis urządzenia

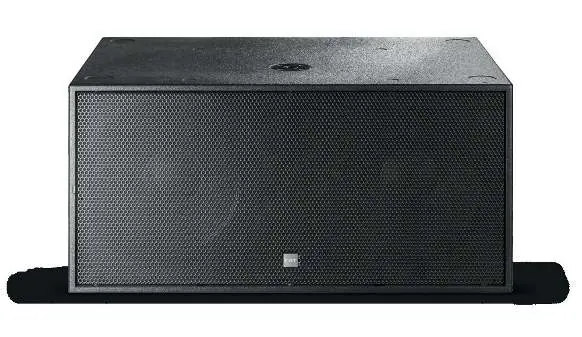

MUSE 218S to subwoofer typu bass-reflex z dwoma 18-calowymi głośnikami o dużym skoku membrany. Obudowa wykonana jest ze sklejki brzozowej o grubości 18 mm, pokrytej odporną na zarysowania farbą. Urządzenie wyposażone jest w sześć uchwytów transportowych oraz gniazdo M20 do montażu statywu.
Podłączenie i konfiguracja

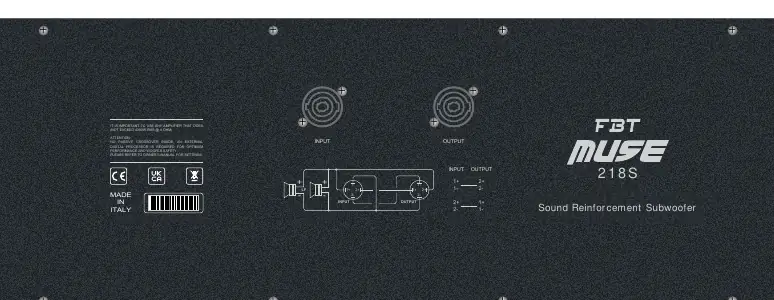

Na tylnym panelu znajdują się dwa złącza Neutrik Speakon NL4M (wejście i wyjście). Urządzenie pozwala na łączenie dwóch subwooferów za pomocą 4-żyłowego kabla Speakon.
- Wymagania kablowe: Należy używać kabli o przekroju 2.5mm² dla długości do 20 metrów oraz 4mm² dla odcinków powyżej 20 metrów.
- Konfiguracja 4-żyłowa: Wymagane jest użycie kabla 4-żyłowego między wzmacniaczem a pierwszym subwooferem. Kanał 1 wzmacniacza zasila pierwszy subwoofer, natomiast kanał 2 jest przekazywany na piny 1+/1- wyjścia Speakon, co pozwala na podłączenie kolejnego subwoofera.
- Łączenie (Link): W przypadku łączenia 4 subwooferów, należy pamiętać, że impedancja widziana przez wzmacniacz ulegnie zmianie (połączenie równoległe). Upewnij się, że wzmacniacz jest w stanie obsłużyć wynikającą z tego impedancję.
Akcesoria
Dla modelu MUSE 218S dostępne są opcjonalne akcesoria:
- MS-F210: Flybar umożliwiający podwieszanie lub tworzenie konfiguracji z satelitami.
- KBW-10045: Zestaw 4 kółek transportowych z hamulcem (średnica 100 mm).
Dane techniczne
- Moc zalecana: 4000W RMS @ 4 Ohm.
- Pasmo przenoszenia: od 30Hz (zależne od presetu).
- Maksymalne SPL: 148.5dB (peak).
- Złącza: 2x Speakon NL4M.
- Wymiary netto: 44,88 x 28,13 x 21,85 cala.
- Waga netto: 211,64 lbs.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub słaba jakość dźwięku
Sprawdź ustawienia zewnętrznego procesora DSP. Urządzenie nie posiada wbudowanej zwrotnicy, więc brak odpowiedniego przetwarzania sygnału może powodować problemy.
Ryzyko uszkodzenia głośników
Upewnij się, że wzmacniacz nie przekracza 4000W RMS przy 4 Ohm i że używasz dedykowanych ustawień DSP od FBT.
Przed użyciem
- Upewnij się, że posiadasz zewnętrzny procesor DSP z odpowiednimi ustawieniami.
- Sprawdź, czy wzmacniacz obsługuje impedancję 4 Ohm.
- Przygotuj kable 4-żyłowe Speakon, jeśli planujesz łączyć kolumny w systemie.
- Sprawdź, czy używasz kabli o odpowiednim przekroju (min. 2.5mm²).
Pokaż więcej Pokaż mniej
Zgodność modelu
- Wymaga zewnętrznego procesora DSP.
- Kompatybilny z systemem MUSE 210 (jako rozszerzenie niskich tonów).
