Instrukcja obsługi subwoofera FBT MYRA 218S
Kompletny przewodnik użytkownika dla subwoofera FBT MYRA 218S. Instrukcja zawiera szczegółowe informacje dotyczące instalacji, bezpiecznego podłączania, konfiguracji presetów DSP oraz specyfikacji technicznych systemu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FBT MYRA 218S to pasywny subwoofer 18" o wysokiej mocy. Wymaga zewnętrznego wzmacniacza z dedykowanymi presetami DSP FBT. Nie posiada wbudowanego crossovera ani zabezpieczeń, dlatego poprawne ustawienia DSP są kluczowe dla ochrony przetworników. str. 5, 8, 9
Najważniejsze czynności
- Podłączenie kabli głośnikowych str. 8
- Konfiguracja DSP str. 9
Problemy i rozwiązania
Uszkodzenie przetworników
Używaj wyłącznie autoryzowanych presetów DSP FBT.
str. 9Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 25 Hz (@ -6dB) | Dolna granica pasma | str. 11 |
| SPL max | 143 dB | Maksymalny poziom ciśnienia akustycznego | str. 11 |
| Impedancja | 4 Ohm | Impedancja nominalna | str. 11 |
| Moc (długoterminowa) | 2000 W | Moc znamionowa | str. 11 |
Gdzie szukać w PDF
- Podłączenia str. 8
- Specyfikacja techniczna str. 11
Spis treści
Najważniejsze informacje z instrukcji
Subwoofer FBT MYRA 218S to profesjonalny system niskotonowy o wysokiej mocy. Ze względu na charakterystykę pracy, kluczowe jest przestrzeganie zasad bezpieczeństwa: system generuje wysokie ciśnienie akustyczne, które może uszkodzić słuch, oraz silne pole magnetyczne. Bezwzględnie wymagane jest stosowanie wzmacniaczy z dedykowanymi presetami DSP FBT. Używanie systemu bez odpowiednich presetów lub z nieautoryzowanymi ustawieniami grozi uszkodzeniem przetworników i utratą gwarancji.
Opis urządzenia
MYRA 218S to subwoofer z dwoma 18-calowymi przetwornikami neodymowymi o wysokim skoku (cewka 100mm). Obudowa typu bass-reflex została wykonana z wysokiej jakości sklejki brzozowej z wykończeniem odpornym na warunki atmosferyczne. System został zaprojektowany do pracy w konfiguracjach touringowych oraz instalacjach stałych.
Instalacja i mechanika
System wyposażony jest w zintegrowany mechanizm podwieszania (rigging) z dwiema chowanymi flanszami po bokach. Pozwala to na bezpieczne podwieszenie do 12 modułów z zachowaniem współczynnika bezpieczeństwa 4:1. Do transportu i montażu zaleca się używanie dedykowanych akcesoriów FBT, takich jak flybar MR-F 218 oraz wózek transportowy MR-T 218.
Podłączenie
Subwoofer posiada dwa złącza Neutrik Speakon NLT4MP (INPUT i OUTPUT). Złącza nie są połączone równolegle, co umożliwia niezależne sterowanie dwoma subwooferami za pomocą jednego kabla 4-żyłowego (pin 1+/1- dla pierwszego subwoofera, pin 2+/2- dla drugiego). Zalecane przekroje kabli:
- Do 10 metrów: 4 żyły x 2.5mm²
- Powyżej 10 metrów: 4 żyły x 4mm²
Konfiguracja i oprogramowanie
Dla optymalnej pracy systemu FBT zaleca korzystanie z oprogramowania symulacyjnego AFMG EASE FOCUS 3. Pliki .GLL dla systemu MYRA są dostępne na stronie producenta. Pozwalają one na precyzyjne określenie kątów, liczby modułów oraz ustawień DSP dla uzyskania pożądanej charakterystyki kierunkowej, w tym konfiguracji kardioidalnych.
Konserwacja i bezpieczeństwo
Regularnie sprawdzaj punkty mocowania, stan obudowy oraz akcesoria riggingowe pod kątem zużycia. W przypadku transportu upewnij się, że subwoofery są zabezpieczone pasami, jeśli są ustawione jeden na drugim.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub niska wydajność
Upewnij się, że używasz wzmacniacza z wgranymi, zatwierdzonymi przez FBT presetami DSP. System nie posiada wbudowanego crossovera.
Niestabilność systemu w konfiguracji ground stack
Zawsze używaj pasów zabezpieczających przy ustawianiu subwooferów jeden na drugim.
Przed użyciem
- Sprawdź, czy podłoże jest stabilne i wytrzymałe.
- Zweryfikuj, czy używasz kabli głośnikowych o odpowiednim przekroju (min. 2.5mm²).
- Upewnij się, że wzmacniacz jest skonfigurowany z odpowiednim presetem DSP dla MYRA 218S.
- Sprawdź stan techniczny punktów mocowania (rigging).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Impedancja nominalna
- 4 Ohm (wymaga odpowiedniego wzmacniacza).
- Pasmo przenoszenia
- 25 Hz (@ -6dB) - dolna granica częstotliwości.
Ilustracje i schematy

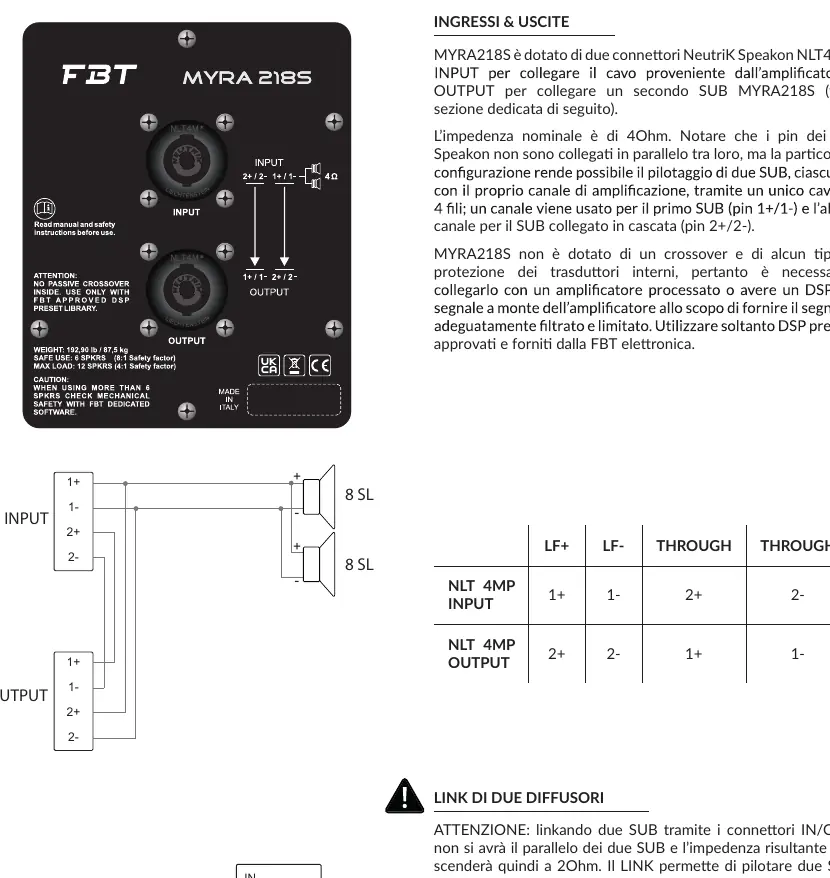

- Schemat połączeń pokazuje, jak wykorzystać złącza Speakon do kaskadowego łączenia dwóch subwooferów przy użyciu jednego kabla 4-żyłowego.
Zgodność modelu
- Wymaga zewnętrznego procesora DSP lub wzmacniacza z wbudowanym DSP.
- Kompatybilny z akcesoriami FBT: MR-F 218 (flybar) oraz MR-T 218 (wózek).
