Instrukcja obsługi pionowego podgrzewacza wody FBT 2025R08P08-00
Szybki przewodnik po instalacji, obsłudze i konserwacji pionowego podgrzewacza wody FBT serii 2025R08P08-00. Dowiedz się, jak bezpiecznie zamontować urządzenie, ustawić temperaturę i dbać o jego sprawność.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podgrzewacz wody FBT wymaga montażu na ścianie (z użyciem szablonu) lub na statywie (dla modeli 150L/200L na ścianach nienośnych). Przed pierwszym uruchomieniem należy napełnić zbiornik wodą, otwierając kran ciepłej wody, aż zacznie płynąć zimna woda. str. 6, 7, 30, 31
Najważniejsze czynności
- Napełnianie zbiornika przed uruchomieniem str. 7, 31, 37, 43
- Wymiana anody magnezowej str. 8, 32, 38, 44
Pierwsze uruchomienie
- Otwórz dopływ wody i kran z ciepłą wodą, aby usunąć powietrze. Czekaj, aż zacznie płynąć zimna woda. str. 7, 31, 37, 43
Problemy i rozwiązania
Wyciek wody z zaworu bezpieczeństwa
Normalne zjawisko podczas podgrzewania wody (rozszerzalność cieplna).
str. 7, 31, 37, 43Konserwacja i reset
- Uruchamiaj zawór bezpieczeństwa co miesiąc, aby uniknąć osadzania się kamienia. str. 8, 32, 38, 44
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 220-240V 50/60Hz | Standardowe zasilanie sieciowe. | str. 7, 31, 37, 43 |
| Ciśnienie zaworu bezpieczeństwa | 0,7 lub 0,8 MPa | Wymagane ciśnienie zaworu bezpieczeństwa. | str. 5, 29, 35, 41 |
Gdzie szukać w PDF
- Instalacja str. 6, 30, 36, 42
- Podłączenie hydrauliczne str. 7, 31, 37, 43
- Konserwacja str. 8, 32, 38, 44
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy pionowych podgrzewaczy wody FBT serii 2025R08P08-00. Urządzenie musi być zainstalowane w pomieszczeniu zabezpieczonym przed mrozem (min. 4-5°C). Przed pierwszym uruchomieniem konieczne jest napełnienie zbiornika wodą. Urządzenie wymaga uziemienia i instalacji elektrycznej z wyłącznikiem wielobiegunowym.
Instalacja
Podgrzewacz należy montować na ścianie za pomocą dołączonego szablonu. W przypadku modeli 150L i 200L, jeśli ściana nie jest nośna, obowiązkowe jest użycie statywu (brak w zestawie). Należy zachować wolną przestrzeń pod urządzeniem (300 mm dla modeli do 100L, 480 mm dla większych) w celu umożliwienia wymiany elementu grzejnego.
Podłączenie hydrauliczne i elektryczne
Na wejściu zimnej wody należy zamontować nowy zawór bezpieczeństwa (zgodny z EN 1487, 0,7 lub 0,8 MPa). Połączenia hydrauliczne powinny być uszczelnione taśmą PTFE. Podłączenie elektryczne wymaga gniazdka 220-240V 50/60Hz. W przypadku użycia rur PER zaleca się instalację regulatora termostatycznego na wyjściu.
Użytkowanie
Urządzenie posiada termostat z regulacją temperatury. Obrócenie pokrętła w stronę '+' zwiększa temperaturę, a w stronę '-' zmniejsza. Pozycja ECO zapewnia optymalną temperaturę (ok. 50-58°C), ograniczając osadzanie kamienia.
Konserwacja
Użytkownik powinien czyścić obudowę miękką szmatką i co miesiąc uruchamiać zawór bezpieczeństwa, aby zapobiec jego zablokowaniu. Konserwacja przez wykwalifikowany personel obejmuje wymianę anody magnezowej co dwa lata oraz czyszczenie wnętrza zbiornika z osadów kamienia. Przed każdą czynnością serwisową należy odłączyć zasilanie.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Wyciek wody z zaworu bezpieczeństwa
Jest to normalne zjawisko podczas podgrzewania wody wynikające z jej rozszerzalności cieplnej.
Bulgotanie w zbiorniku
Normalny dźwięk podczas podgrzewania, zależny od jakości wody i nie oznacza usterki.
Brak ciepłej wody
Sprawdź zasilanie elektryczne oraz ustawienie termostatu.
Przed użyciem
- Sprawdź, czy ściana jest w stanie utrzymać ciężar pełnego zbiornika.
- Upewnij się, że instalacja elektryczna posiada wyłącznik wielobiegunowy.
- Sprawdź, czy zawór bezpieczeństwa jest zamontowany na wejściu zimnej wody.
- Napełnij zbiornik wodą przed włączeniem zasilania (otwórz kran ciepłej wody, aż zacznie płynąć zimna woda).
Parametry w praktyce
- Anoda magnezowa
- Element chroniący zbiornik przed korozją, wymagający wymiany co 2 lata.
Ilustracje i schematy

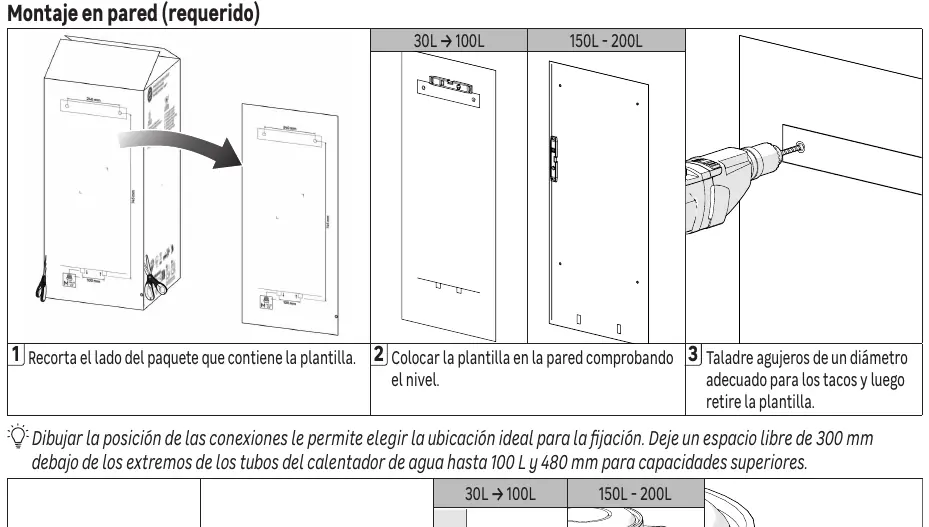

- Schemat montażu ściennego: pokazuje użycie szablonu i wiercenie otworów.

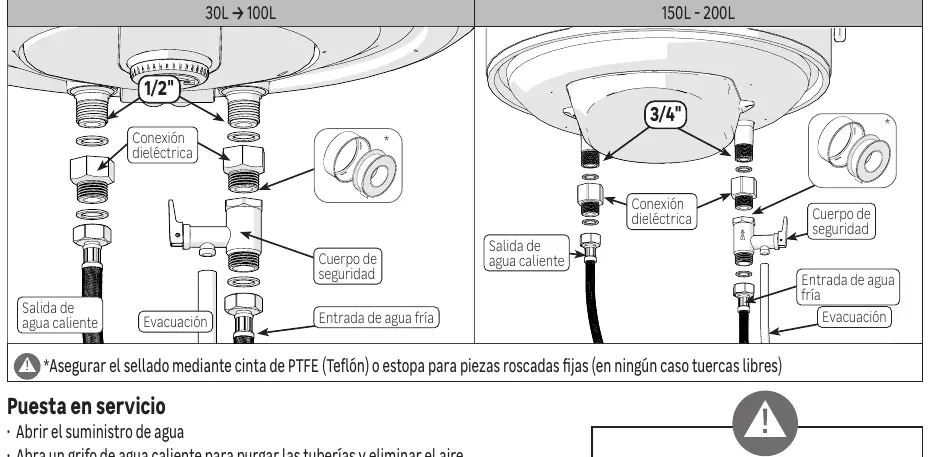

- Schemat podłączenia hydraulicznego: wskazuje wejście zimnej wody, wyjście ciepłej wody i zawór bezpieczeństwa.
Zgodność modelu
- Modele 150L i 200L wymagają statywu przy montażu na ścianach nienośnych.
- Wymagany zawór bezpieczeństwa 0,7 lub 0,8 MPa (zależnie od modelu).
