Instrukcja obsługi skrzynki przyłączeniowej FBT 2-String Profiline
Poznaj zasady montażu, parametry techniczne oraz wytyczne dotyczące bezpieczeństwa skrzynki przyłączeniowej FBT 2-String Profiline. Kompletny przewodnik instalacji i eksploatacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Skrzynka przyłączeniowa FBT 2-String Profiline służy do bezpiecznego łączenia instalacji fotowoltaicznych. Dokumentacja zawiera wytyczne montażowe, schematy połączeń oraz specyfikację techniczną. str. 1, 7, 8
Najważniejsze czynności
- Montaż w miejscu chronionym przed bezpośrednim nasłonecznieniem. str. 5
- Podłączenie przewodów zgodnie ze schematem. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie izolacji | 1000 VDC | Maksymalne napięcie pracy | str. 8 |
| Liczba wejść MPP | 2 | Liczba niezależnych wejść | str. 8 |
| Stopień ochrony | IP65 | Klasa szczelności | str. 8 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Tabela odporności materiałowej str. 3
- Dane techniczne str. 8
- Schemat połączeń str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

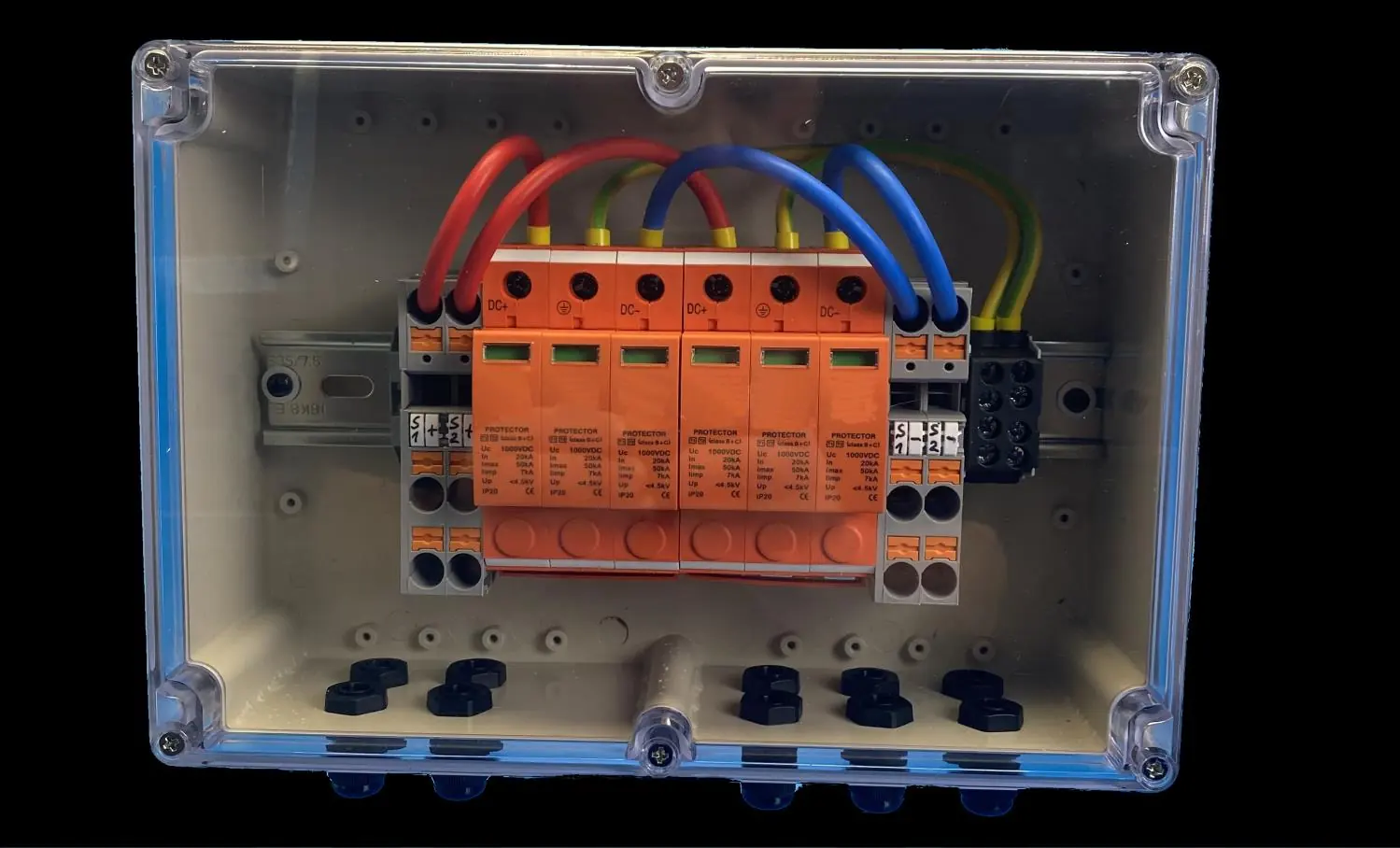

Niniejsza dokumentacja dotyczy skrzynki przyłączeniowej FBT 2-String Profiline. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, instalacji elektrycznej oraz eksploatacji urządzenia w systemach fotowoltaicznych. Przed przystąpieniem do prac należy zapoznać się z wymogami dotyczącymi ochrony przeciwpożarowej oraz warunkami środowiskowymi.
Warunki montażu i bezpieczeństwo
Wybór miejsca montażu ma kluczowe znaczenie dla trwałości i bezpieczeństwa urządzenia:
- Podłoże: Montaż musi odbywać się na równym i stabilnym podłożu.
- Ochrona przed czynnikami zewnętrznymi: Należy unikać miejsc narażonych na bezpośrednie, długotrwałe nasłonecznienie, które może prowadzić do przegrzania wnętrza obudowy.
- Wentylacja: Należy zapewnić odpowiednią cyrkulację powietrza wokół obudowy.
- Ochrona przed wilgocią: Obudowa posiada element wyrównujący ciśnienie, aby zapobiegać kondensacji pary wodnej. Należy unikać miejsc, gdzie może dochodzić do gromadzenia się wody.
- Ochrona chemiczna: Obudowa jest wykonana z poliwęglanu wzmocnionego włóknem szklanym, co zapewnia odporność na wiele czynników, jednak należy unikać bezpośredniego kontaktu z silnymi kwasami i ługami.
Podłączenie elektryczne
Instalacja elektryczna musi być wykonana zgodnie z obowiązującymi przepisami. Skrzynka posiada dławiki kablowe (M16 dla PE oraz M12 dla kabli solarnych). Należy upewnić się, że wszystkie połączenia śrubowe są wykonane prawidłowo, a przewody nie są narażone na naprężenia mechaniczne. Szczegółowy schemat połączeń znajduje się w sekcji Anschlussdiagramm w instrukcji.
Dane techniczne
Urządzenie charakteryzuje się następującymi parametrami:
- Napięcie izolacji: 1000 VDC
- Liczba wejść MPP: 2
- Stopień ochrony: IP65
- Wymiary: 350 x 250 x 150 mm
- Waga: ok. 2 kg
- Materiał obudowy: ABS/Poliwęglan
Utylizacja
Urządzenie podlega dyrektywie WEEE (2012/19/EU). Zużyty sprzęt nie może być wyrzucany do odpadów komunalnych. Należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Kondensacja wody wewnątrz obudowy
Obudowa wyposażona jest w element wyrównujący ciśnienie. Upewnij się, że montaż odbywa się w miejscu chronionym przed bezpośrednim nasłonecznieniem i ekstremalnymi warunkami pogodowymi.
Uszkodzenie obudowy przez czynniki chemiczne
Sprawdź tabelę odporności materiałowej w instrukcji. Obudowa jest odporna na wiele substancji, ale należy unikać bezpośredniego kontaktu z silnymi kwasami i ługami.
Przed użyciem
- Sprawdź, czy miejsce montażu jest równe i stabilne.
- Upewnij się, że obudowa nie jest narażona na bezpośrednie, długotrwałe nasłonecznienie.
- Zweryfikuj, czy przewody są odpowiednio zabezpieczone przed wyrwaniem.
- Upewnij się, że wszystkie dławiki kablowe są szczelnie dokręcone.
- Sprawdź, czy instalacja jest zgodna z lokalnymi przepisami przeciwpożarowymi.
Parametry w praktyce
- 350 x 250 x 150 mm
- Wymiary zewnętrzne obudowy.
Ilustracje i schematy

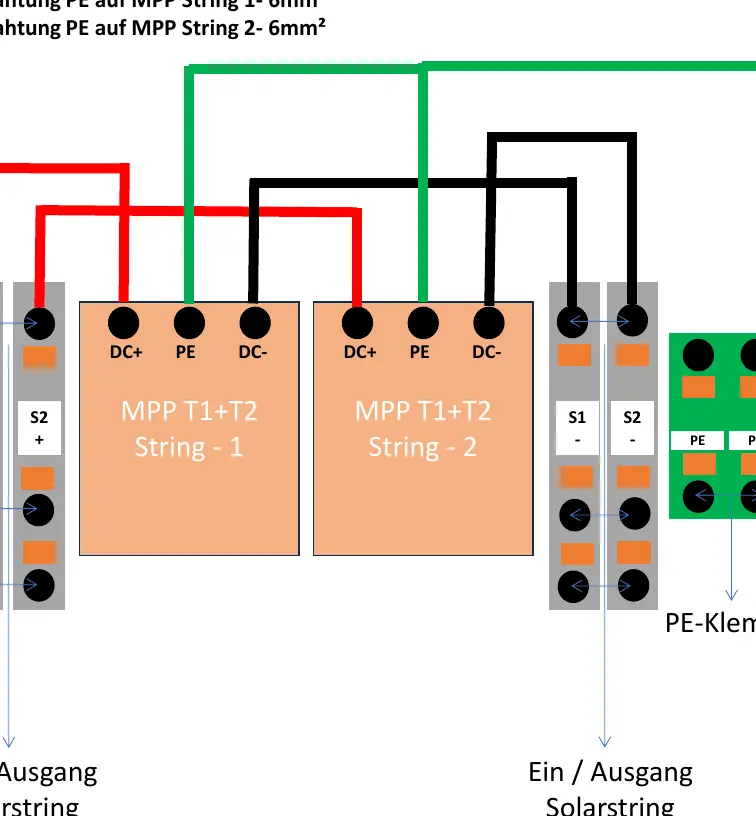

- Schemat połączeń (strona 11) przedstawia sposób podłączenia dwóch stringów solarnych (DC+ i DC-) oraz przewodu ochronnego (PE) do listew zaciskowych wewnątrz skrzynki.
Zgodność modelu
- Urządzenie przeznaczone do instalacji fotowoltaicznych (DC).
- Kompatybilne z przewodami o przekroju 0,5 - 6 mm² (Phoenix Ferderzuklemme).
