Instrukcja obsługi pilota W1 Plus

Dowiedz się, jak sparować pilot W1 Plus, skonfigurować funkcję Air Mouse, używać klawiatury QWERTY, programować przyciski IR oraz korzystać z funkcji wyszukiwania pilota.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Pilot W1 Plus to urządzenie 4-w-1: pilot głosowy, mysz powietrzna (Air Mouse), klawiatura QWERTY i pilot z funkcją uczenia IR. Parowanie odbywa się przez zbliżenie pilota do odbiornika Nano (do 3 cm) i przytrzymanie przycisków [Vol+] i [Vol-] przez 3 sekundy. str. 4

Najważniejsze czynności

  • Parowanie pilota str. 4
  • Programowanie przycisków IR str. 5

Pierwsze uruchomienie

  • Podłącz odbiornik Nano do portu USB urządzenia i przeprowadź parowanie zgodnie z instrukcją. str. 4

Problemy i rozwiązania

Pilot nie reaguje

Wybudź pilot naciskając dowolny przycisk lub sprawdź poziom baterii (5 mignięć oznacza niski poziom).

str. 5, 6

Konserwacja i reset

  • Pilot przechodzi w tryb czuwania po 15 sekundach bezczynności. Wymaga naciśnięcia dowolnego przycisku do wybudzenia. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg parowania 3 cm Maksymalna odległość pilota od odbiornika podczas parowania str. 4

Gdzie szukać w PDF

  • Opis przycisków str. 2
  • Klawiatura QWERTY str. 3
  • Funkcje dodatkowe str. 4, 5, 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pilot W1 Plus - widok z przodu i z boku Strona 1 Szczegółowy widok panelu przedniego Strona 2 Układ klawiatury QWERTY Strona 3

Najważniejsze informacje z instrukcji

Pilot W1 Plus to wielofunkcyjne urządzenie łączące funkcje pilota głosowego, myszy powietrznej (Air Mouse), klawiatury QWERTY oraz pilota z funkcją uczenia IR. Przed rozpoczęciem użytkowania należy sparować urządzenie z odbiornikiem Nano podłączonym do portu USB.

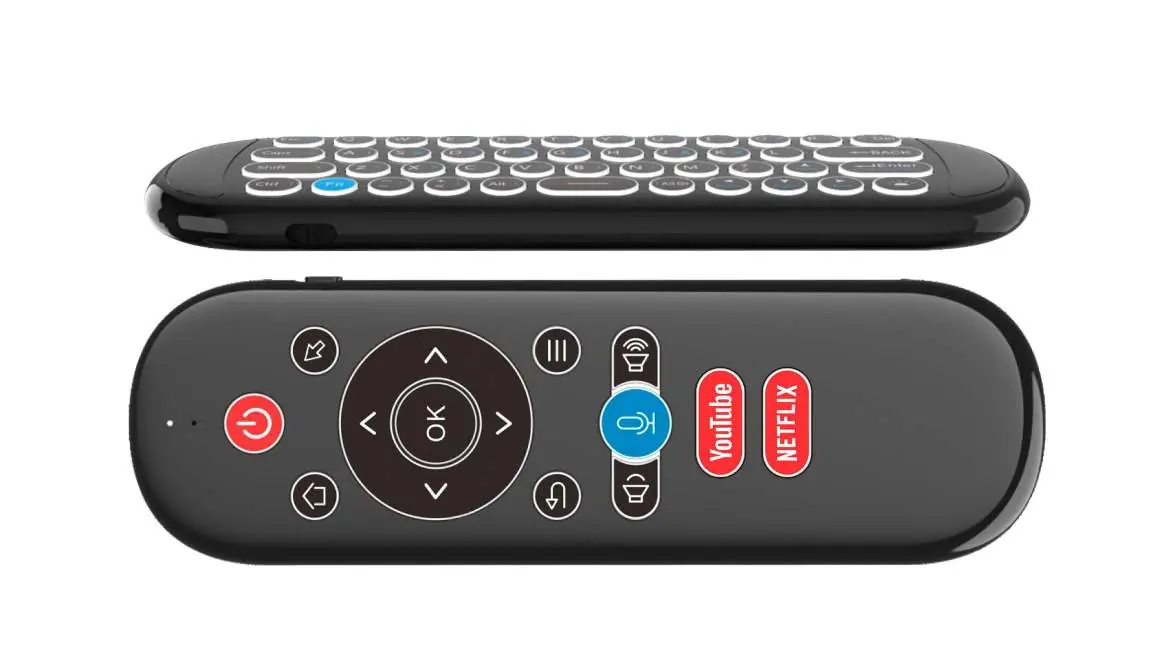

Pilot W1 Plus - widok z przodu i z boku
Pilot W1 Plus - widok z przodu i z boku

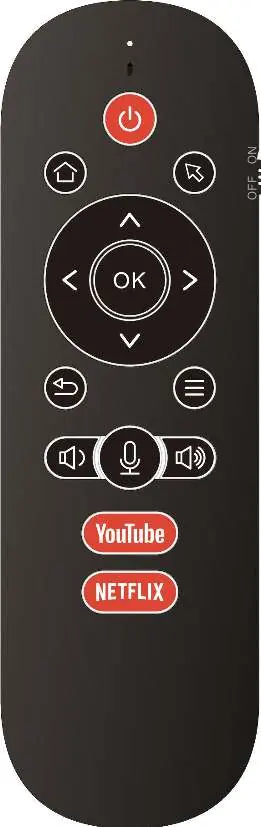

Szczegółowy widok panelu przedniego
Szczegółowy widok panelu przedniego

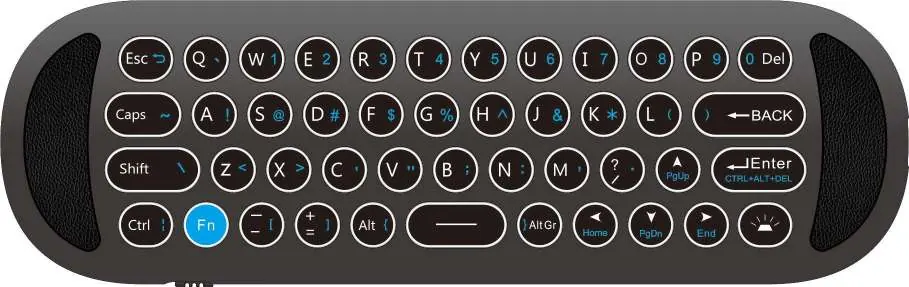

Układ klawiatury QWERTY
Układ klawiatury QWERTY

Parowanie urządzenia

Aby sparować pilot z odbiornikiem:

  1. Włóż odbiornik Nano do portu USB urządzenia (Android TV Box, Smart TV).
  2. Zbliż pilot do odbiornika na odległość nie większą niż 3 cm.
  3. Naciśnij i przytrzymaj jednocześnie przyciski [Volume +] oraz [Volume -] przez 3 sekundy.
  4. Gdy dioda przestanie migać i zacznie świecić światłem ciągłym, zwolnij przyciski.
  5. Pomyślne parowanie zostanie potwierdzone trzykrotnym mignięciem diody. Jeśli parowanie się nie powiedzie, dioda zacznie migać po 30 sekundach.

Funkcja Air Mouse i regulacja prędkości (CPI)

Funkcję myszy powietrznej włącza się i wyłącza przyciskiem [Air mouse]. Gdy klawiatura QWERTY jest skierowana do góry, funkcja ta wyłącza się automatycznie.

Aby dostosować prędkość kursora (CPI):

  • Przyspieszenie: Naciśnij [OK] i [Volume +] przez 3 sekundy, aż dioda mignie.
  • Zwolnienie: Naciśnij [OK] i [Volume -] przez 3 sekundy, aż dioda mignie.

Funkcja uczenia IR

Pilot pozwala na skopiowanie funkcji z innych pilotów na podczerwień:

  1. Naciśnij i przytrzymaj [OK] oraz [Air-Mouse] przez 3 sekundy, aż dioda zaświeci się na stałe.
  2. Naciśnij przycisk na pilocie W1 Plus, który chcesz zaprogramować (dioda zacznie powoli migać).
  3. Skieruj piloty na siebie (odległość 1-5 cm) i naciśnij przycisk na oryginalnym pilocie IR.
  4. Po udanym uczeniu dioda mignie 3 razy i zaświeci się na stałe.
  5. Naciśnij [Air-Mouse], aby wyjść z trybu uczenia i zapisać dane.

Dodatkowe funkcje

  • Wyszukiwanie pilota (Anti-loss): Naciśnij przycisk „Search” na odbiorniku Nano, aby pilot wydał dźwięk. Naciśnij dowolny przycisk na pilocie, aby wyciszyć dźwięk.
  • Obsługa głosowa: Naciśnij i przytrzymaj przycisk [Voice], aby aktywować asystenta głosowego Google.
  • Niski poziom baterii: Jeśli pilot miga szybko 5 razy podczas używania, oznacza to, że bateria jest bliska wyczerpania.
  • Tryb czuwania: Pilot przechodzi w tryb czuwania po 15 sekundach bezczynności. Naciśnij dowolny przycisk, aby go wybudzić.

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje

Sprawdź, czy pilot nie jest w trybie czuwania (naciśnij dowolny przycisk) lub czy bateria nie jest rozładowana (sygnalizowane 5 mignięciami).

Parowanie nieudane

Upewnij się, że odbiornik Nano jest w porcie USB, a pilot znajduje się w odległości do 3 cm od odbiornika podczas procedury parowania.

Przed użyciem

  • Podłącz odbiornik Nano do portu USB urządzenia docelowego
  • Upewnij się, że pilot jest naładowany
  • Zbliż pilot do odbiornika na odległość do 3 cm przed rozpoczęciem parowania

Ilustracje i schematy

  • Strona 2: Tabela definicji przycisków i kodów IR
  • Strona 3: Tabela kodów klawiatury QWERTY i kombinacji klawisza Fn

Zgodność modelu

  • Obsługuje Google ATV protocol
  • Kompatybilny z Smart Projector, Smart TV, Android TV Box
