Instrukcja obsługi projektora 1080P
Szybki przewodnik po obsłudze projektora 1080P. Dowiedz się, jak podłączyć urządzenia przez HDMI i Wi-Fi, odtwarzać multimedia z USB oraz aktualizować oprogramowanie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wskazówki dotyczące konfiguracji i obsługi projektora 1080P. Urządzenie umożliwia wyświetlanie obrazu z różnych źródeł za pomocą połączeń przewodowych (HDMI) oraz bezprzewodowych (Wi-Fi). Projektor posiada wbudowany odtwarzacz multimedialny obsługujący pliki z nośników USB oraz kart Micro SD.
Opis urządzenia i pilota

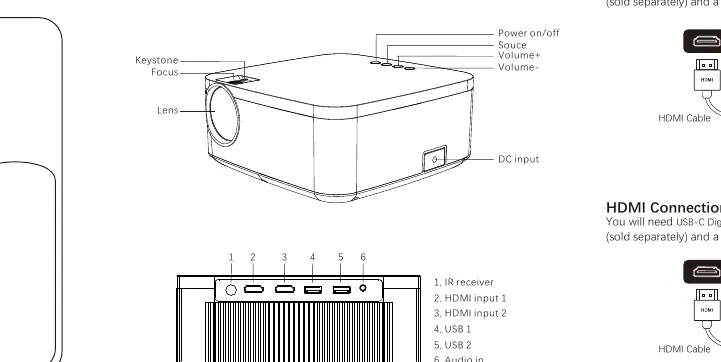

Projektor wyposażony jest w następujące elementy sterujące i porty:
- Góra urządzenia: Pokrętła Keystone (korekcja zniekształceń trapezowych) i Focus (ostrość), przyciski zasilania, wyboru źródła (Source) oraz regulacji głośności.
- Panel tylny: Odbiornik podczerwieni (IR), dwa wejścia HDMI, dwa porty USB, wejście audio oraz gniazdo zasilania DC.
- Pilot zdalnego sterowania: Umożliwia obsługę menu, regulację głośności, wybór źródła, sterowanie odtwarzaniem oraz nawigację po menu za pomocą klawiszy kierunkowych.
Podłączanie urządzeń przez HDMI
Aby wyświetlić obraz z urządzenia zewnętrznego, należy użyć kabla HDMI oraz odpowiedniego adaptera (sprzedawane oddzielnie):
- iPhone/iPad: Wymagany adapter Apple Digital AV Adapter.
- Urządzenia Android: Wymagany adapter USB-C do HDMI. Upewnij się, że urządzenie obsługuje wyjście wideo.
- Macbook: Wymagany adapter USB-C Digital AV Multiport Adapter.
- Laptop: Bezpośrednie połączenie kablem HDMI.
- Przystawki streamingowe (np. FireTV, Roku, Chromecast): Podłącz bezpośrednio do portu HDMI. Projektor może zasilać niektóre przystawki (5V/1A), jednak niektóre modele wymagają własnego zasilania.
Połączenie bezprzewodowe
Projektor umożliwia bezprzewodowe przesyłanie obrazu:
- Android (Smart View/Miracast): Włącz projektor, przejdź do strony bezprzewodowej, a następnie włącz funkcję Smart View/Miracast w urządzeniu Android i wybierz projektor z listy.
- Apple (Airplay/Screen Mirroring): Włącz projektor, połącz urządzenie Apple z siecią Wi-Fi projektora (nazwa i hasło widoczne na ekranie), a następnie włącz funkcję Screen Mirroring w urządzeniu Apple.
Odtwarzanie multimediów
Projektor obsługuje bezpośrednie odtwarzanie plików z nośników USB lub kart Micro SD. Obsługiwane formaty wideo to m.in. mp4, avi, mov, wmv, mkv, rm, rmvb, mpg, mpeg (do 1080P przy 30fps). Obsługiwane formaty zdjęć to JPG oraz PNG.
Sieć i aktualizacje oprogramowania
Aby połączyć projektor z siecią Wi-Fi w celu aktualizacji:
- Włącz projektor i przejdź do strony bezprzewodowej.
- Połącz telefon/komputer z siecią Wi-Fi projektora.
- Otwórz przeglądarkę internetową i wejdź na adres 192.168.49.1.
- Skonfiguruj połączenie projektora z domową siecią Wi-Fi.
- Po połączeniu, sprawdź dostępność aktualizacji OTA, wchodząc na adres IP wyświetlony na ekranie projektora i wybierając przycisk aktualizacji.
Praktyczna pomoc
Typowe problemy
Brak obrazu z aplikacji streamingowych (np. Netflix)
Niektóre aplikacje streamingowe blokują wyjście wideo ze względów prawnych (DRM).
Brak połączenia z urządzeniem Android
Upewnij się, że urządzenie Android obsługuje funkcję wyjścia wideo (video out) przez port USB-C.
Przystawka streamingowa nie działa
Niektóre przystawki wymagają zewnętrznego zasilania, mimo że projektor oferuje 5V/1A.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni adapter (np. Apple Digital AV Adapter lub USB-C do HDMI).
- Upewnij się, że urządzenie źródłowe obsługuje przesyłanie obrazu.
- Przygotuj kabel HDMI.
- Sprawdź, czy w pobliżu znajduje się sieć Wi-Fi, jeśli planujesz aktualizacje OTA.
- Włóż baterie AAA do pilota.
Ilustracje i schematy
- Schemat pilota pokazuje rozmieszczenie przycisków: zasilanie, wyciszenie, potwierdzenie, klawisze kierunkowe, menu, źródło, powrót i głośność.
- Schemat portów wskazuje lokalizację odbiornika IR, wejść HDMI, portów USB i wejścia audio.
Zgodność modelu
- Współpracuje z urządzeniami Apple (wymagany adapter), Android (wymagany adapter i obsługa video out), laptopami i przystawkami streamingowymi.
- Obsługuje pliki wideo: mp4, avi, mov, wmv, mkv, rm, rmvb, mpg, mpeg.
