Instrukcja obsługi projektora ViewSonic X1/X2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji oraz konfiguracji projektora ViewSonic X1/X2. Przed rozpoczęciem pracy należy zapewnić co najmniej 50 cm wolnej przestrzeni wokół urządzenia dla zapewnienia odpowiedniej wentylacji. Projektor nie powinien być instalowany w pobliżu źródeł ciepła ani w miejscach o niestabilnej powierzchni.

Opis urządzenia

Projektor wyposażony jest w panel sterowania na górnej obudowie oraz zestaw portów z tyłu, w tym HDMI, USB-C, USB-A (zasilanie 5V/1A), RS-232 oraz gniazda audio. Urządzenie posiada pierścienie zoomu i ostrości do ręcznej regulacji obrazu.

Instalacja i montaż

Projektor można zainstalować w czterech pozycjach: przedniej (na stole), przedniej sufitowej, tylnej sufitowej oraz tylnej. W przypadku montażu sufitowego należy użyć dedykowanego zestawu montażowego i śrub M4 x 8 (maksymalna długość 8 mm). Należy pamiętać o zachowaniu co najmniej 10 cm odstępu między sufitem a spodem projektora.

Podłączenia

Urządzenie łączy się z zewnętrznymi źródłami za pomocą kabli HDMI lub USB-C. Dostępne jest również wyjście audio do podłączenia zewnętrznych głośników. Zasilanie podłącza się do gniazda AC IN z tyłu obudowy.

Obsługa

Włączanie i wyłączanie odbywa się za pomocą przycisku Power. Po włączeniu projektor automatycznie wyszukuje źródło sygnału. Użytkownik może korygować zniekształcenia obrazu za pomocą funkcji Keystone (pionowa/pozioma) oraz Corner Adj. (korekcja 4 rogów), co pozwala na precyzyjne dopasowanie kształtu obrazu do ekranu.

Menu OSD

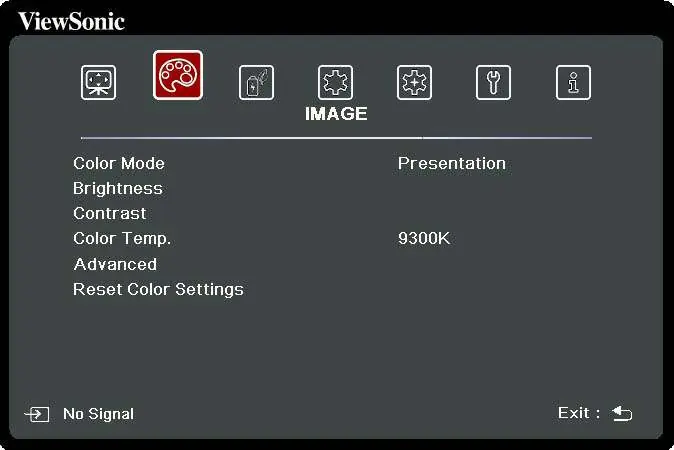

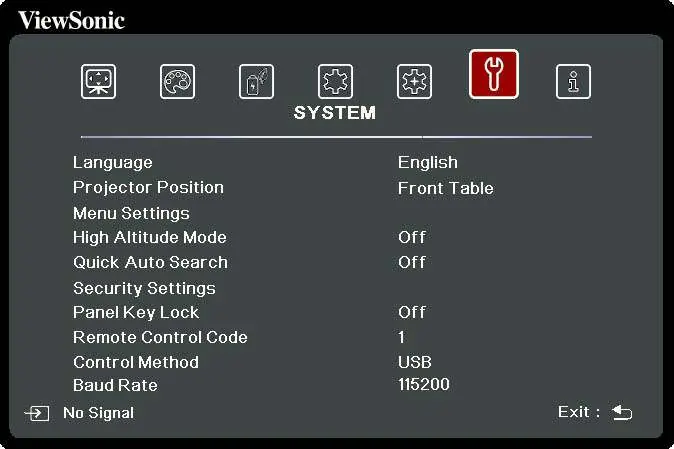

Menu ekranowe (OSD) umożliwia zaawansowaną konfigurację urządzenia. Główne sekcje to: DISPLAY (ustawienia obrazu, proporcje, keystone), IMAGE (tryby kolorów, jasność, kontrast), POWER MANAGEMENT (oszczędzanie energii, auto power on), BASIC (ustawienia audio, timer prezentacji), ADVANCED (HDR, 3D, ustawienia źródła światła), SYSTEM (język, pozycja, zabezpieczenia) oraz INFORMATION (status urządzenia).

Smart System

Projektor posiada wbudowany system Smart, który umożliwia korzystanie z aplikacji, odtwarzanie plików multimedialnych, korzystanie z Bluetooth (jako głośnik lub wyjście audio) oraz funkcję Screen Mirroring (bezprzewodowe przesyłanie ekranu). Aktualizacje oprogramowania można przeprowadzać online lub za pomocą urządzenia USB (format FAT32).

Konserwacja i rozwiązywanie problemów

Regularnie czyść obudowę miękką, suchą szmatką. W przypadku problemów z obrazem, sprawdź połączenia kablowe i ustawienia ostrości. Jeśli projektor nie włącza się, upewnij się, że proces chłodzenia został zakończony. W razie awarii, dioda LED na obudowie sygnalizuje błędy (np. błąd wentylatora, błąd temperatury).
