Instrukcja obsługi projektora przenośnego VANKYO Miracle 110

Szybki przewodnik po obsłudze projektora VANKYO Miracle 110. Dowiedz się, jak podłączyć urządzenie, ustawić ostrość, wybrać źródło sygnału i rozwiązać najczęstsze problemy techniczne.

Spis treści

Najważniejsze informacje z instrukcji

Projektor VANKYO Miracle 110 jest przeznaczony do wyświetlania multimediów, takich jak filmy i wideo. Urządzenie nie jest zalecane do wyświetlania prezentacji tekstowych, takich jak PowerPoint, Excel czy Word. Dla uzyskania najlepszej jakości obrazu zaleca się korzystanie z urządzenia w przyciemnionym otoczeniu.

Zawartość zestawu

  • Projektor Miracle 110
  • Podstawka (stand)
  • Pilot zdalnego sterowania (baterie nie są dołączone)
  • Kabel AV
  • Kabel HD
  • Zasilacz

Przegląd funkcji i przycisków

Na górnej obudowie projektora znajdują się przyciski: Zasilanie, Głośność+, Głośność-, Odtwarzanie/Pauza oraz pierścień regulacji ostrości (Focus). Z tyłu urządzenia znajdują się porty: HD, USB, gniazdo kart pamięci, wejście AV oraz wyjście audio.

Szybki start i instalacja

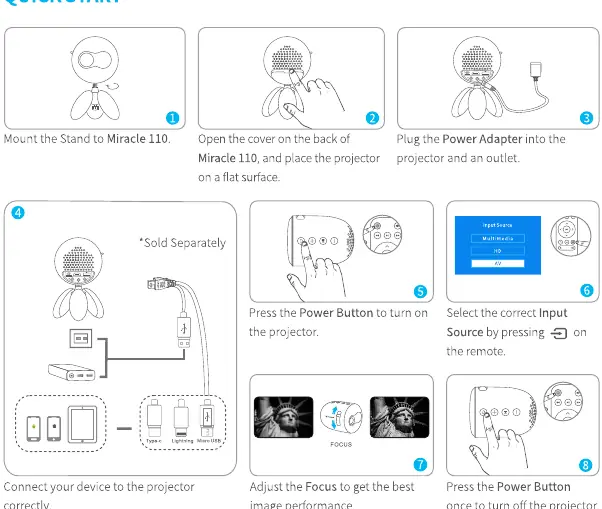

Kroki instalacji i uruchomienia projektora
Kroki instalacji i uruchomienia projektora
  1. Zamontuj podstawkę do projektora.
  2. Otwórz pokrywę z tyłu urządzenia i umieść projektor na płaskiej powierzchni.
  3. Podłącz zasilacz do projektora i do gniazdka elektrycznego.
  4. Podłącz urządzenie źródłowe (np. laptop, telefon) za pomocą odpowiedniego kabla.
  5. Naciśnij przycisk zasilania, aby włączyć projektor.
  6. Wybierz odpowiednie źródło sygnału (Input Source) za pomocą przycisku na pilocie.
  7. Dostosuj ostrość obrazu za pomocą pierścienia Focus.

Podłączanie źródeł sygnału

Projektor obsługuje trzy główne typy połączeń:

  • Multimedia: Podłączenie pamięci USB lub karty pamięci.
  • HD: Podłączenie laptopa lub innego urządzenia przez kabel HD.
  • AV: Podłączenie odtwarzaczy za pomocą kabla AV.

Po podłączeniu urządzenia należy wybrać odpowiednią opcję w menu Input Source.

Odległość i rozmiar projekcji

Projektor pozwala na uzyskanie obrazu o przekątnej od 19 do 100 cali. Zalecany rozmiar ekranu to około 54 cale przy odległości około 2 metrów (6.56 stopy).

Dane techniczne

  • Technologia wyświetlania: LCD
  • Źródło światła: LED
  • Rozdzielczość natywna: 480x272
  • Zasilanie: DC 12V/2.5A
  • Obsługiwane formaty wideo: AVI, MP4, MKV, FLV, MOV, RMVB, 3GP, MPG, VOB, RM
  • Obsługiwane formaty zdjęć: JPEG, BMP, PNG

Rozwiązywanie problemów

  • Rozmyty obraz: Wyreguluj pierścień ostrości i sprawdź odległość od ekranu.
  • Pilot nie reaguje: Upewnij się, że pilot jest skierowany bezpośrednio na odbiornik podczerwieni (IR) i nie jest on zasłonięty. Wymień baterie na nowe.
  • Odwrócony obraz: Przejdź do Menu > Ustawienia obrazu (Picture Setting) > Tryb projekcji (Projection Mode), aby odwrócić obraz.
  • Resetowanie ustawień: Przejdź do Menu > Ustawienia systemowe (System Setting) > Przywracanie ustawień fabrycznych (Factory Reset).

Praktyczna pomoc

Typowe problemy

Rozmyty obraz

Wyreguluj pierścień ostrości (Focus) i upewnij się, że projektor znajduje się w odpowiedniej odległości od ściany/ekranu.

Pilot nie reaguje

Skieruj pilot bezpośrednio na odbiornik IR, upewnij się, że odbiornik nie jest zasłonięty i wymień baterie AAA.

Obraz wyświetlany do góry nogami

Wejdź w Menu > Picture Setting > Projection Mode, aby zmienić orientację obrazu.

Problemy z połączeniem mobilnym

Dla iOS użyj oryginalnego kabla Lightning do HD. Dla Androida użyj adaptera Micro USB do HD lub Type-C do HD.

Przed użyciem

  • Zamontuj podstawkę do projektora.
  • Upewnij się, że masz baterie AAA do pilota (brak w zestawie).
  • Podłącz zasilacz do projektora i gniazdka.
  • Przygotuj odpowiedni kabel do urządzenia źródłowego (HD, AV).
  • Ustaw projektor na płaskiej powierzchni.

Parametry w praktyce

Rozdzielczość natywna
480x272 piksele (obsługuje sygnał wejściowy do 1080P).
Tryb projekcji
Możliwość montażu przedniego, tylnego lub sufitowego.

Ilustracje i schematy

  • Górny panel: Przyciski sterowania i pierścień ostrości.
  • Tylny panel: Porty HD, USB, karta pamięci, AV, wyjście audio.
  • Pilot: Zawiera przyciski nawigacyjne, menu, głośność i wybór źródła.

Zgodność modelu

  • Urządzenie nie jest przeznaczone do wyświetlania dokumentów tekstowych (Word, Excel, PowerPoint).
  • Wymaga zewnętrznych adapterów do podłączenia smartfonów (brak w zestawie).
