Instrukcja obsługi projektora Epson PowerLite Home Cinema 3100/3700

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera kompletne wytyczne dotyczące obsługi projektorów Epson PowerLite Home Cinema 3100 oraz 3700. Dokument obejmuje proces instalacji, podłączania źródeł sygnału, regulacji parametrów obrazu, korzystania z funkcji 3D oraz konserwacji urządzenia. W przypadku problemów technicznych, należy zapoznać się z sekcją rozwiązywania problemów oraz tabelą statusu lampek kontrolnych.

Opis urządzenia

Projektor posiada szereg elementów sterujących i portów:

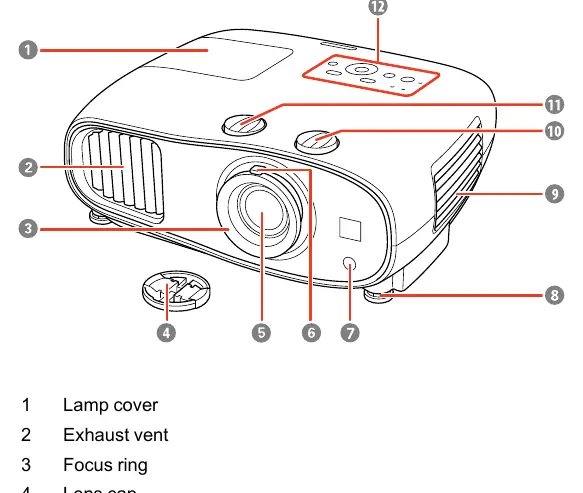

• Przód/Góra: Obiektyw, pierścień ostrości i zoomu, pokrętła przesunięcia obiektywu (lens shift), panel sterowania.

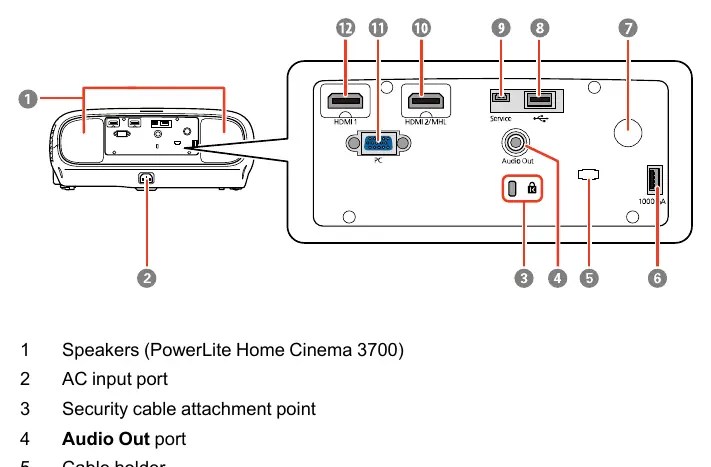

• Tył: Porty HDMI (w tym MHL), port PC (VGA), port Audio Out, port serwisowy, port USB.
• Panel sterowania: Przyciski zasilania, menu, nawigacji, korekcji trapezowej (keystone).

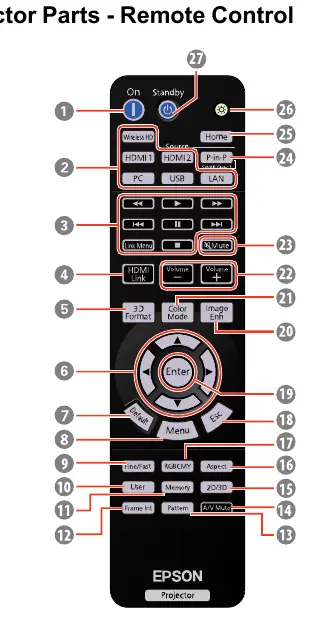

• Pilot: Dedykowane przyciski do wyboru źródła, 3D, trybów kolorów i ustawień.

Instalacja i podłączenie

Projektor można ustawić na płaskiej powierzchni lub zamontować na suficie. Należy zapewnić odpowiednią wentylację wokół urządzenia.

• Podłączenie wideo: Użyj kabla HDMI dla najlepszej jakości obrazu. Dostępne jest również złącze VGA dla komputerów.
• Sieć: Aby korzystać z funkcji sieciowych, należy zainstalować opcjonalny moduł bezprzewodowy LAN w porcie USB.

Regulacja obrazu

Aby uzyskać optymalny obraz, skorzystaj z następujących funkcji:

• Lens Shift: Użyj pokręteł pionowego i poziomego przesunięcia obiektywu, aby ustawić obraz bez pogarszania jego jakości (zamiast korekcji trapezowej).
• Keystone: Użyj przycisków korekcji trapezowej, jeśli projektor nie jest ustawiony prostopadle do ekranu.
• Zoom i Focus: Obracaj odpowiednie pierścienie na obiektywie, aby dostosować rozmiar i ostrość obrazu.

Funkcje 3D

Projektor obsługuje pełne 3D. Wymagane są opcjonalne aktywne okulary 3D RF. Upewnij się, że ustawienie 3D Display w menu Signal jest ustawione na Auto lub 3D.

Konserwacja

Regularna konserwacja zapewnia długą żywotność projektora:

• Czyszczenie: Czyść obiektyw papierem do czyszczenia soczewek. Czyść filtr powietrza, gdy jest zakurzony.

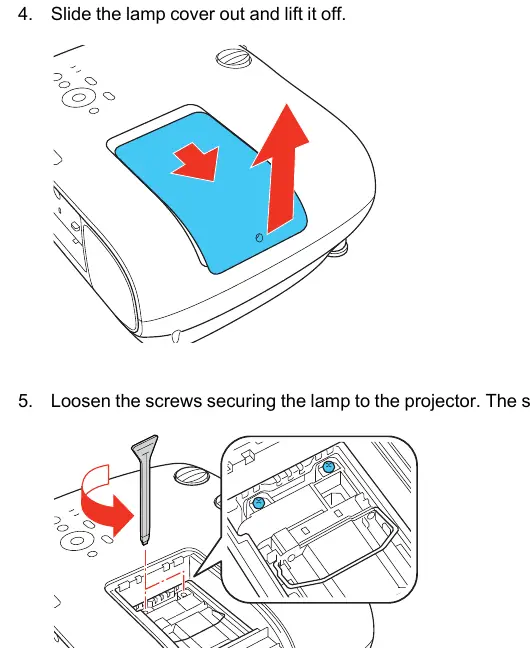

• Wymiana lampy: Jeśli obraz staje się ciemniejszy lub pojawia się komunikat o wymianie, wymień lampę. Po wymianie należy zresetować licznik czasu pracy lampy w menu Reset.

Rozwiązywanie problemów

Jeśli projektor nie działa poprawnie, sprawdź status lampek kontrolnych (Lamp, Temp, Status, Power). Migające lampki mogą wskazywać na przegrzanie, błąd lampy lub błąd systemu. W przypadku braku obrazu, sprawdź, czy zdjęto osłonę obiektywu i czy wybrano poprawne źródło sygnału.
