Instrukcja obsługi projektora Epson PowerLite 109W
Szybki przewodnik po konfiguracji i obsłudze projektora Epson PowerLite 109W. Dowiedz się, jak podłączyć urządzenia, skonfigurować sieć przewodową i bezprzewodową oraz rozwiązywać problemy z obrazem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szybki przewodnik konfiguracji projektora Epson PowerLite 109W. Zawiera instrukcje dotyczące podłączania źródeł sygnału, podstawowej obsługi, regulacji obrazu oraz konfiguracji sieci przewodowej i bezprzewodowej. W przypadku problemów z wyświetlaniem obrazu, należy skorzystać z sekcji rozwiązywania problemów.
Podłączanie projektora
Projektor umożliwia podłączenie różnych urządzeń za pomocą dostępnych portów:
- Komputer: Użyj kabla HDMI, VGA lub USB. W przypadku połączenia USB, po pierwszym podłączeniu może być wymagana instalacja oprogramowania Epson USB Display.
- Urządzenia wideo: Podłącz za pomocą kabla RCA (composite) lub Component video do VGA.
- Urządzenia mobilne: Urządzenia wspierające standard MHL można podłączyć do portu HDMI2/MHL.
- Urządzenia USB: Aparaty cyfrowe lub pamięci USB można podłączyć do portu USB-A (PC Free).
Uruchamianie i obsługa
- Włącz komputer lub źródło sygnału.
- Podłącz projektor do zasilania – kontrolka zasilania zaświeci się na niebiesko.
- Otwórz suwak A/V Mute.
- Naciśnij przycisk zasilania na projektorze lub pilocie.
Aby wyłączyć projektor, naciśnij przycisk zasilania dwukrotnie.
Regulacja obrazu
- Źródło sygnału: Jeśli nie widzisz obrazu, naciśnij przycisk Source Search.
- Wysokość: Użyj przycisku zwalniającego nóżkę, aby podnieść przód projektora.
- Zoom i ostrość: Użyj pierścienia zoomu do zmiany rozmiaru oraz pierścienia ostrości do wyostrzenia obrazu.
- Korekcja trapezu: Jeśli obraz jest zniekształcony, użyj suwaka poziomej korekcji trapezu lub przycisków na obudowie.
Konfiguracja sieci
Projektor obsługuje połączenia przewodowe (Wired LAN) oraz bezprzewodowe (wymagany opcjonalny moduł V12H731P02).
- Sieć przewodowa: W menu Network wybierz Network Configuration, a następnie ustawienia IP (DHCP lub ręczne).

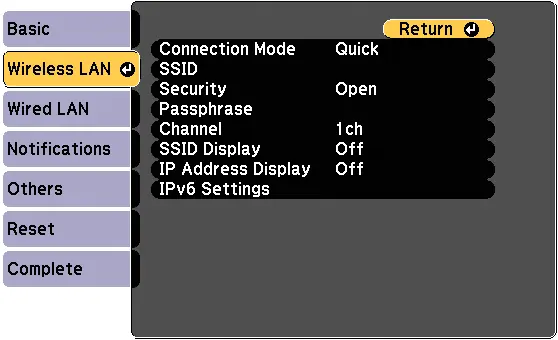

- Sieć bezprzewodowa: Po zainstalowaniu modułu LAN w porcie USB-A, w menu Network wybierz Wireless LAN On i skonfiguruj tryb połączenia (Quick lub Advanced).
Projekcja z urządzeń mobilnych
Możesz wyświetlać obraz bezprzewodowo z urządzeń iOS, Android lub Chromebook za pomocą aplikacji Epson iProjection:
- Zainstaluj aplikację Epson iProjection, skanując kod QR wyświetlony na ekranie projektora.
- Upewnij się, że urządzenie mobilne jest w tej samej sieci co projektor.
- Naciśnij przycisk LAN na pilocie, aby wyświetlić kod QR i połącz się z projektorem.
Rozwiązywanie problemów
Jeśli wystąpią problemy z obrazem:
- Upewnij się, że kontrolka statusu jest niebieska i nie miga, a suwak A/V Mute jest otwarty.
- Sprawdź, czy wybrano właściwe źródło sygnału przyciskiem Source Search.
- W systemie Windows użyj skrótu klawiszowego (np. Win+P) do przełączenia trybu wyświetlania na zewnętrzny monitor.
- Na komputerach Mac sprawdź ustawienia w Preferencjach systemowych (Displays).
Informacje o producencie
Seiko Epson Corporation
Praktyczna pomoc
Typowe problemy
Brak obrazu lub komunikat 'No signal'
Sprawdź, czy suwak A/V Mute jest otwarty, naciśnij przycisk Source Search, aby zmienić źródło, lub sprawdź połączenia kablowe.
Obraz jest zniekształcony (trapez)
Ustaw projektor na wprost ekranu. Jeśli to niemożliwe, użyj suwaka poziomej korekcji trapezu lub przycisków na obudowie.
Brak połączenia bezprzewodowego
Upewnij się, że opcjonalny moduł LAN (V12H731P02) jest poprawnie zainstalowany w porcie USB-A.
Przed użyciem
- Sprawdź, czy suwak A/V Mute jest otwarty
- Upewnij się, że projektor jest podłączony do zasilania
- Wybierz odpowiednie źródło sygnału przyciskiem Source Search

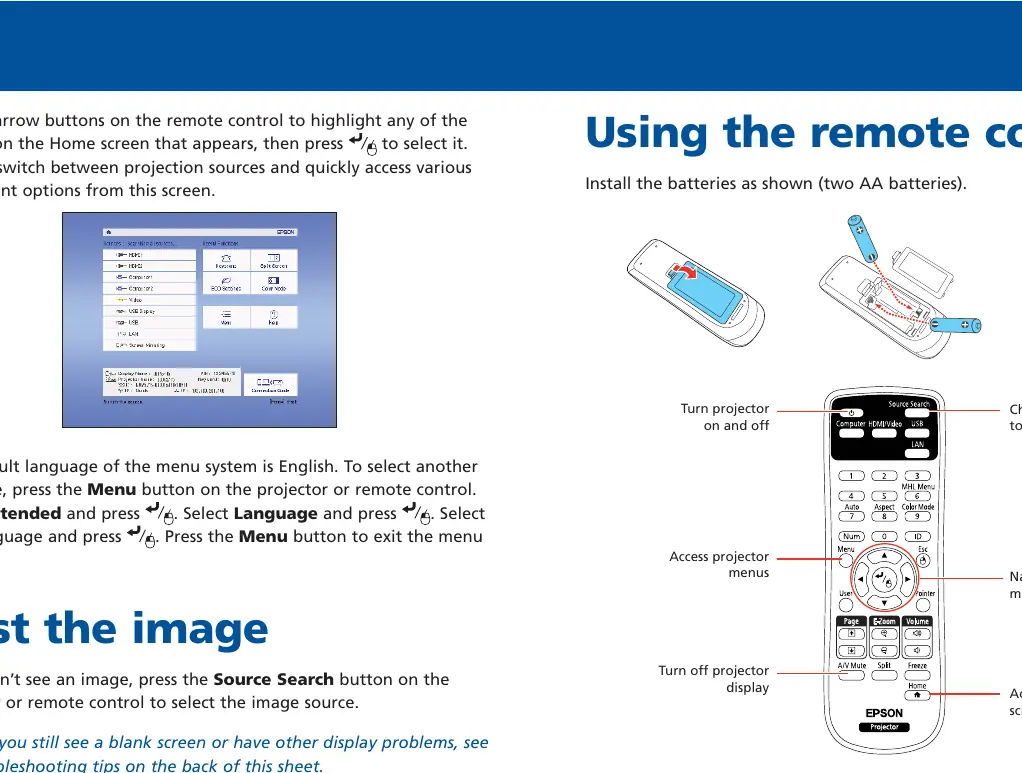

- Zainstaluj baterie w pilocie
- W przypadku sieci bezprzewodowej, upewnij się, że moduł LAN jest zainstalowany
Ilustracje i schematy
- Schematy połączeń pokazują porty HDMI, VGA, USB i audio.
- Instrukcja instalacji modułu bezprzewodowego LAN w porcie USB-A.
Zgodność modelu
- Wymaga opcjonalnego modułu LAN (V12H731P02) do połączenia bezprzewodowego.
- Obsługuje urządzenia MHL przez port HDMI2.
- Współpracuje z aplikacją Epson iProjection dla urządzeń mobilnych.
