Monitor Global Sources 10408 to 7-calowy wyświetlacz TFT LCD przeznaczony do systemów monitoringu pojazdów. Urządzenie obsługuje do 4 kamer bezprzewodowych, posiada funkcję nagrywania na kartę Micro SD (do 128 GB) oraz oferuje różne tryby wyświetlania obrazu (pojedynczy, podwójny, poczwórny). Monitor jest zasilany napięciem 10-32V.
Opis urządzenia

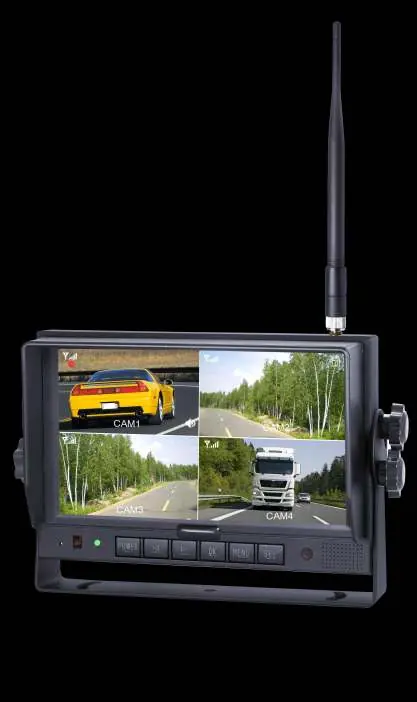

Monitor wyposażony jest w ekran LCD, przyciski sterujące na obudowie (menu, wybór kanału, głośność, zasilanie), antenę oraz czujnik pilota zdalnego sterowania. Z tyłu znajduje się slot na kartę Micro SD oraz złącze montażowe.
Montaż
Urządzenie można zamontować za pomocą uchwytu typu U lub uchwytu centralnego. Anteny monitora i kamer powinny być ustawione pionowo względem podłoża. Należy upewnić się, że wokół anten nie ma przeszkód. W przypadku metalowych elementów między monitorem a kamerą, zaleca się użycie przedłużacza antenowego.
Parowanie kamer

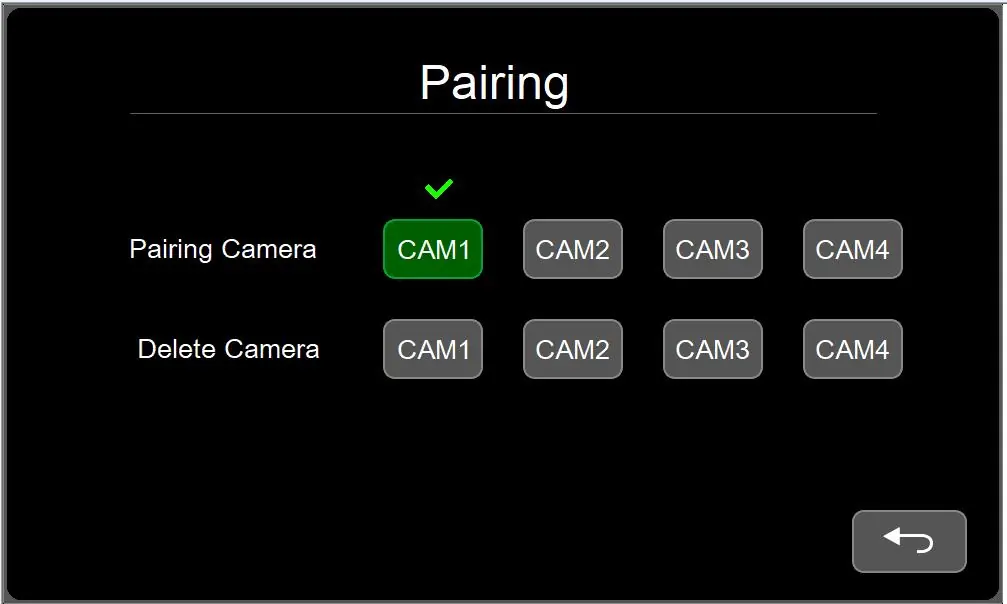

Aby sparować kamerę z monitorem: 1. Wyłącz zasilanie nieużywanych kamer. 2. Przełącz monitor na kanał, który chcesz sparować. 3. Wejdź w menu, wybierz opcję PAIRING i naciśnij OK. 4. Monitor rozpocznie 20-sekundowe odliczanie. W tym czasie podłącz zasilanie kamery. Po około 5 sekundach obraz z kamery powinien pojawić się na ekranie.
Obsługa menu

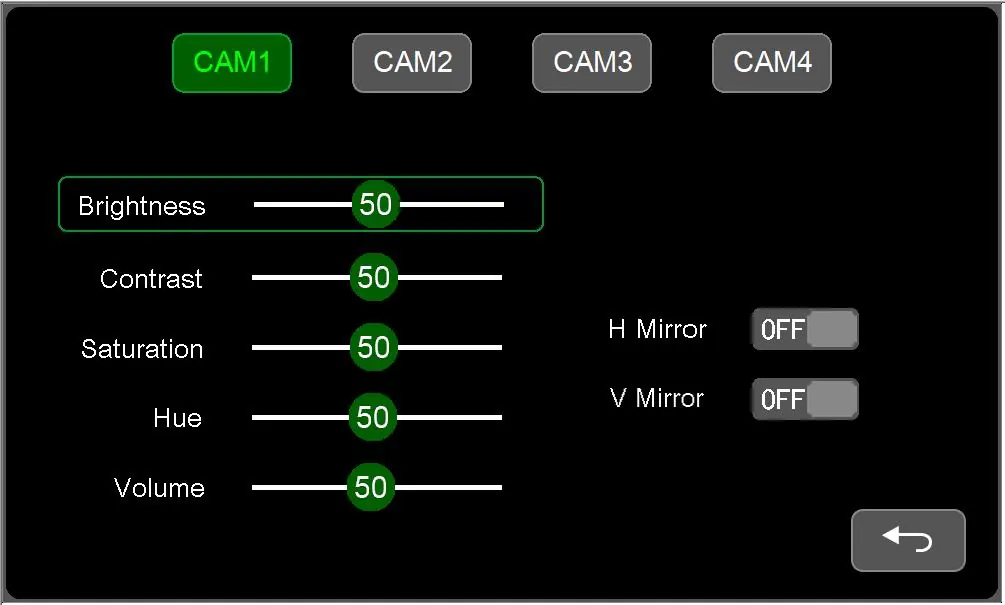

Menu pozwala na konfigurację ustawień obrazu (jasność, kontrast, nasycenie, odcień, głośność, odbicie lustrzane), nagrywania (czas nagrania, formatowanie karty, data i czas), systemu (podświetlenie, blokada menu, aktualizacja, język, reset) oraz funkcji specjalnych takich jak linie parkingowe, wyzwalacze (trigger) i automatyczne skanowanie.
Konserwacja
Przed czyszczeniem odłącz wszystkie kable. Używaj łagodnego detergentu i lekko wilgotnej, miękkiej szmatki. Nie używaj silnych rozpuszczalników, takich jak benzyna czy rozcieńczalniki, ponieważ mogą uszkodzić wykończenie urządzenia.
Rozwiązywanie problemów
W przypadku braku obrazu lub dźwięku sprawdź połączenia zasilania i upewnij się, że przełącznik jest w pozycji ON. Jeśli występuje komunikat "No signal", sprawdź zasilanie kamery i wykonaj ponowne parowanie. W przypadku ciemnego obrazu dostosuj jasność i kontrast w ustawieniach.
Praktyczna pomoc
Typowe problemy
Brak obrazu i dźwięku
Sprawdź połączenie zasilania i upewnij się, że przełącznik zasilania jest w pozycji ON.
Komunikat 'No signal'
Sprawdź, czy kamera ma zasilanie i wykonaj procedurę parowania ponownie.
Ciemny obraz
Dostosuj jasność i kontrast w ustawieniach wyświetlania kamery.
Brak koloru
Dostosuj ustawienia HUE w menu ustawień kamery.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 10-32V.
- Ustaw anteny monitora i kamer pionowo względem podłoża.
- Upewnij się, że nie ma przeszkód metalowych między monitorem a kamerą.
- Włóż kartę Micro SD, jeśli planujesz korzystać z funkcji nagrywania.
- Upewnij się, że wszystkie kable są poprawnie podłączone z zachowaniem polaryzacji.
Parametry w praktyce
- Zasięg transmisji
- Maksymalnie 300 metrów w otwartej przestrzeni.
- Obsługa kart SD
- Maksymalnie 128 GB.
Ilustracje i schematy
- Schemat połączeń przewodów: Czerwony (zasilanie +), Czarny (masa), Brązowy (światło cofania), Biały (lewy kierunkowskaz), Niebieski (prawy kierunkowskaz), Zielony/Żółty (inne zasilanie).
- Instrukcja montażu anten: Anteny powinny być ustawione pionowo, bez przeszkód wokół.
Zgodność modelu
- Monitor nie jest wodoodporny.
- Wymaga zasilania 12V lub 24V.
- Obsługuje do 4 kamer bezprzewodowych.
