Instrukcja montażu zestawu AiM dla Suzuki GSX-R

Przewodnik instalacji i konfiguracji urządzeń AiM Solo 2, EVO4S, XLog oraz ECULog w motocyklach Suzuki GSX-R. Dowiedz się, jak podłączyć urządzenie do złącza diagnostycznego, skonfigurować protokoły w oprogramowaniu RaceStudio 3 oraz...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje montaż i konfigurację urządzeń AiM (Solo 2, EVO4S, XLog, ECULog) w motocyklach Suzuki GSX-R. Kluczowe kroki to montaż wspornika, podłączenie do złącza diagnostycznego pod siedzeniem oraz konfiguracja protokołu w oprogramowaniu RaceStudio 3. str. 2, 4, 5

Najważniejsze czynności

  • Podłączenie do ECU str. 5
  • Konfiguracja oprogramowania str. 5

Pierwsze uruchomienie

  • Wybór protokołu w RaceStudio 3 str. 5

Problemy i rozwiązania

Wspornik nie pasuje

Sprawdź listę wykluczeń dla GSX-R 1000 (2005-2008) i Hayabusa Gen. 2 (2008-2016).

str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Złącze diagnostyczne 6-pin Sumitomo Złącze motocyklowe do podłączenia kabla AiM str. 4

Gdzie szukać w PDF

  • Kompatybilność str. 2
  • Zawartość zestawu str. 3
  • Podłączenie str. 5
  • Protokoły str. 6, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Elementy zestawu montażowego Strona 3 Schemat połączeń kabla Strona 4 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Lokalizacja złącza diagnostycznego Strona 5

Najważniejsze informacje z instrukcji

Przed przystąpieniem do instalacji należy pamiętać o kluczowym ostrzeżeniu: nie należy usuwać fabrycznego licznika (stock dash). Usunięcie oryginalnego zestawu wskaźników spowoduje wyłączenie niektórych funkcji motocykla lub systemów bezpieczeństwa. AiM Tech Srl nie ponosi odpowiedzialności za konsekwencje wynikające z wymiany oryginalnego zestawu wskaźników.

Kompatybilność modeli

Zestaw jest przeznaczony dla następujących modeli motocykli Suzuki:

  • GSX-R 600 (2004-2023)
  • GSX-R 750 (2004-2017)
  • GSX-R 1000 (2005-2023)
  • GSX-R 1300 Hayabusa Gen. 2 (2008-2016)

Uwaga: Wspornik montażowy nie pasuje do modeli GSX-R 1000 z lat 2005-2008 oraz GSX-R 1300 Hayabusa Gen. 2 z lat 2008-2016.

Zawartość zestawu montażowego

Zestaw montażowy (nr części X46KSSGSXR) zawiera:

Elementy zestawu montażowego
Elementy zestawu montażowego
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
  • 1 wspornik
  • 1 śruba imbusowa z łbem zaokrąglonym M8x45mm
  • 2 śruby imbusowe z łbem płaskim M4x10mm
  • 1 podkładka ząbkowana
  • 1 kołek gumowy

Podłączenie urządzenia

Aby podłączyć urządzenia AiM (Solo 2 DL, EVO4S, XLog, ECULog) do ECU motocykla, należy użyć białego złącza diagnostycznego znajdującego się pod siedzeniem motocykla. Po podniesieniu siedzenia należy zdjąć czarną gumową zaślepkę ze złącza diagnostycznego ECU i podłączyć kabel AiM.

Schemat połączeń kabla
Schemat połączeń kabla

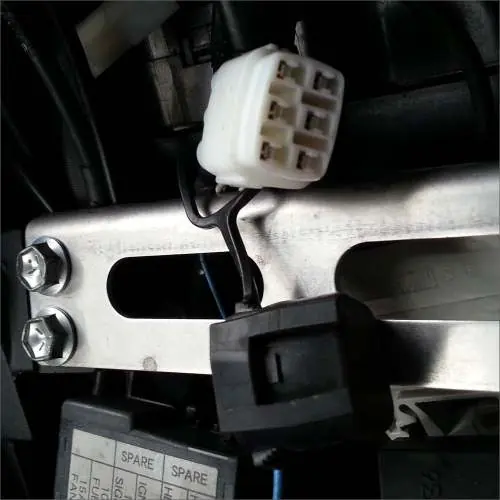

Lokalizacja złącza diagnostycznego
Lokalizacja złącza diagnostycznego

Konfiguracja w RaceStudio 3

Przed podłączeniem urządzenia do ECU należy skonfigurować funkcje w oprogramowaniu AiM RaceStudio 3. W sekcji konfiguracji urządzenia (zakładka ECU Stream) należy ustawić:

  • ECU Manufacturer: Suzuki
  • ECU Model: Wybierz odpowiedni protokół:
    • SDS_protocol: dla wszystkich modeli z wyjątkiem GSX-R 1000 od 2017 roku.
    • SDS 2 Protocol: dla modelu GSX-R 1000 od 2017 roku.

Protokoły komunikacji

Dostępne kanały danych zależą od wybranego protokołu. Protokół SDS_Protocol obsługuje m.in. RPM, pozycję przepustnicy, bieg, temperaturę płynu chłodzącego, ciśnienie doładowania i wtryskiwacze. Protokół SDS 2 Protocol dodatkowo obsługuje prędkość kół (przednie/tylne), napięcie czujników TPS i Grip oraz kąty zapłonu. Niektóre kanały są specyficzne dla modelu i roku produkcji.

Informacje o producencie

AiM Sportline

Profil marki
Strona producenta https://www.aim-sportline.com Wsparcie https://www.aim-sportline.com/en/support Manuale producenta https://www.aim-sportline.com/en/support

Praktyczna pomoc

Typowe problemy

Wspornik montażowy nie pasuje do motocykla

Sprawdź listę wykluczeń: wspornik nie jest kompatybilny z GSX-R 1000 (2005-2008) oraz GSX-R 1300 Hayabusa Gen. 2 (2008-2016).

Brak odczytu danych z ECU

Upewnij się, że w oprogramowaniu RaceStudio 3 wybrano poprawny protokół (SDS_Protocol lub SDS 2 Protocol) odpowiedni dla Twojego modelu i rocznika.

Przed użyciem

  • Nie usuwaj fabrycznego licznika (stock dash).
  • Sprawdź, czy Twój model motocykla znajduje się na liście kompatybilności.
  • Upewnij się, że posiadasz odpowiedni kabel i wspornik AiM.
  • Pobierz i zainstaluj oprogramowanie RaceStudio 3.
  • Zlokalizuj złącze diagnostyczne pod siedzeniem motocykla.

Parametry w praktyce

SDS_Protocol
Standardowy protokół komunikacji dla większości modeli Suzuki.
SDS 2 Protocol
Protokół wymagany dla Suzuki GSX-R 1000 wyprodukowanych od 2017 roku.

Ilustracje i schematy

  • Schemat pinów złącza 7-pin Binder 712 (strona urządzenia) i 6-pin Sumitomo (strona motocykla).
  • Ilustracja elementów zestawu montażowego (wspornik, śruby, podkładka, kołek).

Zgodność modelu

  • Niektóre kanały danych są specyficzne dla modelu i roku produkcji.
  • Kanały SDS SPEED F, SDS SPIN RATE, SDS SPIN RT TCC oraz SDS DH COR AN działają tylko z ECU Yoshimura.
