Instrukcja obsługi terminala telematycznego Teltonika FMM130
Szybki przewodnik po konfiguracji i instalacji terminala Teltonika FMM130. Dowiedz się, jak podłączyć urządzenie, skonfigurować kartę SIM, ustawić parametry przez SMS oraz zrozumieć wskazania diod LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Teltonika FMM130 to zaawansowany terminal telematyczny obsługujący technologie CAT M1, GSM, GNSS oraz BLE. Niniejsza instrukcja zawiera kluczowe informacje dotyczące instalacji, konfiguracji oraz bezpiecznego użytkowania urządzenia. Przed rozpoczęciem pracy upewnij się, że posiadasz kartę Micro-SIM oraz dostęp do oprogramowania Teltonika Configurator.
Poznaj swoje urządzenie
Urządzenie posiada złącze 2x6, gniazdo na kartę Micro-SIM, gniazdo baterii oraz port Micro-USB. Na obudowie znajdują się diody LED sygnalizujące status pracy (Navigate LED oraz Status LED).
Instalacja i montaż
Aby przygotować urządzenie do pracy:
- Otwarcie obudowy: Użyj plastikowego narzędzia do podważenia, aby delikatnie zdjąć górną pokrywę.
- Karta SIM: Włóż kartę Micro-SIM do slotu, upewniając się, że ścięty róg jest skierowany w stronę slotu. Upewnij się, że żądanie PIN jest wyłączone.
- Bateria: Podłącz baterię wewnątrz urządzenia.
- Montaż: Urządzenie powinno być zamontowane w miejscu niedostępnym dla operatora, z dala od źródeł ciepła i ruchomych części. Przewody powinny być zabezpieczone.
Podłączenie do komputera
Urządzenie można skonfigurować za pomocą kabla Micro-USB lub połączenia Bluetooth:
- USB: Wymaga zainstalowania sterowników TeltonikaCOMDriver.
- Bluetooth: FMM130 ma włączony Bluetooth domyślnie. Wyszukaj urządzenie o nazwie "FMM130_ostatnie_7_cyfr_IMEI" na komputerze i połącz się, używając domyślnego hasła 5555.
Konfiguracja urządzenia
Główna konfiguracja odbywa się przez oprogramowanie Teltonika Configurator na systemie Windows. Po podłączeniu urządzenia możesz:
- Wczytać konfigurację z urządzenia lub pliku.
- Zapisać konfigurację do urządzenia lub pliku.
- Zaktualizować oprogramowanie układowe (firmware).
- Zrestartować urządzenie lub przywrócić ustawienia fabryczne.
Szybka konfiguracja SMS

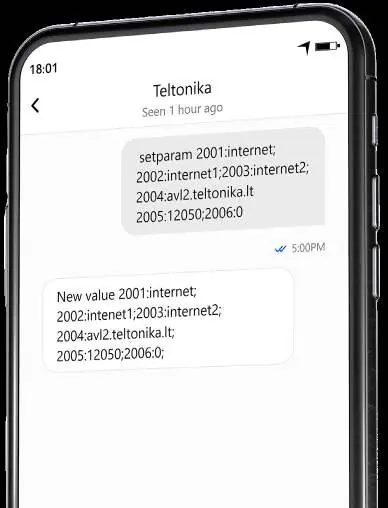

Możesz skonfigurować parametry GPRS i serwera, wysyłając wiadomość SMS. Przed treścią wiadomości należy wstawić dwie spacje. Przykładowa komenda: setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0.
Wskazania diod LED
- Navigate LED: Stałe świecenie oznacza brak sygnału GNSS. Miganie co sekundę oznacza normalną pracę.
- Status LED: Miganie co sekundę oznacza normalną pracę, miganie co dwie sekundy oznacza tryb uśpienia.
Dane techniczne
- Zasilanie: 10-30 V DC.
- Wejścia/Wyjścia: 3 wejścia cyfrowe, 3 wyjścia cyfrowe, wejścia analogowe.
- Temperatura pracy: -20 °C do +85 °C (bez baterii).
- Wymiary: 65 x 56 x 20,6 mm.
Bezpieczeństwo
Urządzenie musi być podłączane przez wykwalifikowany personel. Nie demontuj urządzenia. W przypadku uszkodzenia izolacji przewodów, odłącz zasilanie przed dotknięciem urządzenia. Nie używaj urządzenia jako nawigacji morskiej.
Informacje o producencie
Teltonika Telematics
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się z serwerem
Sprawdź poprawność ustawień APN, nazwy użytkownika i hasła w konfiguracji GPRS.
Brak sygnału GNSS
Upewnij się, że urządzenie ma widoczność nieba i nie jest zasłonięte przez metalowe elementy.
Problemy z połączeniem Bluetooth
Upewnij się, że używasz domyślnego hasła 5555 i łączysz się z urządzeniem bez końcówki 'LE' w nazwie.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 10-30 V DC.
- Upewnij się, że karta Micro-SIM ma wyłączone żądanie PIN.
- Zainstaluj sterowniki COM port przed podłączeniem przez USB.
- Upewnij się, że używasz bezpiecznika zewnętrznego 3A, 125V.
- Sprawdź, czy przewód zapłonu jest podłączony do źródła zasilania, które nie znika po uruchomieniu silnika.
Parametry w praktyce
- Napięcie zasilania
- 10-30 V DC z ochroną przeciwprzepięciową.
- Wejścia cyfrowe
- 3 wejścia do monitorowania stanów (np. zapłon, czujniki).
- Wyjścia cyfrowe
- 3 wyjścia typu otwarty kolektor (max 0,5 A).
Ilustracje i schematy
- Pinout: Opisuje funkcje 12 pinów złącza 2x6, w tym zasilanie, wejścia i wyjścia.

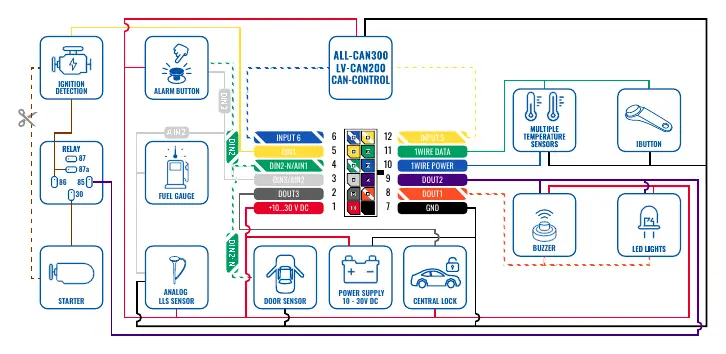

- Wiring Scheme: Pokazuje przykładowe podłączenie czujników, przekaźników i zasilania.
Zgodność modelu
- Urządzenie nie jest przeznaczone do użytku jako nawigacja na łodziach.
- Wymaga systemu Windows do konfiguracji przez Teltonika Configurator.
