Instrukcja obsługi lokalizatora Teltonika FMC150

Szybki przewodnik po instalacji, konfiguracji i obsłudze lokalizatora Teltonika FMC150. Dowiedz się, jak podłączyć urządzenie, skonfigurować kartę SIM, użyć oprogramowania Teltonika Configurator i zrozumieć wskazania diod LED.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Teltonika FMC150 to zaawansowany lokalizator z funkcją odczytu danych CAN. Instrukcja obejmuje proces instalacji karty SIM, podłączenia zasilania, konfiguracji przez oprogramowanie Teltonika Configurator oraz za pomocą komend SMS. Urządzenie wymaga zasilania 10-30V DC i jest przeznaczone do montażu przez wykwalifikowany personel.

Opis urządzenia

Urządzenie posiada złącze 2x6, gniazdo Micro-SIM, gniazdo baterii oraz diody LED (Status, CAN, Navigate). Szczegółowy układ pinów oraz widok urządzenia znajdują się w sekcji "Know your device" oraz "Pinout".

Widok urządzenia (góra, dół, wnętrze)
Widok urządzenia (góra, dół, wnętrze)

Montaż i podłączenie

Instrukcja zawiera dwa schematy okablowania dla wariantów FMC150-QJIB0 oraz FMC150-QKIB0. Podczas montażu należy pamiętać o:

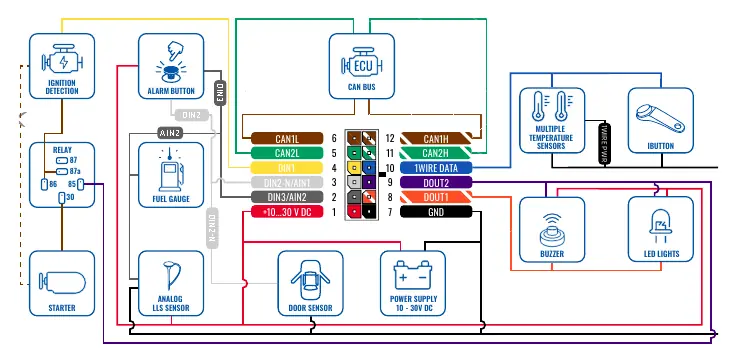

Schemat okablowania FMC150-QJIB0
Schemat okablowania FMC150-QJIB0

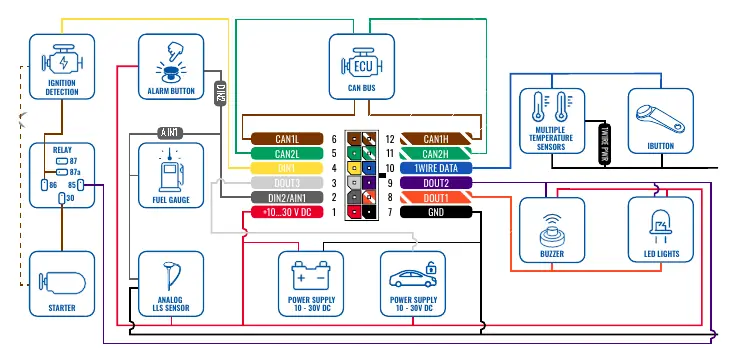

Schemat okablowania FMC150-QKIB0
Schemat okablowania FMC150-QKIB0
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  • Przewody: Mocować do nieruchomych części, unikać źródeł ciepła.
  • Zasilanie: Podłączać do głównego kabla zasilającego w skrzynce bezpieczników, stosować zewnętrzny bezpiecznik 3A, 125V.
  • Zapłon: Upewnić się, że jest to rzeczywisty przewód zapłonu, a nie ACC.
  • Masa: Podłączać do ramy pojazdu, oczyścić farbę w miejscu styku.

Pierwsze uruchomienie

Instalacja karty SIM i baterii
Instalacja karty SIM i baterii
  1. Użyj plastikowego narzędzia, aby zdjąć obudowę.
  2. Włóż kartę Micro-SIM (upewnij się, że żądanie PIN jest wyłączone).
  3. Podłącz baterię.
  4. Po konfiguracji zamknij obudowę.

Konfiguracja urządzenia

Konfiguracja odbywa się głównie przez oprogramowanie Teltonika Configurator na systemie Windows. Wymagane jest zainstalowanie sterowników TeltonikaCOMDriver.exe. Urządzenie można również skonfigurować za pomocą komend SMS (pamiętaj o dodaniu dwóch spacji przed tekstem komendy). Główne parametry do ustawienia to APN, dane serwera (domena, port) oraz protokół przesyłania danych.

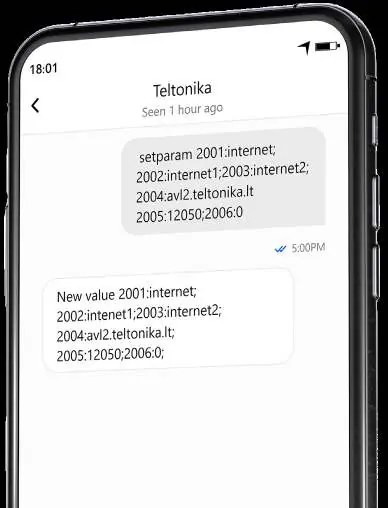

Przykład konfiguracji SMS
Przykład konfiguracji SMS

Wskazania diod LED

  • Nawigacja: Dioda świecąca światłem ciągłym oznacza brak sygnału GNSS, migająca co sekundę – normalny tryb pracy.
  • Status: Migająca co sekundę – normalny tryb, migająca co dwie sekundy – tryb uśpienia.
  • CAN: Szybkie miganie oznacza odczyt danych z pojazdu.

Dane techniczne

  • Napięcie wejściowe: 10-30V DC.
  • Pamięć: 128MB wewnętrznej pamięci flash.
  • Interfejsy: 2x CAN, 1-Wire, USB 2.0 Micro-USB.
  • Temperatura pracy: -40°C do +85°C (bez baterii).
  • Stopień ochrony: IP41.

Bezpieczeństwo

Nie demontuj urządzenia. Instalacja podczas burzy jest zabroniona. Urządzenie nie jest przeznaczone do nawigacji na łodziach. W przypadku wymiany baterii używaj tylko zgodnych typów, aby uniknąć ryzyka wybuchu.

Informacje o producencie

Teltonika Telematics

Profil marki

Praktyczna pomoc

Typowe problemy

Brak sygnału GNSS

Sprawdź, czy dioda nawigacji świeci światłem ciągłym (brak sygnału) lub miga (normalny tryb).

Urządzenie nie łączy się z PC

Upewnij się, że zainstalowano sterowniki TeltonikaCOMDriver.exe i używasz kabla Micro-USB.

Błąd konfiguracji SMS

Upewnij się, że przed tekstem SMS dodano dwie spacje.

Przed użyciem

  • Wyłącz żądanie PIN na karcie Micro-SIM
  • Przygotuj narzędzie do podważenia obudowy
  • Upewnij się, że masz zasilanie 10-30V DC
  • Pobierz oprogramowanie Teltonika Configurator
  • Zainstaluj sterowniki USB

Parametry w praktyce

Napięcie zasilania
10-30V DC z zabezpieczeniem przepięciowym
Stopień ochrony
IP41 (ochrona przed ciałami obcymi >1mm i kroplami wody)

Ilustracje i schematy

  • Widok urządzenia: lokalizacja gniazda SIM, baterii i diod LED
  • Schematy okablowania: różnice w pinout dla wersji QJIB0 i QKIB0

Zgodność modelu

  • Wymaga systemu Windows dla konfiguracji
  • Nie jest przeznaczony do nawigacji na łodziach
