Instrukcja obsługi lokalizatora Teltonika TAT140
Szybki przewodnik po konfiguracji i obsłudze lokalizatora Teltonika TAT140. Dowiedz się, jak zainstalować kartę SIM, skonfigurować urządzenie przez USB lub SMS oraz jak interpretować diody LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Teltonika TAT140 to lokalizator zasobów (asset tracker) wykorzystujący technologię 4G LTE CAT 1. Niniejsza instrukcja zawiera kluczowe kroki dotyczące przygotowania urządzenia do pracy, konfiguracji parametrów sieciowych oraz zaleceń montażowych. Urządzenie wymaga wstępnej konfiguracji za pomocą oprogramowania Teltonika Configurator lub komend SMS.
Poznaj swoje urządzenie
Urządzenie posiada wewnątrz obudowy następujące elementy:
- Przycisk ON/OFF: Służy do włączania i wyłączania urządzenia.
- Slot Micro-SIM: Miejsce na kartę SIM.
- Port Micro-USB: Służy do połączenia z komputerem w celu konfiguracji.
- Bateria: Wymienna bateria Li-SOCl2.
Pierwsze uruchomienie i instalacja karty SIM
- Zdejmij pokrywę urządzenia.
- Włóż kartę Micro-SIM do slotu. Upewnij się, że ścięty róg karty jest skierowany w stronę slotu. Ważne: Żądanie PIN karty SIM musi być wyłączone.
- Przełącz przełącznik w pozycję ON.
- Po zakończeniu konfiguracji załóż pokrywę z powrotem.
Konfiguracja urządzenia
Konfiguracja odbywa się za pomocą oprogramowania Teltonika Configurator na komputerze z systemem Windows (wymagany .NET Framework 4.6.2).
- Pobierz i zainstaluj sterowniki COM port.
- Podłącz urządzenie kablem Micro-USB do komputera.
- Uruchom Configurator.exe.
- W sekcji GPRS skonfiguruj ustawienia serwera (APN, domena, port).
- Użyj przycisku Save to device, aby zapisać zmiany.

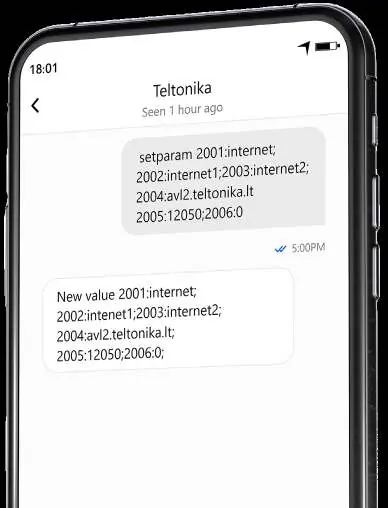

Konfiguracja przez SMS
Urządzenie można szybko skonfigurować wysyłając komendę SMS. Przed tekstem komendy należy wstawić dwie spacje. Przykładowa komenda:
setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0
- 2001: APN
- 2002: Nazwa użytkownika APN
- 2003: Hasło APN
- 2004: Domena serwera
- 2005: Port serwera
- 2006: Protokół (0 - TCP, 1 - UDP)
Zalecenia montażowe
Aby zapewnić prawidłowe działanie lokalizatora:
- Antena GNSS musi być skierowana w stronę nieba.
- Urządzenie nie powinno być przykryte przeszkodami, które mogłyby zakłócać odbiór sygnału GNSS.
Sygnalizacja diod LED
- Świeci: Uruchamianie i autotest.
- Wyłączona: Tryb uśpienia lub urządzenie wyłączone.
- Miga co 5 sekund: Urządzenie działa, modem włączony.
Dane techniczne
- Wymiary: 78 x 63 x 28 mm
- Waga: 119g
- Klasa szczelności: IP68
- Temperatura pracy: -20 °C do +60 °C
- Bateria: Li-SOCl2, 7,2V 2200mAh (niewymienna/nieładowalna)
Oficjalne zasoby z instrukcji
Informacje o producencie
Teltonika Telematics
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się z serwerem.
Sprawdź poprawność włożenia karty SIM, upewnij się, że żądanie PIN jest wyłączone, oraz zweryfikuj ustawienia APN, domenę i port w konfiguratorze.
Brak reakcji urządzenia po podłączeniu.
Upewnij się, że przełącznik zasilania jest w pozycji ON i bateria jest prawidłowo podłączona.
Konfigurator nie wykrywa urządzenia.
Upewnij się, że zainstalowano sterowniki TeltonikaCOMDriver.exe i używasz sprawnego kabla Micro-USB.
Przed użyciem
- Pobierz i zainstaluj sterowniki COM port.
- Przygotuj kartę Micro-SIM z wyłączonym żądaniem PIN.
- Pobierz oprogramowanie Teltonika Configurator.
- Upewnij się, że masz kabel Micro-USB.
- Sprawdź, czy komputer posiada zainstalowany .NET Framework 4.6.2.
Ilustracje i schematy
- Schemat urządzenia pokazuje lokalizację przycisku ON/OFF, slotu karty Micro-SIM oraz portu Micro-USB pod pokrywą.
- Instrukcja montażu karty SIM wskazuje na konieczność zwrócenia uwagi na ścięty róg karty.
Zgodność modelu
- Oprogramowanie konfiguracyjne wymaga systemu Windows (Vista, 7, 8.1, 10).
- Urządzenie obsługuje pasma 2G (B2/B3/B5/B8) oraz 4G (B1/B3/B5/B7/B8/B20/B28).
