Instrukcja obsługi woltomierza i licznika motogodzin Veratron VL 2-IN-1

Najważniejsze informacje

Veratron VL 2-IN-1 to zaawansowany instrument łączący funkcje cyfrowego licznika motogodzin oraz woltomierza. Urządzenie zostało zaprojektowane z myślą o łatwej instalacji i obsłudze, oferując automatyczne przełączanie wyświetlanych wartości co 10 sekund. Jest to rozwiązanie dedykowane do silników morskich, generatorów stacjonarnych oraz maszyn transportowych.

Opis urządzenia

Urządzenie posiada czytelny wyświetlacz LCD z białym podświetleniem LED. Dzięki szerokiemu zakresowi napięcia roboczego (do 60 V), instrument jest uniwersalny i może być stosowany w instalacjach 12V, 24V oraz 48V. Konstrukcja obejmuje podwójną soczewkę z tworzywa sztucznego oraz obudowę o wysokiej klasie szczelności.

Montaż i instalacja

Instrument wspiera dwa główne typy montażu:

• Montaż panelowy (Front panel mount): Wykorzystuje nakrętkę zabezpieczającą (Spinlock Nut).
• Montaż wpuszczany (Flush mount): Wymaga zastosowania dedykowanego zestawu montażowego.

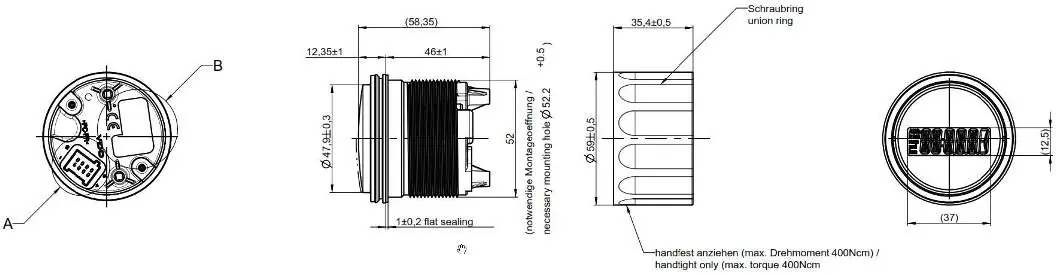

Wymagana średnica otworu montażowego wynosi 52 mm. Podczas dokręcania nakrętki należy zachować ostrożność, aby nie przekroczyć maksymalnego momentu obrotowego 400 Ncm.

Dane techniczne

• Napięcie robocze: 9 – 60 V (z ochroną przed odwrotną polaryzacją i przepięciami).
• Pobór prądu: ≤ 50 mA przy 12 V.
• Klasa ochrony: IP67 od frontu, IP52 od tyłu (zgodnie z IEC 60529).
• Temperatura pracy: -40 do +80°C.
• Temperatura przechowywania: -40 do +85°C.
• Złącze: Tyco/Hirschmann MQS 8-pin.

Akcesoria i warianty

Urządzenie jest dostępne w wariantach czarnym i białym. Producent oferuje dziewięć różnych stylów ramek (bezel), które pozwalają na personalizację wyglądu deski rozdzielczej. W zestawie znajdują się niezbędne akcesoria, takie jak kabel 8-żyłowy oraz nakrętka zabezpieczająca.
