Instrukcja montażu Motive Cable 3034 dla Volvo/Mack 2018+
Dowiedz się, jak zainstalować bramkę pojazdu Motive Cable 3034 w ciężarówkach Volvo i Mack (roczniki 2018+). Kompletny przewodnik krok po kroku dotyczący podłączenia złączy J1939, zasilania oraz montażu urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces instalacji bramki pojazdu Motive Cable 3034 w ciężarówkach Volvo/Mack 2018+. Proces obejmuje podłączenie do magistrali J1939, zasilania oraz montaż urządzenia na desce rozdzielczej. str. 2, 3
Najważniejsze czynności
- Podłączenie do magistrali J1939 str. 2
- Podłączenie zasilania do złącza F87 str. 3
Pierwsze uruchomienie
- Weryfikacja diod LED str. 4
Problemy i rozwiązania
GPS/GNSS nie łączy się
Urządzenie wymaga czystej linii widzenia nieba.
str. 4Gdzie szukać w PDF
- Instalacja krok po kroku str. 2, 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji bramki pojazdu (Vehicle Gateway) przy użyciu kabla Motive 3034 w pojazdach marki Volvo i Mack wyprodukowanych od 2018 roku. Przed przystąpieniem do prac upewnij się, że pojazd jest bezpieczny, a silnik wyłączony.
Przygotowanie do instalacji
Przed rozpoczęciem montażu wykonaj następujące czynności:
- Zaciągnij hamulec postojowy.
- Wyłącz silnik pojazdu.
- Wyłącz główny wyłącznik zasilania (jeśli jest dostępny).
- Przygotuj śrubokręt, który może być wymagany do demontażu panelu dostępowego.
Instalacja krok po kroku
Krok 1: Dostęp do złączyZdejmij panel dostępowy znajdujący się na górze, na środku deski rozdzielczej, po prawej stronie kierownicy.
Krok 2: Podłączenie do magistrali J1939W konsoli środkowej znajdują się dwa identyczne złącza J1939 (DL1 i DL3). Odłącz rezystor terminujący od złącza magistrali DL1 J1939. Nie wyrzucaj rezystora.

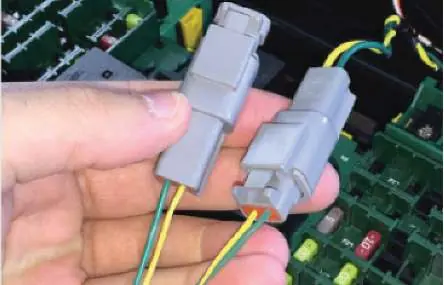

Krok 3: Podłączenie kabla MotivePodłącz męski koniec kabla Motive do żeńskiego końca złącza magistrali J1939 ciężarówki (w miejsce, gdzie wcześniej znajdował się rezystor). Następnie podłącz rezystor terminujący do żeńskiego końca kabla Motive, aby zamknąć obwód.
Krok 4: Podłączenie zasilaniaPodłącz złącze zasilania z kabla Motive do wolnego złącza akumulatora w panelu dostępowym. Dostępnych jest sześć identycznych złączy; podłącz kabel Motive do jednego z dwóch złączy oznaczonych jako F87.
Krok 5: Montaż urządzeniaPodłącz 15-pinowe złącze do bramki pojazdu (Vehicle Gateway) i zabezpiecz je za pomocą śrub skrzydełkowych. Wyczyść miejsce montażu za pomocą dołączonych ściereczek nasączonych alkoholem. Usuń warstwę ochronną z paska samoprzylepnego z tyłu bramki i przyklej ją do deski rozdzielczej. Zamontuj urządzenie w pobliżu przedniej szyby, z dala od nawiewów i elementów elektrycznych, zachowując co najmniej 12 cali (ok. 30 cm) odstępu od elementów metalowych.
Weryfikacja działania
Po podłączeniu, diody wskaźnikowe zamigają, a następnie zaświecą się na czerwono. Po około minucie lewa dioda powinna zmienić kolor na zielony, co oznacza udane połączenie GPS/GNSS. Po połączeniu kierowcy z bramką za pomocą aplikacji Motive Electronic Logbook (iOS/Android), prawa dioda zmieni kolor na zielony, sygnalizując połączenie Bluetooth.
Praktyczna pomoc
Typowe problemy
Brak połączenia GPS/GNSS
Upewnij się, że bramka ma czystą linię widzenia nieba i nie jest zasłonięta przez metalowe elementy.
Trudności z montażem na desce rozdzielczej
Jeśli panele nie mogą zostać zmodyfikowane, bramkę można zamontować wewnątrz panelu, upewniając się, że kabel nie jest przyciśnięty.
Przed użyciem
- Zaciągnij hamulec postojowy
- Wyłącz silnik
- Wyłącz główny wyłącznik zasilania (jeśli dostępny)
- Przygotuj śrubokręt do demontażu panelu
Ilustracje i schematy
- Demontaż panelu dostępowego na desce rozdzielczej
- Lokalizacja złączy J1939 (DL1/DL3) i rezystora terminującego
- Podłączenie kabla Motive do złącza F87
- Montaż bramki na desce rozdzielczej
Zgodność modelu
- Przeznaczony dla pojazdów Volvo i Mack wyprodukowanych od 2018 roku.
