Instrukcja montażu lampy Golden Lighting 1067-O3P / 1067-OSF
Szybki przewodnik montażu lampy Golden Lighting 1067-O3P / 1067-OSF. Dowiedz się, jak bezpiecznie zainstalować lampę w wersji wiszącej lub półwpuszczanej, podłączyć przewody i zamontować klosze.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu lampy Golden Lighting w dwóch wariantach: wiszącym (pendant) oraz półwpuszczanym (semi-flush). Ze względów bezpieczeństwa, wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie elektryczne.
- Usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Rozpakować nową lampę i sprawdzić zawartość żółtej torby z częściami.
- Zdecydować o sposobie montażu: wiszący (diagram 1) lub półwpuszczany (diagram 2).

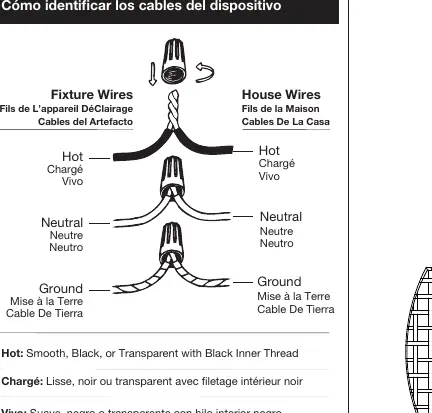

Identyfikacja przewodów
Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa:
- Faza (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Uziemienie (Ground): Miedź, metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Montaż wiszący (Pendant)
- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej.
- Dostosuj wysokość lampy, używając odpowiedniej liczby ogniw łańcucha (J).
- Przeciągnij przewody lampy przez mufę (M), łańcuch (J) i czaszę (G).
- Podłącz przewody zgodnie ze schematem elektrycznym.
- Zabezpiecz czaszę (G) za pomocą kołnierza pętli (I).
Montaż półwpuszczany (Semi-flush)
- Zamontuj wspornik montażowy (B) do puszki przyłączeniowej.
- Przeciągnij przewody przez mufę (M) i osłonę mufy (H) znajdującą się na czaszy (F).
- Podłącz przewody zgodnie ze schematem elektrycznym.
- Przymocuj czaszę (F) do sufitu za pomocą nakrętek dekoracyjnych (G).
Wykończenie i konserwacja
Po zamontowaniu korpusu lampy:
- Nałóż szklane klosze (R) na oprawki (P) i zabezpiecz je pierścieniami (Q).
- Wkręć żarówki (brak w zestawie), przestrzegając maksymalnej mocy określonej w specyfikacji.
- Zastosuj przezroczysty silikon uszczelniający w miejscu styku czaszy z sufitem, aby zabezpieczyć szczelinę.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Znajdź śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone, czy żarówki są sprawne i czy połączenia przewodów są wykonane poprawnie zgodnie z instrukcją.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że masz odpowiednie narzędzia (śrubokręt, szczypce).
- Sprawdź, czy posiadasz wszystkie części z zestawu.
- Wybierz typ montażu (wiszący lub półwpuszczany) przed rozpoczęciem.
- Przygotuj przewody, przycinając je do odpowiedniej długości (plus 8-10 cali zapasu).
Parametry w praktyce
- Neutral (Neutralny)
- Przewód powrotny; w lampie oznaczony jako żebrowany, biały lub przezroczysty z białym gwintem.
- Ground (Uziemienie)
- Przewód ochronny; miedziany, zielony lub przezroczysty z zielonym gwintem.
Ilustracje i schematy
- Schemat (1) przedstawia montaż w wersji wiszącej z łańcuchem.
- Schemat (2) przedstawia montaż w wersji półwpuszczanej bezpośrednio przy suficie.
Zgodność modelu
- Lampa może być montowana jako wisząca lub półwpuszczana.
- Nie przekraczaj maksymalnej mocy żarówek określonej w specyfikacji produktu.
