Instrukcja obsługi lampy sufitowej Golden Lighting 0309-FM
Szybki przewodnik po montażu i podłączeniu lampy sufitowej Golden Lighting 0309-FM. Dowiedz się, jak bezpiecznie zainstalować urządzenie, podłączyć przewody i zamontować klosze zgodnie z instrukcją producenta.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 0309-FM. Ze względów bezpieczeństwa, wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie na bezpieczniku lub wyłączniku głównym.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy ostrożnie wyjąć lampę z opakowania i sprawdzić zawartość żółtej torby z częściami. Należy usunąć starą lampę wraz ze starym wspornikiem montażowym. Wspornik montażowy (A) należy przymocować do puszki przyłączeniowej za pomocą śrub montażowych (C), a następnie przeciągnąć przewody domowe przez środek wspornika.
Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Należy postępować zgodnie ze schematem połączeń:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty.
Końcówki przewodów należy skręcić razem i zabezpieczyć złączką. Jeśli w puszce nie ma przewodu uziemiającego, należy użyć śruby uziemiającej (E) na wsporniku montażowym, owijając wokół niej przewód uziemiający lampy.
Montaż końcowy
Po podłączeniu przewodów należy:
- Zamocować klosz szklany (H) oraz klosz metalowy (I) do oprawki (G) za pomocą pierścienia (J).
- Dokręcić pierścień (J) na gwincie oprawki (G) do momentu stabilnego zamocowania.
- Podnieść czaszę (F) do wspornika montażowego (A) i wyrównać otwory boczne.
- Zabezpieczyć czaszę (F) za pomocą małych śrub bocznych (D).
- Zainstalować żarówkę (brak w zestawie) zgodnie ze specyfikacją lampy, pamiętając o nieprzekraczaniu maksymalnej mocy.
Wskazówki dotyczące oświetlenia
Producent zaleca odpowiednie rozmieszczenie oświetlenia w pomieszczeniu:
- Nad wyspą kuchenną: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
- Nad stołem w jadalni: Lampy powinny wisieć co najmniej 30 cali nad stołem, a oprawa powinna być o 12 cali węższa niż szerokość stołu.
- W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Trudności z dopasowaniem wysokości lampy
Zapoznaj się z wytycznymi na stronie 1 instrukcji, które określają zalecane odległości od blatów i podłogi dla różnych typów pomieszczeń.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku lub wyłączniku głównym.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt).
- Sprawdź, czy wszystkie części (A-J) są w zestawie.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Przygotuj żarówkę o odpowiedniej mocy (brak w zestawie).
Parametry w praktyce
- Neutral (Neutralny)
- Przewód biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Ground (Uziemienie)
- Przewód miedziany, zielony lub przezroczysty.
Ilustracje i schematy

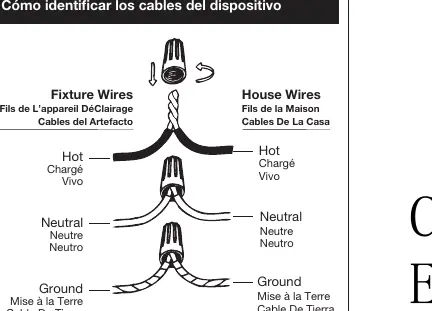

- Schemat na stronie 2 przedstawia identyfikację przewodów: Hot (czarny), Neutral (biały), Ground (zielony/miedź).

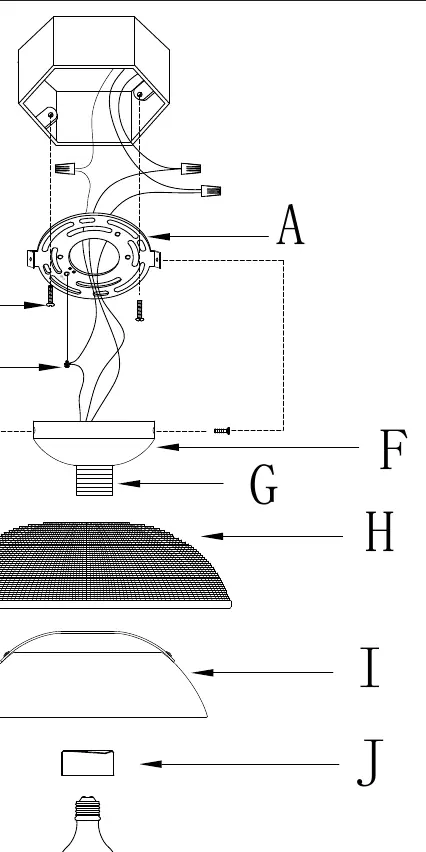

- Rysunek montażowy pokazuje kolejność: wspornik (A), puszka, czasza (F), klosz szklany (H), klosz metalowy (I), pierścień (J).
Zgodność modelu
- Wymaga żarówki (brak w zestawie) – nie przekraczaj maksymalnej mocy podanej w specyfikacji urządzenia.
