Instrukcja obsługi lampy ściennej Golden Lighting 0314-1W
Szybki przewodnik instalacji lampy ściennej Golden Lighting 0314-1W. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować płytę montażową i zainstalować klosz.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy ściennej Golden Lighting 0314-1W. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Instalacja powinna być wykonana przez wykwalifikowanego elektryka. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją produktu, nie przekraczając maksymalnej dopuszczalnej mocy.
Przygotowanie do instalacji
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Wyłącz zasilanie i zdemontuj starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Przygotuj śrubokręt oraz upewnij się, że masz pomocnika, który przytrzyma lampę podczas podłączania przewodów.
Podłączenie przewodów
Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wątkiem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wątkiem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wątkiem.
Skręć końcówki przewodów razem i zabezpiecz je złączką. Jeśli w puszce przyłączeniowej brakuje przewodu uziemiającego, należy wykorzystać śrubę uziemiającą (E) znajdującą się na wsporniku montażowym.
Montaż lampy
- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
- Po podłączeniu przewodów, umieść płytę tylną lampy (D) na wsporniku (A) i zabezpiecz ją śrubami bocznymi (C).
- Podnieś klosz (H) do oprawki (G) i zabezpiecz go pierścieniem (I).
- Wkręć odpowiednią żarówkę (J) (brak w zestawie).
- Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Podłącz przewód uziemiający lampy do śruby uziemiającej (E) znajdującej się na wsporniku montażowym.
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest poprawnie wkręcona, czy zasilanie w bezpieczniku jest włączone oraz czy połączenia przewodów są poprawne.
Przed użyciem
- Wyłącz zasilanie w bezpieczniku
- Przygotuj śrubokręt
- Upewnij się, że masz odpowiednią żarówkę
- Poproś o pomoc drugą osobę do podtrzymania lampy podczas montażu
Parametry w praktyce
- Neutral Wire
- Przewód neutralny (biały, żebrowany lub przezroczysty z białym wątkiem)
Ilustracje i schematy

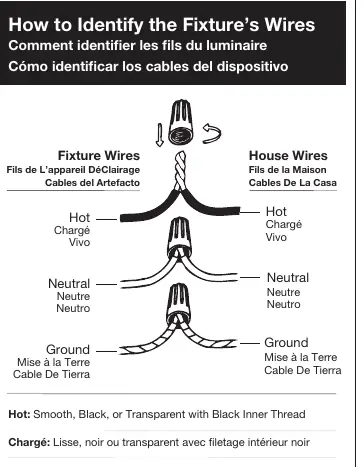

- Schemat na stronie 2 pokazuje identyfikację przewodów: Hot (fazowy), Neutral (neutralny), Ground (uziemienie).

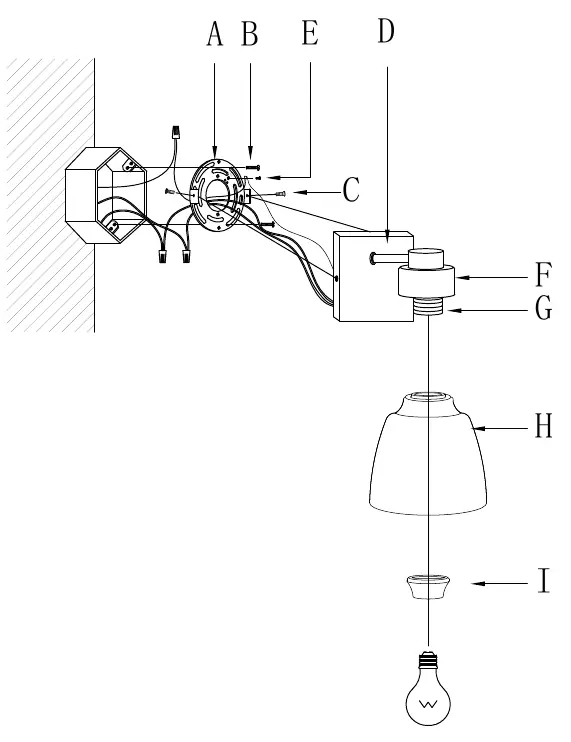

- Rysunek montażowy przedstawia kolejność: wspornik (A), śruby (B/C), płyta tylna (D), klosz (H), pierścień (I).
Zgodność modelu
- Wymaga profesjonalnego montażu
- Nie przekraczaj maksymalnej mocy żarówki
