Instrukcja obsługi lampy ściennej Golden Lighting 0865-A1W

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy lampy ściennej Golden Lighting 0865-A1W. Produkt oferuje dwie metody instalacji: montaż naścienny z zasilaniem przez wtyczkę (Diagram 1) lub montaż przewodowy do istniejącej puszki elektrycznej (Diagram 2). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Przygotowanie do instalacji

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Jeśli instalujesz lampę w miejscu starego oświetlenia, zdemontuj je wraz ze starym wspornikiem montażowym. Upewnij się, że masz odpowiednie narzędzia, takie jak wiertarka, śrubokręt oraz obcinaczki do kabli.

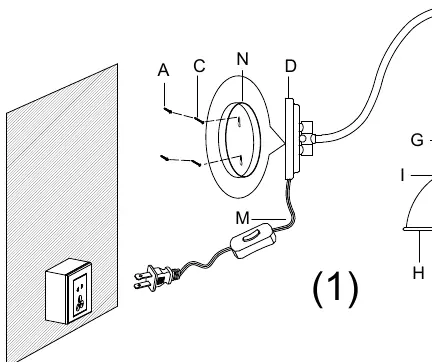

Opcja 1: Montaż z wtyczką

1. Przytrzymaj płytę montażową (N) przy ścianie w wybranym miejscu, upewniając się, że jest wypoziomowana.
2. Zaznacz miejsca na otwory, wywierć je i włóż plastikowe kołki rozporowe (A).
3. Wkręć śruby montażowe (C) w kołki, pozostawiając około 2-3 mm gwintu wystającego poza ścianę.
4. Zawieś płytę montażową (N) na śrubach (C).
5. Nałóż klosz (H) na oprawkę (G) i zabezpiecz pierścieniem (I).
6. Wkręć żarówkę (nie dołączona do zestawu), podłącz wtyczkę do gniazdka i użyj przełącznika na przewodzie (L), aby włączyć lampę.

Opcja 2: Montaż przewodowy

1. Zdemontuj płytę montażową (N) z płyty tylnej (D). Przełóż śruby (C) i nakrętki do płyty montażowej (B).
2. Przeciągnij przewody domowe przez środek płyty montażowej (B) i przykręć ją do puszki elektrycznej za pomocą śrub (A).
3. Odetnij wtyczkę z przewodu zasilającego (M) i przeciągnij przewód przez otwór w dolnej części płyty tylnej (D), zabezpieczając otwór zatyczką (N).
4. Podłącz przewody zgodnie z instrukcją (patrz sekcja Identyfikacja przewodów).
5. Umieść płytę tylną (D) na wsporniku (B) i zabezpiecz nakrętkami dekoracyjnymi (F).
6. Nałóż klosz (H) na oprawkę (G) i zabezpiecz pierścieniem (I).
7. Wkręć żarówkę i włącz zasilanie.

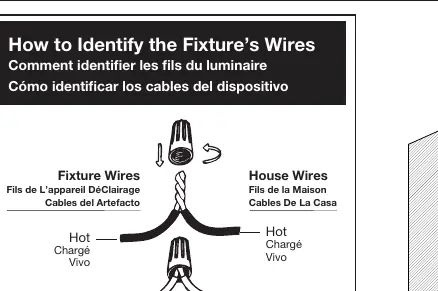

Identyfikacja przewodów

Podczas podłączania przewodów należy zachować szczególną ostrożność:

• Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Jeśli w puszce elektrycznej nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po zakończeniu podłączania przewodów, starannie wsuń je do puszki elektrycznej. Upewnij się, że wszystkie połączenia są zabezpieczone złączkami. Nie przekraczaj maksymalnej mocy żarówki określonej w specyfikacji produktu.
