Instrukcja montażu lampy sufitowej Golden Lighting 0307-FM10 Clary
Instrukcja montażu i instalacji lampy sufitowej Golden Lighting 0307-FM10 Clary. Dowiedz się, jak bezpiecznie podłączyć przewody i zamontować klosz.
Spis treści
Opis produktu
Lampa sufitowa Golden Lighting 0307-FM10 Clary to eleganckie oświetlenie typu flush mount, zaprojektowane do montażu bezpośrednio przy suficie. Produkt dostarczany jest w stanie wstępnie zmontowanym, co ułatwia proces instalacji. Lampa wymaga użycia żarówek o określonej mocy (należy sprawdzić specyfikację urządzenia) i jest przeznaczona do użytku wewnątrz pomieszczeń.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników lub wyłączniku głównym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Upewnij się, że posiadasz wszystkie elementy zestawu, w tym taśmę montażową i śruby.
Instalacja krok po kroku
Proces montażu rozpoczyna się od przygotowania taśmy montażowej (B) i przymocowania jej do puszki przyłączeniowej za pomocą śrub (D). Następnie należy przeprowadzić przewody zasilające przez środek taśmy. Kolejnym etapem jest podłączenie przewodów lampy do przewodów zasilających zgodnie ze schematem: przewód fazowy (Hot) do fazowego, neutralny (Neutral) do neutralnego oraz uziemienie (Ground) do uziemienia. Po zabezpieczeniu połączeń złączkami, należy wsunąć przewody do puszki.
Ostatnim etapem jest montaż klosza szklanego (J) do uchwytu (I) za pomocą małych śrub bocznych (H). Na koniec należy zamocować czaszę (F) do taśmy montażowej (B) za pomocą nakrętek dekoracyjnych (G), wkręcić żarówkę i włączyć zasilanie.
Konserwacja i wskazówki
Aby uzyskać najlepszy efekt oświetleniowy, producent zaleca stosowanie ściemniaczy, które pozwalają na kontrolę natężenia światła. W przypadku konieczności wymiany części, należy skontaktować się z miejscem zakupu produktu. Więcej porad dotyczących aranżacji oświetlenia można znaleźć na stronie www.GoldenLighting.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemienia w puszce przyłączeniowej
Należy zlokalizować śrubę uziemiającą (E) na wsporniku montażowym i owinąć wokół niej przewód uziemiający lampy, a następnie dokręcić śrubę.
Trudności z dopasowaniem czaszy do sufitu
Należy wyregulować długość śrub montażowych (A) w taśmie montażowej (B) i dokręcić nakrętki (C), aby zapewnić stabilne przyleganie czaszy.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz odpowiednie żarówki (nieprzekraczające maksymalnej mocy).
- Sprawdź, czy wszystkie elementy montażowe (śruby, taśma) są w zestawie.
- Przygotuj śrubokręt do montażu.
- Poproś drugą osobę o pomoc przy podtrzymaniu lampy podczas podłączania przewodów.
Parametry w praktyce
- Przewód fazowy (Hot)
- Gładki, czarny lub przezroczysty z czarnym wewnętrznym włóknem.
- Przewód neutralny (Neutral)
- Żebrowany, biały lub przezroczysty z białym wewnętrznym włóknem.
- Przewód uziemiający (Ground)
- Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym włóknem.
Ilustracje i schematy

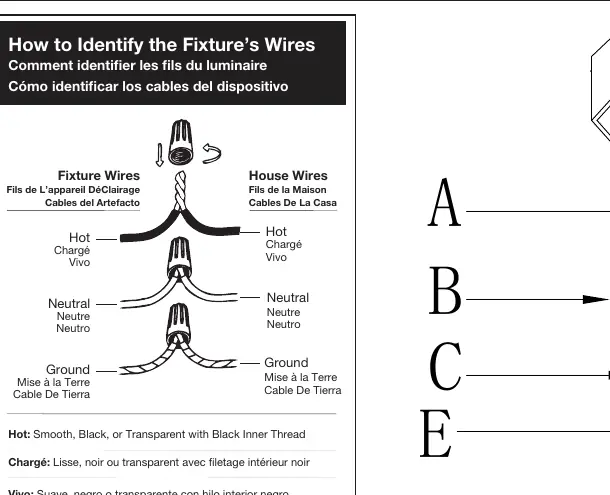

- Schemat pokazuje identyfikację przewodów: fazowy, neutralny i uziemienie.
- Rysunek montażowy przedstawia kolejność składania elementów od puszki sufitowej po klosz i żarówkę.
Zgodność modelu
- Zalecane stosowanie ściemniaczy dla lepszej kontroli natężenia światła.
- Produkt przeznaczony do montażu sufitowego.
