Growatt ShineWiFi-F – Instrukcja instalacji i konfiguracji
Kompletny przewodnik instalacji i konfiguracji modułu Growatt ShineWiFi-F. Dowiedz się, jak połączyć falownik z siecią, skonfigurować aplikację ShinePhone i rozwiązywać problemy z łącznością.
Spis treści
Opis produktu
Growatt ShineWiFi-F to moduł komunikacyjny typu plug-and-play, zaprojektowany do monitorowania pracy falowników fotowoltaicznych. Urządzenie umożliwia przesyłanie danych o produkcji energii do platformy ShineServer, co pozwala użytkownikom na zdalny podgląd parametrów instalacji za pośrednictwem aplikacji mobilnej ShinePhone.
Instalacja i uruchomienie
Proces instalacji rozpoczyna się od wpięcia modułu ShineWiFi do portu WiFi/GPRS w falowniku. Po włączeniu zasilania falownika, należy sprawdzić stan diod LED na obudowie modułu. Migająca czerwona dioda sygnalizuje poprawną komunikację między falownikiem a modułem.
Konfiguracja aplikacji ShinePhone
Aby skonfigurować połączenie z siecią domową, należy pobrać aplikację ShinePhone i zarejestrować konto. Podczas konfiguracji upewnij się, że telefon jest połączony z siecią WiFi 2.4GHz, która nie wymaga dodatkowego uwierzytelniania (np. logowania przez stronę www) i nie korzysta z mostków sieciowych. Nazwa sieci WiFi powinna składać się wyłącznie z liter i cyfr bez znaków specjalnych. Po zeskanowaniu kodu kreskowego modułu i wprowadzeniu danych sieci, aplikacja przeprowadzi proces parowania.
Znaczenie diod LED
Stan pracy urządzenia jest sygnalizowany przez trzy diody LED:
- Wszystkie wyłączone: Brak połączenia z falownikiem.
- Miga czerwona: Komunikacja z falownikiem OK.
- Miga zielona: Komunikacja z falownikiem i routerem OK.
- Miga niebieska: Pełna komunikacja z serwerem Growatt (stan prawidłowy).
Konserwacja i resetowanie
W przypadku zmiany hasła do routera lub wymiany urządzenia na nowe, konieczne może być przywrócenie ustawień fabrycznych. W tym celu należy zdjąć gumową zaślepkę i przytrzymać przycisk KEY przez ponad 6 sekund, aż wszystkie trzy diody zaświecą się na stałe. Po resecie należy ponownie przeprowadzić procedurę dodawania urządzenia w aplikacji.
Rozwiązywanie problemów
Jeśli konfiguracja zakończy się niepowodzeniem, sprawdź czy przełącznik DIP przy porcie komunikacyjnym falownika jest ustawiony w pozycji ON. Upewnij się również, że router nie blokuje portów 5279 oraz 5280, które są niezbędne do poprawnej komunikacji z serwerem Growatt.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Typowe problemy
Wszystkie diody są wyłączone
Sprawdź, czy przełącznik DIP przy porcie WiFi/GPRS falownika jest w pozycji ON.
Miga tylko czerwona dioda po konfiguracji
Sprawdź poprawność nazwy i hasła sieci WiFi oraz czy sieć jest szyfrowana.
Miga tylko zielona dioda po konfiguracji
Sprawdź połączenie routera z internetem oraz czy firewall nie blokuje portów 5279 i 5280.
Czerwona dioda świeci światłem ciągłym
Błąd modułu, konieczna wymiana na nowy egzemplarz.
Przed użyciem
- Upewnij się, że router WiFi używa pasma 2.4GHz.
- Nazwa sieci WiFi nie może zawierać znaków specjalnych.
- Sieć nie może wymagać dodatkowego logowania przez przeglądarkę.
- Pobierz najnowszą wersję aplikacji ShinePhone.
- Upewnij się, że falownik jest włączony.
- Przygotuj kod kreskowy modułu do zeskanowania.
Ilustracje i schematy

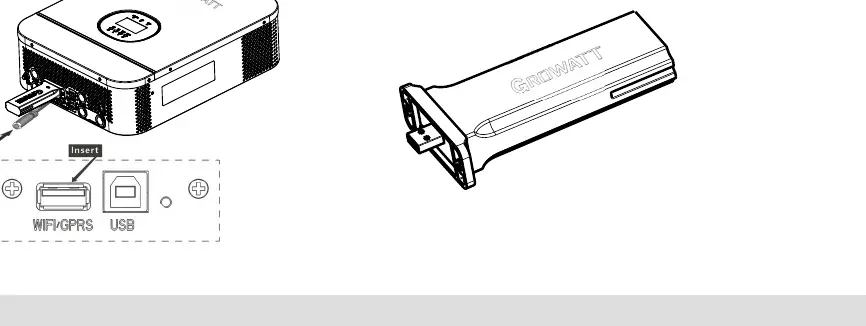

- Step 1: Wpięcie modułu do portu WiFi/GPRS falownika.
- Step 3: Proces rejestracji i dodawania urządzenia w aplikacji.
- Step 4: Użycie przycisku KEY do resetowania lub trybu AP.
Zgodność modelu
- Wymaga sieci WiFi bez dodatkowego uwierzytelniania (secondary authentication).
- Nie obsługuje sieci typu bridge.
- Wymaga otwartych portów 5279 i 5280 w routerze.
