Instrukcja obsługi odkurzacza pionowego Grundig VCH 9130
Szybki przewodnik po obsłudze odkurzacza pionowego Grundig VCH 9130. Dowiedz się, jak ładować urządzenie, czyścić filtr HEPA, montować akcesoria i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Grundig VCH 9130 to odkurzacz 2 w 1 z akumulatorem 14.4 V NiMH. Czas pracy wynosi do 15 minut, a pełne ładowanie zajmuje około 8 godzin. str. 5, 9
Najważniejsze czynności
- Ładowanie urządzenia str. 9
- Czyszczenie pojemnika na kurz str. 11
Pierwsze uruchomienie
- Naładuj urządzenie przez 6-8 godzin przed pierwszym użyciem. str. 9
Problemy i rozwiązania
Odkurzacz nie działa
Naładuj akumulator lub sprawdź poprawne osadzenie odkurzacza ręcznego w korpusie.
str. 13Konserwacja i reset
- Czyść pojemnik na kurz i filtr HEPA po każdym użyciu. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Akumulator | 14.4 V NiMH | Typ akumulatora | str. 5, 14 |
| Moc nominalna | 80 W | Moc odkurzacza pionowego | str. 14 |
Gdzie szukać w PDF
- Opis części str. 3, 6
- Czyszczenie str. 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Odkurzacz Grundig VCH 9130 to urządzenie typu 2 w 1, które może być używane jako odkurzacz pionowy lub ręczny. Przed pierwszym użyciem należy w pełni naładować akumulator (proces trwa około 6-8 godzin). Urządzenie przeznaczone jest wyłącznie do użytku domowego. Należy pamiętać o regularnym czyszczeniu filtra HEPA oraz pojemnika na kurz, aby utrzymać wydajność ssania.
Opis urządzenia
Odkurzacz składa się z następujących elementów:
- A: Włącznik odkurzacza pionowego
- B: Przycisk składania uchwytu
- C: Przycisk zwalniający odkurzacz ręczny
- D: Korpus
- E: Włącznik odkurzacza ręcznego
- F: Przycisk otwierania pojemnika na kurz
- G: Odkurzacz ręczny
- H: Pojemnik na kurz
- I: Przycisk demontażu elektroszczotki
- J: Stacja ładująca
- K: Wskaźnik zasilania
- L: Elektroszczotka
- M: Dysza 3 w 1
Przygotowanie i ładowanie
Przed użyciem należy zmontować urządzenie. Odkurzacz ręczny (G) montuje się w korpusie (D), wsuwając go w odpowiednie gniazdo. Aby naładować urządzenie, należy podłączyć zasilacz do stacji ładującej (J) i wstawić odkurzacz do stacji. Wskaźnik (K) świeci na czerwono podczas ładowania i na zielono po pełnym naładowaniu.
Obsługa
Aby włączyć odkurzacz, należy nacisnąć przycisk (A) dla trybu pionowego lub (E) dla trybu ręcznego. Po zakończeniu pracy należy wyłączyć urządzenie tymi samymi przyciskami. Odkurzacz ręczny można wyciągnąć z korpusu, naciskając przycisk (C).

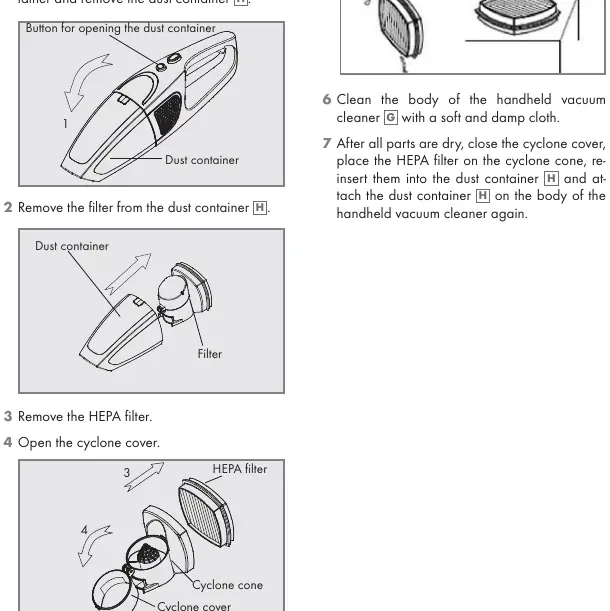

Czyszczenie i konserwacja
Zaleca się czyszczenie pojemnika na kurz po każdym użyciu:
- Naciśnij przycisk (F), aby otworzyć i wyjąć pojemnik (H).
- Wyjmij filtr i otwórz pokrywę cyklonu.
- Umyj pojemnik, filtr HEPA i stożek cyklonu pod bieżącą wodą.
- Pozostaw wszystkie części do całkowitego wyschnięcia przed ponownym montażem.
Elektroszczotkę (L) można czyścić, zdejmując pokrywę za pomocą śrubokręta i wyjmując wałek szczotki.
Rozwiązywanie problemów
Jeśli odkurzacz nie działa, sprawdź poziom naładowania akumulatora. Jeśli siła ssania spada, opróżnij pojemnik na kurz i wyczyść filtr HEPA. Upewnij się, że wszystkie elementy są poprawnie zamontowane.
Dane techniczne
Urządzenie wyposażone jest w akumulatory NiMH 14.4 V. Czas pracy wynosi do 15 minut, a czas ładowania to 8 godzin. Pojemność pojemnika na kurz wynosi 500 ml.
Informacje o producencie
Grundig
Praktyczna pomoc
Typowe problemy
Odkurzacz nie działa
Sprawdź, czy akumulator jest naładowany lub czy odkurzacz ręczny jest poprawnie włożony do korpusu.
Spadek siły ssania
Opróżnij pojemnik na kurz, wyczyść lub wymień filtr HEPA, sprawdź czy wlot powietrza lub szczotka nie są zablokowane.
Odkurzacz nie ładuje się
Sprawdź, czy zasilacz jest podłączony do gniazdka i stacji ładującej oraz czy odkurzacz jest poprawnie umieszczony w stacji.
Przed użyciem
- Sprawdź, czy napięcie sieciowe odpowiada danym na tabliczce znamionowej.
- Naładuj urządzenie przez 6-8 godzin przed pierwszym użyciem.
- Upewnij się, że filtr jest zainstalowany w pojemniku na kurz.
- Sprawdź, czy wszystkie części są suche przed montażem po czyszczeniu.
Parametry w praktyce
- Czas ładowania
- Około 8 godzin do pełnego naładowania.
Ilustracje i schematy
- A: Włącznik główny
- G: Odkurzacz ręczny
- H: Pojemnik na kurz
- J: Stacja ładująca
- L: Elektroszczotka
Zgodność modelu
- Używaj wyłącznie dostarczonego zasilacza LKC-173030-G.
