Instrukcja obsługi odkurzacza pionowego Grundig VCP 3930
Szybki przewodnik po instrukcji obsługi odkurzacza pionowego Grundig VCP 3930. Dowiedz się, jak ładować urządzenie, montować akcesoria, czyścić filtr oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odkurzacz Grundig VCP 3930 to bezprzewodowe urządzenie 2 w 1. Przed pierwszym użyciem należy je w pełni naładować (4-6 godzin). Urządzenie posiada dwa tryby pracy i zmywalny system filtracji. str. 11, 12, 14
Najważniejsze czynności
- Ładowanie: Podłącz zasilacz do urządzenia. Wskaźnik miga podczas ładowania i gaśnie 1 minutę po zakończeniu. str. 12
- Czyszczenie filtra: Zdemontuj cyklon, wyczyść i umyj wszystkie części. Pozostaw do wyschnięcia. str. 12
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem, umieszczając urządzenie na płaskiej powierzchni. str. 12
Problemy i rozwiązania
Odkurzacz nie działa
Naładuj akumulator lub wyczyść port ssący.
str. 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wejściowa | 150 W | Rated input power | str. 14 |
| Czas ładowania | 4-6 godzin | Charging time | str. 14 |
Gdzie szukać w PDF
- Schemat części str. 3
- Instrukcja obsługi str. 5
- Czyszczenie str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Odkurzacz Grundig VCP 3930 to bezprzewodowe urządzenie 2 w 1 przeznaczone do użytku domowego. Przed pierwszym użyciem należy w pełni naładować akumulator. Urządzenie nie jest przeznaczone do zbierania mokrych zanieczyszczeń, popiołu, niedopałków papierosów ani dużych przedmiotów, które mogą zablokować przepływ powietrza. Należy używać wyłącznie oryginalnego zasilacza dostarczonego w zestawie.
Opis urządzenia
Urządzenie składa się z następujących elementów (zgodnie ze schematem na stronie 3):
- A: Przycisk włączania/wyłączania
- B: Przycisk trybu pracy
- C: Wskaźnik trybu Max
- D: Wskaźnik poziomu naładowania
- E: Kontrolka ładowania
- F: Przycisk zwalniania pojemnika na kurz
- G: Przycisk zwalniania pokrywy pojemnika na kurz
- H: Przycisk zwalniania rury
- I: Przycisk zwalniania szczotki
- J: Elektryczna turboszczotka
- K: Uchwyt ścienny
- L: Zasilacz
- M: Ssawka szczelinowa
- N: Akcesorium 2 w 1
Montaż akcesoriów
Odkurzacz można dostosować do różnych powierzchni:
- Ssawka szczelinowa: Idealna do czyszczenia trudno dostępnych miejsc, takich jak przestrzenie pod meblami.
- Akcesorium 2 w 1: Posiada wysuwaną szczotkę. Przesunięcie głowicy do tyłu (do kliknięcia) pozwala czyścić wąskie szczeliny, narożniki, klawiatury. Przesunięcie do przodu (do kliknięcia) jest odpowiednie do mebli, półek i zasłon. Można je również zamontować bezpośrednio na rurze do czyszczenia sufitów.
Ładowanie
Akumulator nie jest w pełni naładowany fabrycznie. Aby naładować urządzenie:
- Umieść korpus odkurzacza na płaskiej powierzchni.
- Podłącz zasilacz. Podczas ładowania wskaźnik będzie migał.
- Po pełnym naładowaniu wskaźnik zgaśnie po około 1 minucie.
Czyszczenie i konserwacja
Regularna konserwacja zapewnia optymalną wydajność:
- Pojemnik na kurz i filtr: Należy regularnie demontować cyklon i czyścić filtr. Wszystkie części systemu filtracji są zmywalne. Po umyciu należy pozostawić je do całkowitego wyschnięcia przed ponownym montażem.
- Szczotka: Jeśli szczotka jest zaplątana włosami lub nitkami, należy ją oczyścić.
- Ostrzeżenie: Do czyszczenia nie używaj benzyny, rozpuszczalników, środków ściernych ani twardych szczotek.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia:
- Odkurzacz nie działa: Sprawdź, czy akumulator jest naładowany lub czy port ssący nie jest zablokowany.
- Słaba siła ssania: Wyczyść pojemnik na kurz i filtr. Sprawdź, czy szczotka nie jest zaplątana.
- Dziwny dźwięk silnika: Sprawdź, czy rura aluminiowa nie jest zablokowana.
- Odkurzacz nie ładuje się: Sprawdź połączenie zasilacza z gniazdkiem i urządzeniem.
Dane techniczne
- Moc wejściowa: 150 W
- Czas ładowania: 4-6 godzin
- Czas pracy (tryb max): 18 minut
- Czas pracy (tryb min): 42 minuty
- Pojemność zbiornika na kurz: 700 ml
- Akumulator: 25,2 V, 2000 mAh Li-ion
Informacje o producencie
Grundig
Praktyczna pomoc
Typowe problemy
Odkurzacz nie działa
Naładuj akumulator lub sprawdź, czy port ssący nie jest zablokowany.
Słaba siła ssania
Wyczyść pojemnik na kurz i filtr. Sprawdź, czy szczotka nie jest zaplątana włosami.
Dziwny dźwięk silnika
Sprawdź, czy rura aluminiowa nie jest zablokowana.
Odkurzacz nie ładuje się
Sprawdź, czy zasilacz jest poprawnie podłączony do gniazdka i urządzenia.
Przed użyciem
- Naładuj urządzenie przed pierwszym użyciem.
- Upewnij się, że filtr jest zamontowany.
- Sprawdź, czy port ssący jest drożny.
- Upewnij się, że używasz oryginalnego zasilacza MC2805A-V.
Parametry w praktyce
- Moc wejściowa
- 150 W
- Czas ładowania
- 4-6 godzin
- Czas pracy (max)
- 18 minut
- Czas pracy (min)
- 42 minuty
- Pojemność zbiornika
- 700 ml
Ilustracje i schematy

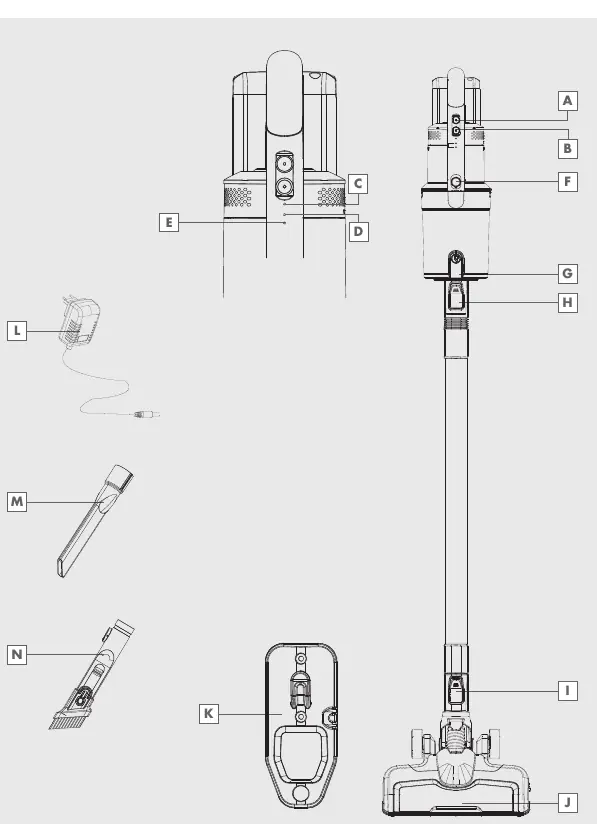

- Strona 3: Schemat budowy urządzenia z oznaczeniami części od A do N.

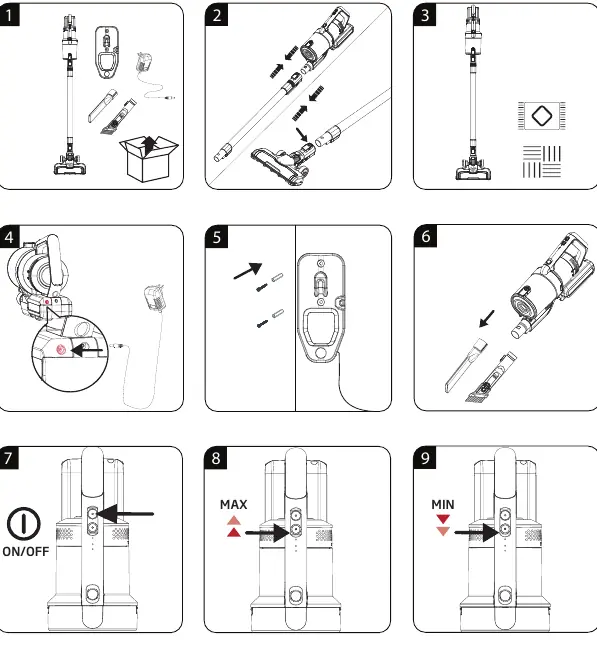

- Strona 5: Kroki montażu i obsługi (1-9).

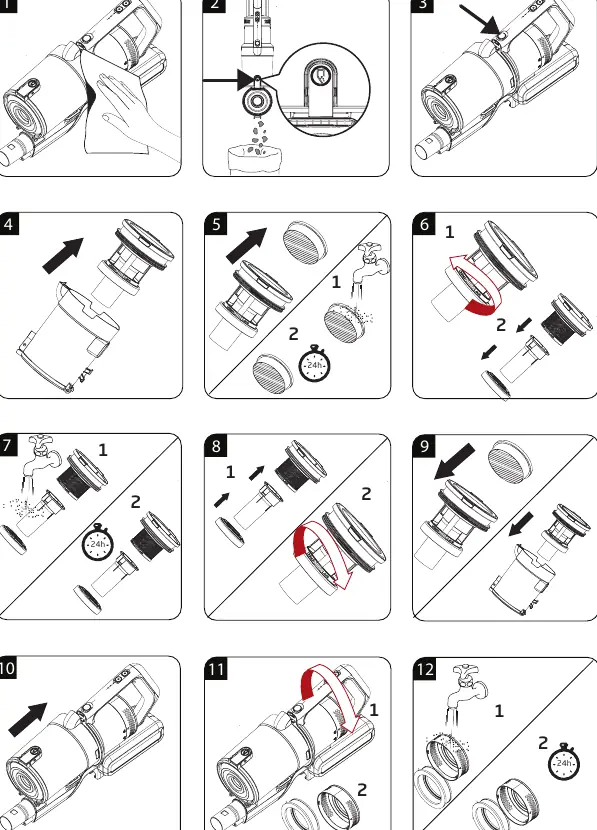

- Strona 6: Proces czyszczenia filtra i pojemnika (1-12).

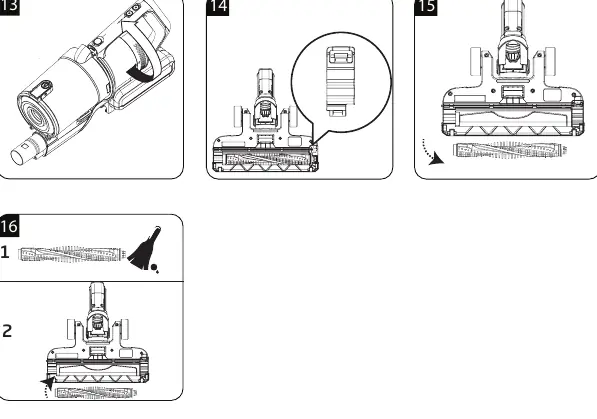

- Strona 7: Konserwacja szczotki (13-16).
Zgodność modelu
- Używaj wyłącznie oryginalnego zasilacza MC2805A-V.
