Instrukcja obsługi łuparki do drewna Gude serii GHS 1000
Szybki przewodnik po instrukcji obsługi łuparki do drewna Gude serii GHS 1000. Dowiedz się, jak bezpiecznie montować, uruchamiać i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Łuparka do drewna Gude serii GHS 1000 jest przeznaczona wyłącznie do łupania drewna zgodnie z kierunkiem włókien. Urządzenie wymaga obsługi przez jedną osobę. Przed użyciem należy upewnić się, że urządzenie jest w pełni zmontowane i stoi na stabilnym, poziomym podłożu. Należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym używania odzieży ochronnej (rękawice, okulary, obuwie ochronne).
Opis urządzenia
Urządzenie służy do rozłupywania kłód drewna. W zależności od modelu, łuparka może być zasilana prądem 400V lub przez wałek odbioru mocy (PTO). Urządzenie wyposażone jest w system obsługi oburęcznej, co zwiększa bezpieczeństwo pracy.
Montaż
Montaż urządzenia powinien być przeprowadzony zgodnie z ilustracjami zawartymi w instrukcji (strony 6-11). Upewnij się, że wszystkie elementy, takie jak koła, uchwyty i zabezpieczenia, są poprawnie zamontowane i dokręcone przed pierwszym uruchomieniem.
Pierwsze uruchomienie
Przed uruchomieniem sprawdź poziom oleju hydraulicznego (strona 12). Upewnij się, że urządzenie jest podłączone do odpowiedniego źródła zasilania (400V) lub wałka odbioru mocy. Sprawdź kierunek obrotów silnika (zgodnie ze strzałką na silniku).
Obsługa
Łuparka wymaga obsługi oburęcznej. Zawsze używaj urządzenia do mocowania kłód (łańcuch i sprężyna). Nigdy nie wkładaj rąk w strefę łupania. W przypadku zablokowania drewna, wyłącz urządzenie, wyciągnij wtyczkę z gniazdka i dopiero wtedy usuń zakleszczony kawałek.
Czyszczenie i konserwacja
Regularnie sprawdzaj szczelność przewodów hydraulicznych (co ok. 4 godziny pracy). Czyść urządzenie wilgotną szmatką, nie używaj rozpuszczalników ani toksycznych płynów. Regularnie smaruj klin łuparki.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem silnika sprawdź bezpieczniki i kabel zasilający. Jeśli łuparka nie ma mocy, sprawdź poziom oleju hydraulicznego lub kierunek obrotów silnika. Wszelkie naprawy zaworów powinny być wykonywane przez autoryzowany serwis.
Dane techniczne
Szczegółowe parametry techniczne dla poszczególnych modeli (GHS 1000/10TE-A, 14TE-A, 14TZ-A, 14TEZ-A, 20TEZ-A) znajdują się w tabeli na stronie 23 instrukcji.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź bezpiecznik, stan kabla zasilającego oraz czy wtyczka jest poprawnie podłączona.
Klin łuparki nie porusza się
Sprawdź ustawienie dźwigni sterujących lub skontaktuj się z serwisem w celu wymiany zaworu sterującego.
Łuparka nie ma mocy
Sprawdź poziom oleju hydraulicznego, kierunek obrotów silnika lub nasmaruj klin łuparki.
Pompa hydrauliczna piszczy, klin porusza się skokowo
Uzupełnij olej hydrauliczny lub sprawdź szczelność przewodów.
Przed użyciem
- Sprawdź poziom oleju hydraulicznego.
- Sprawdź szczelność przewodów hydraulicznych.
- Upewnij się, że urządzenie stoi na stabilnym, poziomym podłożu.
- Załóż odzież ochronną (okulary, rękawice, obuwie ochronne).
- Sprawdź działanie wyłącznika awaryjnego.
- Upewnij się, że w strefie pracy nie ma osób postronnych.
Ilustracje i schematy
- Strona 4: Wykaz elementów zestawu.
- Strona 6-11: Procedura montażu krok po kroku.

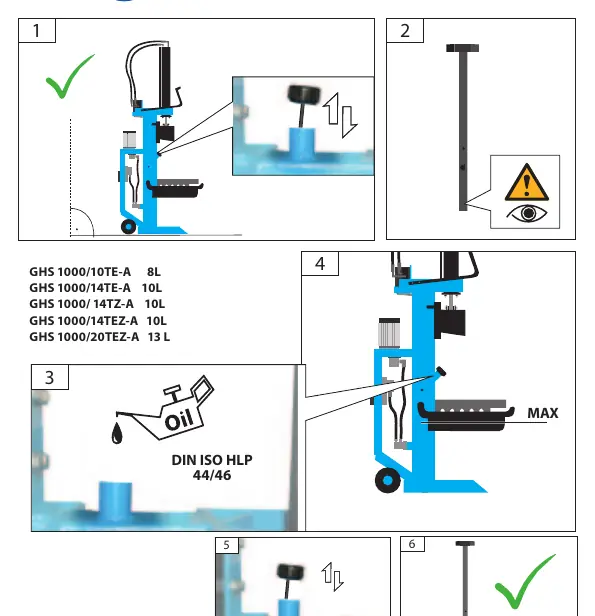

- Strona 12: Kontrola poziomu oleju.
- Strona 14: Obsługa przycisków START/STOP.
Zgodność modelu
- Modele 400V wymagają sprawdzenia kierunku obrotów silnika przy pierwszym podłączeniu.
