Instrukcja obsługi prostownika automatycznego Gude GAB 12V-1A / GAB 12V-4A
Szybki przewodnik po instrukcji obsługi prostownika automatycznego Gude GAB 12V-1A oraz GAB 12V-4A. Dowiedz się, jak bezpiecznie podłączyć urządzenie, wybrać tryb ładowania i interpretować kody błędów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

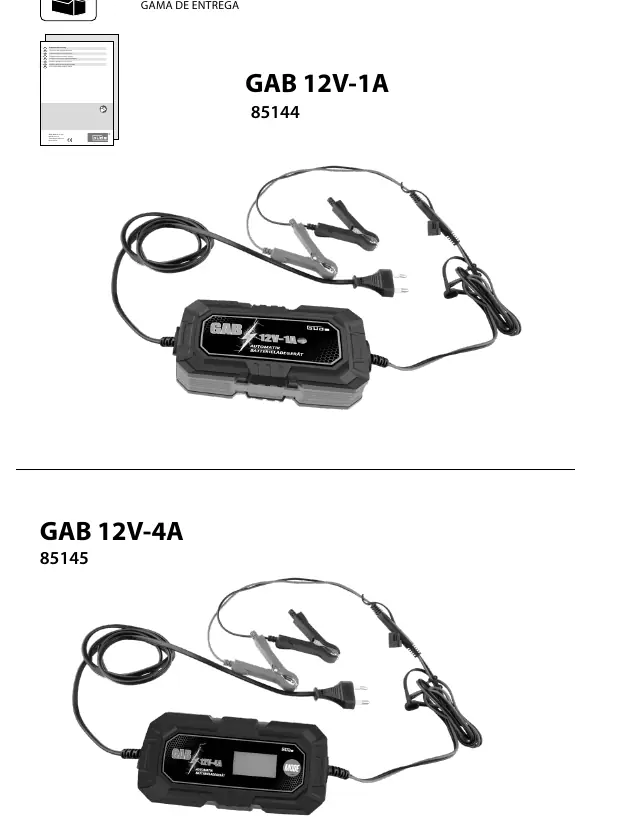

Prostownik automatyczny Gude GAB 12V-1A (85144) oraz GAB 12V-4A (85145) służy do ładowania akumulatorów kwasowo-ołowiowych (PB), żelowych (GEL), AGM, WET, bezobsługowych (MF) oraz LiFePO4 (tylko model 85145). Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Przed użyciem należy upewnić się, że kabel zasilający i wtyczka nie są uszkodzone.
Bezpieczeństwo
- Zagrożenie wybuchem: Podczas ładowania powstaje wybuchowa mieszanina gazów. Unikaj ognia, iskier i palenia tytoniu w pobliżu.
- Zagrożenie porażeniem: Nie używaj urządzenia w wilgotnym lub mokrym środowisku.
- Ochrona: Zawsze noś okulary ochronne i rękawice.
- Dzieci: Przechowuj urządzenie poza zasięgiem dzieci.
Ładowanie akumulatora

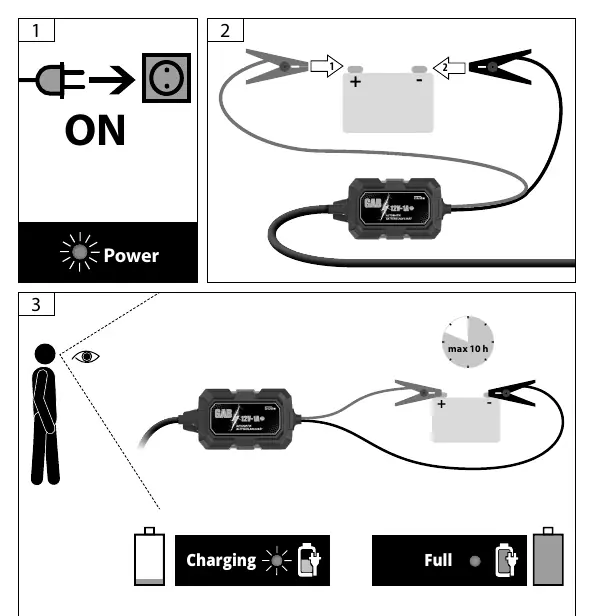

Procedura podłączania
- Podłącz prostownik do gniazdka sieciowego.
- Wybierz odpowiedni tryb ładowania (dotyczy modelu GAB 12V-4A).
- Podłącz czerwoną klemę do bieguna dodatniego (+) akumulatora.
- Podłącz czarną klemę do bieguna ujemnego (-) akumulatora (jeśli akumulator jest w pojeździe, podłącz do karoserii, z dala od akumulatora i przewodów paliwowych).
Procedura odłączania
- Po zakończeniu ładowania odłącz prostownik od gniazdka sieciowego.
- Najpierw odłącz czarną klemę od karoserii lub bieguna ujemnego.
- Następnie odłącz czerwoną klemę od bieguna dodatniego akumulatora.
Ważne: Zawsze przestrzegaj tej kolejności, aby uniknąć zwarcia.

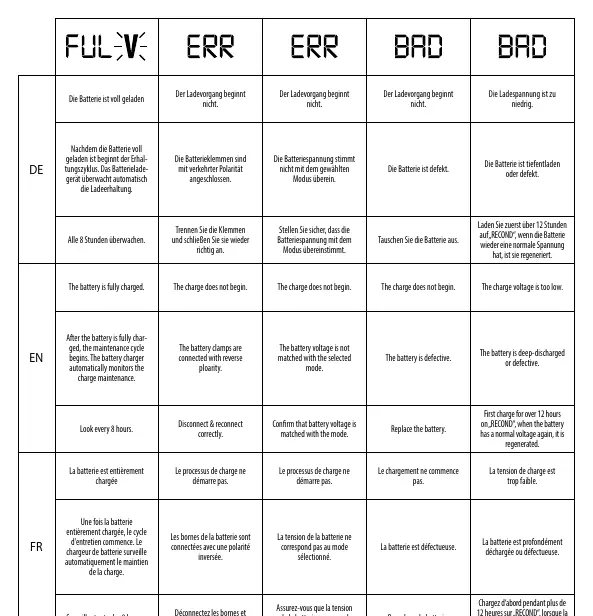

Kody błędów i wyświetlacz
Urządzenie wyświetla kody informujące o stanie pracy:
- FUL: Akumulator jest w pełni naładowany. Rozpoczyna się cykl konserwacji.
- ERR: Ładowanie nie rozpoczyna się. Sprawdź polaryzację zacisków lub czy napięcie akumulatora pasuje do wybranego trybu.
- BAD: Akumulator jest uszkodzony lub głęboko rozładowany. Spróbuj ładowania w trybie RECOND przez 12 godzin. Jeśli to nie pomoże, wymień akumulator.
Konserwacja
Przed przystąpieniem do prac konserwacyjnych zawsze wyjmij wtyczkę z gniazdka. Utrzymuj zaciski i górną powierzchnię akumulatora w czystości. W razie potrzeby wyczyść zaciski szczotką drucianą. Czyść urządzenie wyłącznie suchą szmatką.
Praktyczna pomoc
Typowe problemy
Ładowanie nie rozpoczyna się (kod ERR)
Sprawdź, czy klemy są podłączone z właściwą polaryzacją. Upewnij się, że napięcie akumulatora jest zgodne z wybranym trybem.
Akumulator oznaczony jako BAD
Akumulator może być głęboko rozładowany lub uszkodzony. Spróbuj ładowania w trybie RECOND przez ponad 12 godzin. Jeśli napięcie nie wróci do normy, wymień akumulator.
Przed użyciem
- Sprawdź stan kabla zasilającego i wtyczki.
- Upewnij się, że akumulator jest typu obsługiwanego (PB, GEL, AGM, WET, MF, LiFePO4).
- Wyłącz zapłon pojazdu, jeśli akumulator jest w nim zamontowany.
- Zapewnij dobrą wentylację w miejscu ładowania.
- Upewnij się, że prostownik nie jest podłączony do sieci podczas podpinania klem.
Parametry w praktyce
- Napięcie wyjściowe
- 6V lub 12V (automatyczne wykrywanie lub wybór).
- Nennkapazität (Pojemność znamionowa)
- Zakres obsługiwanych akumulatorów: 4-30 Ah dla modelu 1A, 4-120 Ah dla modelu 4A.
Ilustracje i schematy
- Schemat podłączenia zacisków do biegunów akumulatora.
- Wykres napięcia i prądu ładowania w czasie.
- Wyjaśnienie ikon trybów pracy na wyświetlaczu.
Zgodność modelu
- Nie używać do akumulatorów NiCd lub NiMH.
- Nie używać do baterii nieładowalnych.
- Wymaga zabezpieczenia RCD (max 30mA).
