Przewodnik po akcesoriach do systemów klimatyzacji Haier Ductless
Kompletny przewodnik po akcesoriach do systemów klimatyzacji Haier Ductless. Sprawdź kompatybilność osłon przeciwwietrznych, paneli kasetonowych, czujników wycieku czynnika, sterowników oraz filtrów dla jednostek wewnętrznych i...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera zestawienie akcesoriów do systemów klimatyzacji Haier Ductless, w tym osłony przeciwwietrzne, panele kasetonowe, czujniki wycieku czynnika, sterowniki oraz filtry, wraz z tabelami kompatybilności dla jednostek wewnętrznych i zewnętrznych. str. 1, 2, 3, 4
Najważniejsze czynności
- Dobór osłon przeciwwietrznych str. 1
- Weryfikacja kompatybilności sterowników str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| UACT32A | 5-calowy ekran dotykowy | Zarządzanie do 31 strefami i 1 strefą centralną 24V. | str. 3 |
| QACT17B | 12V AC | Zasilanie sterownika przewodowego. | str. 3 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Osłony przeciwwietrzne i kompatybilność jednostek zewnętrznych str. 1
- Panele kasetonowe, czujniki RDS, plenum i filtry str. 2
- Sterowniki str. 3
- Tabela kompatybilności jednostek wewnętrznych str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi przewodnik po akcesoriach dedykowanych do systemów klimatyzacji Haier Ductless. Zawiera informacje o kompatybilności osłon przeciwwietrznych, paneli kasetonowych, czujników wycieku czynnika, plenum nawiewnych, filtrów oraz sterowników. Przed zakupem akcesoriów należy zawsze sprawdzić pełny numer modelu jednostki wewnętrznej lub zewnętrznej w tabelach kompatybilności.
Osłony przeciwwietrzne i pokrywy
Osłony przeciwwietrzne (Wind Baffles) oraz górne pokrywy (Top Covers) są wykonane z galwanizowanej stali G90. Są niezbędne w określonych warunkach pracy:
- Niska temperatura chłodzenia (poniżej 23°F / 5°C): Wymagane są osłony przednie, boczne, tylne oraz górna pokrywa.
- Niska temperatura grzania (poniżej 5°F / -15°C): Zalecane są osłony boczne, tylne oraz górna pokrywa.
- Montaż na dachu lub w miejscu narażonym na wiatr: Wymagana jest osłona przednia.

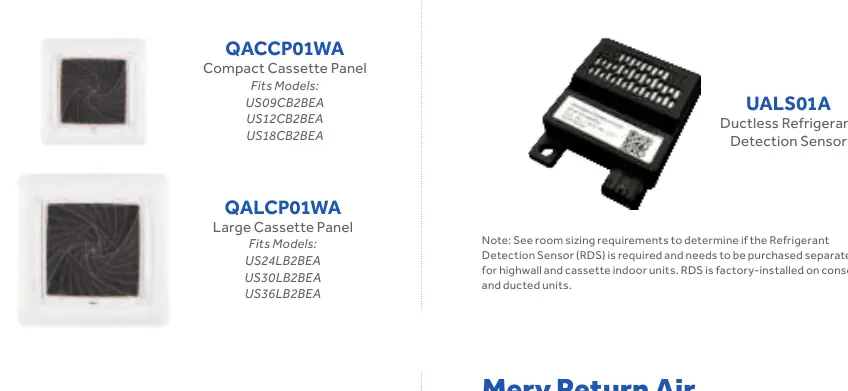

Panele kasetonowe i czujniki
Panele kasetonowe są wymagane dla jednostek wewnętrznych typu kaseta i są sprzedawane oddzielnie. W zestawie z panelem znajduje się pilot zdalnego sterowania (WJ26X35394).
Czujnik wykrywania wycieku czynnika chłodniczego (RDS - UALS01A) jest wymagany dla niektórych jednostek wewnętrznych typu highwall i kaseta w zależności od wielkości pomieszczenia. W jednostkach typu konsola i kanałowych czujnik jest montowany fabrycznie.
Sterowniki
Haier oferuje różne typy sterowników:
- Sterownik przewodowy (QACT17B): Kompatybilny ze wszystkimi typami jednostek wewnętrznych. Obsługuje do 16 grup jednostek.
- Sterowniki zdalne (piloty): Dostępne w różnych wersjach (WJ26X35393, WJ26X35813, WJ26X35394) w zależności od typu jednostki (standard, premium, konsola).
- 5-calowy sterownik centralny (UACT32A): Ekran dotykowy obsługujący do 31 stref klimatyzacji oraz 1 strefę centralną 24V. Wymaga zasilania 24VAC (jeśli nie jest podłączony do systemu HVAC 24V, wymagany jest zewnętrzny transformator).
Plenum nawiewne i filtry
Dla jednostek kanałowych (ducted) dostępne są dedykowane plenum nawiewne (seria UAPT) oraz skrzynki filtrów powietrza MERV (seria UAMFB). Należy dobrać odpowiedni model na podstawie modelu jednostki wewnętrznej.
Informacje o producencie
Haier
Praktyczna pomoc
Typowe problemy
Jednostka zewnętrzna pracuje w trudnych warunkach (wiatr, niska temperatura).
Zainstaluj zestaw osłon przeciwwietrznych (Wind Baffles) i górną pokrywę (Top Cover) zgodnie z tabelą kompatybilności dla danego modelu.
Wymagania dotyczące bezpieczeństwa czynnika chłodniczego.
Sprawdź wymagania dotyczące wielkości pomieszczenia. Dla niektórych jednostek wymagany jest czujnik wycieku czynnika (UALS01A), który należy dokupić osobno.
Przed użyciem
- Zidentyfikuj pełny numer modelu jednostki wewnętrznej i zewnętrznej.
- Sprawdź w tabeli kompatybilności, czy wybrane akcesorium pasuje do Twojego modelu.
- W przypadku montażu na dachu, upewnij się, że posiadasz wymaganą osłonę przednią.
- W przypadku sterownika UACT32A, upewnij się, że masz zasilanie 24VAC lub zewnętrzny transformator.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Tabela kompatybilności jednostek zewnętrznych wskazuje, które osłony (przednie, boczne, tylne, górne) pasują do konkretnych serii (Tempo, Flexfit, Arctic).
- Tabela kompatybilności jednostek wewnętrznych wskazuje, które sterowniki i czujniki RDS są wymagane, opcjonalne lub dołączone do zestawu.
