Instrukcja serwisowa telewizora kolorowego Haier 21FA11-AM

Kompletna instrukcja serwisowa dla telewizora Haier 21FA11-AM (HTAF21S). Zawiera procedury regulacji geometrii, czystości obrazu, wymiany pamięci IC, opisy pinów układów scalonych oraz schematy blokowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja serwisowa dla telewizora Haier 21FA11-AM zawiera procedury naprawcze, regulacje serwisowe (geometria, czystość, zbieżność), schematy blokowe oraz dane techniczne układów scalonych. str. 1, 5, 12, 13

Najważniejsze czynności

Wejście w tryb fabryczny str. 5
Regulacja ostrości (Focus) str. 5

Problemy i rozwiązania

Brak obrazu/dźwięku

Sprawdź napięcia IC zgodnie z tabelą na stronie 11.

str. 11

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Konserwacja i reset

Inicjalizacja pamięci IC str. 5

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Leakage Current Limit	0.5mA AC	Maksymalny prąd upływu	str. 3
Dielectric Strength	3000V AC	Wytrzymałość izolacji	str. 3

Gdzie szukać w PDF

Safety Precautions str. 3
Block Diagram str. 4
Service Adjustment str. 5, 6, 7
Purity/Convergence Adjustment str. 12, 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 12

Najważniejsze informacje serwisowe

Niniejsza instrukcja jest przeznaczona dla wykwalifikowanego personelu serwisowego. Zawiera szczegółowe procedury diagnostyczne, regulacyjne oraz schematy niezbędne do naprawy telewizora Haier 21FA11-AM (model klienta HTAF21S).

Środki ostrożności

Podczas serwisowania należy przestrzegać rygorystycznych zasad bezpieczeństwa:

Wysokie napięcie: Przed pomiarami należy rozładować kineskop, łącząc przewód z masą ramy przez rezystor 10kΩ 2W.
Izolacja: Po montażu należy wykonać test izolacji części metalowych. Prąd upływu nie może przekraczać 0.5mA AC (0.2mA w strefach tropikalnych).
Masa: Nie wolno zwierać masy strony LIVE z masą ISOLATED (NEUTRAL) lub EARTH.
Części zamienne: Należy używać wyłącznie oryginalnych części producenta o tych samych parametrach bezpieczeństwa.

Wymiana pamięci IC

Procedura wymiany układu pamięci:

Wyłącz zasilanie i odłącz przewód zasilający.
Wymień układ IC na nowy z wgranymi danymi początkowymi.
Podłącz zasilanie i włącz telewizor.
Wejdź w tryb fabryczny, naciskając sekwencję: MUTE, CALL, -/--, CALL, MUTE.
Jeśli pamięć nie została zainicjowana, wybierz opcję INIT za pomocą przycisków Program +/- i zatwierdź przyciskami Volume +/-.
Sprawdź i ewentualnie skoryguj wartości domyślne systemu zgodnie z tabelą w instrukcji.
Wyjdź z trybu fabrycznego przyciskiem EXIT.

Regulacje serwisowe

Dostęp do trybu fabrycznego uzyskuje się poprzez sekwencję: MUTE, CALL, -/--, CALL, MUTE. W tym trybie można regulować:

Focus: Regulacja potencjometrem na transformatorze FBT przy sygnale crosshatch.
Geometria: Regulacja parametrów VSL, VAM, VSH, SCL, HSH przy sygnale PAL/NTSC.
AGC: Regulacja przy sygnale 60dBμ.
Balans bieli: Regulacja parametrów WRP, WRG, WRB dla temperatury 9300K.

Regulacja czystości i zbieżności

Procedura wymaga użycia generatora sygnału:

Czystość (Purity): Demagnetyzacja kineskopu, ustawienie jarzm odchylających i magnesów czystości tak, aby uzyskać jednolity zielony kolor na ekranie.
Zbieżność (Convergence): Użycie magnesów 4-polowych do zbieżności czerwonego i niebieskiego koloru w centrum, oraz 6-polowych do zbieżności z kolorem zielonym. Następnie regulacja dynamiczna poprzez przesuwanie jarzma odchylającego.

Opis układów scalonych

Instrukcja zawiera szczegółowe opisy pinów dla kluczowych układów:

N201 (UOC OM8378): Główny procesor TV.
N202 (24C08/PCF8598): Pamięć EEPROM.
N601 (AN7522N): Wzmacniacz mocy dźwięku.
N301 (TDA8357A): Układ odchylania pionowego.
U101: Tuner.

Informacje o producencie

Haier

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Brak ostrości obrazu

Wyreguluj potencjometr FOCUS na transformatorze FBT podczas wyświetlania sygnału crosshatch.

Zniekształcenia geometrii obrazu

Wejdź w tryb serwisowy i wyreguluj parametry VSL (Vertical slop), VAM (Vertical amplitude), VSH (Vertical shift), SCL (S-correction) oraz HSH (Horizontal shift).

Nieprawidłowe kolory w centrum ekranu

Wykonaj procedurę regulacji czystości (Purity Adjustment) za pomocą magnesów na szyjce kineskopu.

Przed użyciem

Rozładuj kineskop przed dotykaniem anody
Sprawdź izolację części metalowych po naprawie
Używaj oryginalnych części zamiennych
Nie zwieraj masy LIVE z masą ISOLATED/EARTH
Upewnij się, że napięcie wysokiego napięcia jest zgodne ze specyfikacją

Pokaż więcej Pokaż mniej

Parametry w praktyce

Leakage Current: Prąd upływu nie może przekraczać 0.5mA AC (0.2mA w strefach tropikalnych).
White Balance: Temperatura barwowa powinna wynosić 9300K ±3 JND.
Dielectric Strength: Izolacja musi wytrzymać 3000V AC przez 1 sekundę.

Ilustracje i schematy

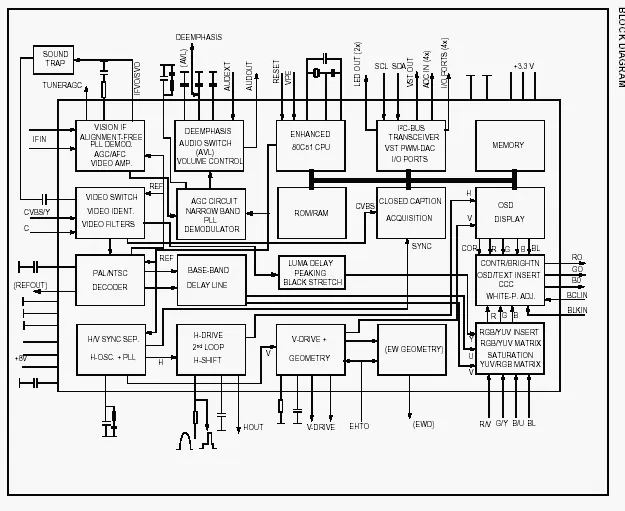

Schemat blokowy TDA8378PS/N2

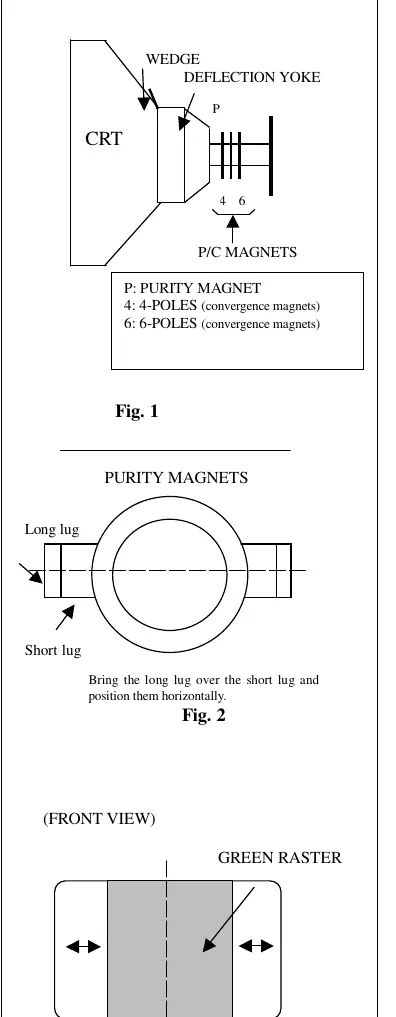

Schemat regulacji czystości (Purity) i zbieżności (Convergence)
Schemat połączeń magnesów na szyjce kineskopu

Zgodność modelu

Instrukcja dotyczy modelu Haier 21FA11-AM oraz HTAF21S.
