Instrukcja instalacji rozszerzenia strefowego HALO Heat & System 2-Zone Extension 222145

Kompletny przewodnik instalacji i parowania rozszerzenia strefowego HALO Heat & System 2-Zone Extension (model 222145). Dowiedz się, jak zamontować urządzenie, sparować strefy i przeprowadzić testy uruchomieniowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Urządzenie 222145 to rozszerzenie strefowe dla systemów Halo Heat & System. Służy do dodania drugiej strefy grzewczej do istniejącej instalacji. str. 2

Najważniejsze czynności

  • Parowanie strefy 1 str. 8
  • Parowanie strefy 2 str. 9

Pierwsze uruchomienie

  • Włóż baterie, aby automatycznie uruchomić urządzenie i rozpocząć proces parowania. str. 8, 9

Problemy i rozwiązania

Słaby sygnał

Unikaj przeszkód metalowych i betonowych. Użyj wzmacniacza Zigbee.

str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
RF frequency 2405 – 2480MHz Częstotliwość pracy bezprzewodowej str. 12

Gdzie szukać w PDF

  • Zawartość zestawu str. 3
  • Wytyczne lokalizacji str. 4
  • Montaż ścienny str. 6
  • Montaż biurkowy str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat systemu Strona 5 Kroki montażu ściennego Strona 6 Kroki montażu biurkowego Strona 7 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8

Najważniejsze informacje z instrukcji

Niniejszy dokument jest przewodnikiem instalacji dla rozszerzenia strefowego Halo Heat & System (kod produktu 222145). Urządzenie służy do dodania drugiej strefy grzewczej do istniejącego systemu Halo Heat & System Wi-Fi lub RF. Instalacja musi zostać przeprowadzona przez osobę posiadającą odpowiednie kwalifikacje bezpieczeństwa. Niewłaściwy montaż może uszkodzić produkt lub stworzyć zagrożenie.

Schemat systemu
Schemat systemu

Zawartość zestawu

  • Jednostka wyświetlacza Halo PRT
  • Tylna obudowa PRT
  • Płytka maskująca (trim plate)
  • Podstawka biurkowa
  • 4 baterie AA
  • Zestaw śrub i kołków rozporowych

Wytyczne dotyczące lokalizacji

Urządzenie wykorzystuje komunikację bezprzewodową Zigbee o zasięgu do 30 metrów. Aby zapewnić stabilne połączenie:

  • Montuj urządzenie na wysokości 1.2-1.5m nad podłogą.
  • Unikaj montażu w bezpośrednim świetle słonecznym, w pobliżu źródeł ciepła (grzejniki) oraz w miejscach narażonych na przeciągi.
  • Nie montuj urządzenia za zasłonami.
  • Unikaj prowadzenia komunikacji przez metalowe ramy lub ściany z litego betonu.
  • W przypadku problemów z zasięgiem rozważ użycie wzmacniacza Zigbee (UIN 221132).

Instalacja urządzenia

Halo PRT można zamontować na ścianie lub postawić na biurku.

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

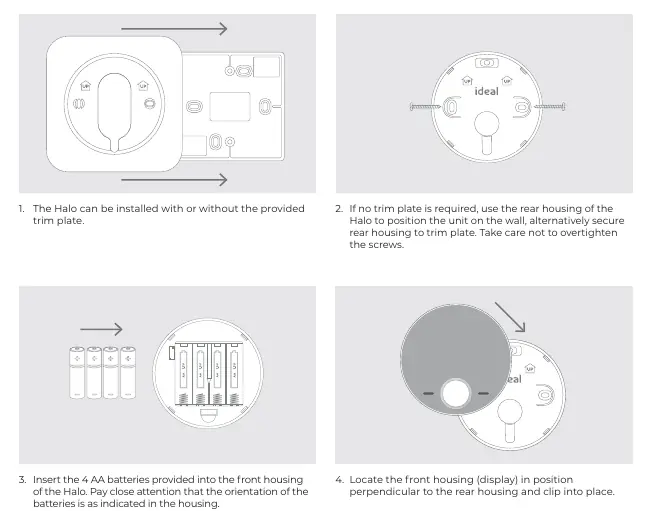

Montaż ścienny

Kroki montażu ściennego
Kroki montażu ściennego
  1. Zdecyduj, czy użyjesz płytki maskującej.
  2. Użyj tylnej obudowy do wyznaczenia punktów montażowych na ścianie.
  3. Zabezpiecz obudowę śrubami, uważając, aby ich nie przekręcić.
  4. Włóż 4 baterie AA zgodnie z oznaczeniami polaryzacji.
  5. Zaczep przednią obudowę (wyświetlacz) do tylnej części.

Montaż biurkowy

Kroki montażu biurkowego
Kroki montażu biurkowego
  1. Użyj zintegrowanej tylnej obudowy z podstawką.
  2. Włóż 4 baterie AA.
  3. Zatrzasnij przednią obudowę na podstawie.

Parowanie stref

Po włożeniu baterii urządzenie uruchomi się automatycznie i poprosi o parowanie ze Smart Interface.

  • Upewnij się, że Smart Interface jest w trybie parowania (dioda LED miga na czerwono).
  • Postępuj zgodnie z instrukcjami na ekranie, wybierając typ kotła (Heat & System) oraz odpowiednią strefę (Zone 1 lub Zone 2).
  • Po zakończeniu parowania na ekranie pojawi się komunikat "Pairing Complete".
  • Data i godzina dla Strefy 2 zostaną automatycznie pobrane ze Strefy 1.

Lista kontrolna uruchomienia

Po zakończeniu instalacji należy przeprowadzić testy:

  • Potwierdź parowanie funkcją "Identify" (dioda na Smart Interface powinna migać na zielono).
  • Sprawdź siłę sygnału (RSSI) w menu wsparcia (wartość powinna mieścić się między 0 a -65, tekst zielony).
  • Przetestuj włączanie/wyłączanie ogrzewania i ciepłej wody, obserwując reakcję kotła i diod na Smart Interface.

Praktyczna pomoc

Typowe problemy

Słaby sygnał Zigbee

Unikaj montażu za metalowymi przedmiotami lub ścianami betonowymi. Rozważ użycie wzmacniacza Zigbee (UIN 221132).

Brak reakcji kotła

Upewnij się, że zawór strefowy jest w pełni otwarty. Kocioł uruchomi się dopiero po otwarciu zaworu.

Przed użyciem

  • Sprawdź, czy Smart Interface jest w trybie parowania (dioda LED miga na czerwono).
  • Upewnij się, że masz odpowiednie kwalifikacje do instalacji.
  • Włóż 4 baterie AA zgodnie z polaryzacją.
  • Wybierz miejsce montażu 1.2-1.5m nad podłogą.
  • Upewnij się, że kocioł jest kompatybilny z systemem.

Parametry w praktyce

Częstotliwość RF
2405 – 2480MHz (standard Zigbee)
Zasięg komunikacji
Do 30 metrów w otwartej przestrzeni (zależnie od przeszkód)

Ilustracje i schematy

  • Schemat systemu pokazuje komunikację między jednostkami Halo, Smart Wiring Centre i Smart Interface.
  • Instrukcja montażu ściennego pokazuje użycie tylnej obudowy i opcjonalnej płytki maskującej.

Zgodność modelu

  • Kompatybilne z kotłami: Logic Heat H, Logic System S, Logic+ Heat H, Logic+ System S, Logic Max Heat H, Logic Max System S, Keston System, Vogue System, Vogue GEN2 System, Vogue Max System.
